W271
T-FOGANTYÚK ACÉL INDEXELŐ HERNYÓCSAVARRAL ÉS ZÁRÓANYÁVAL
Finom osztású indexelő hernyócsavarok - gombbal

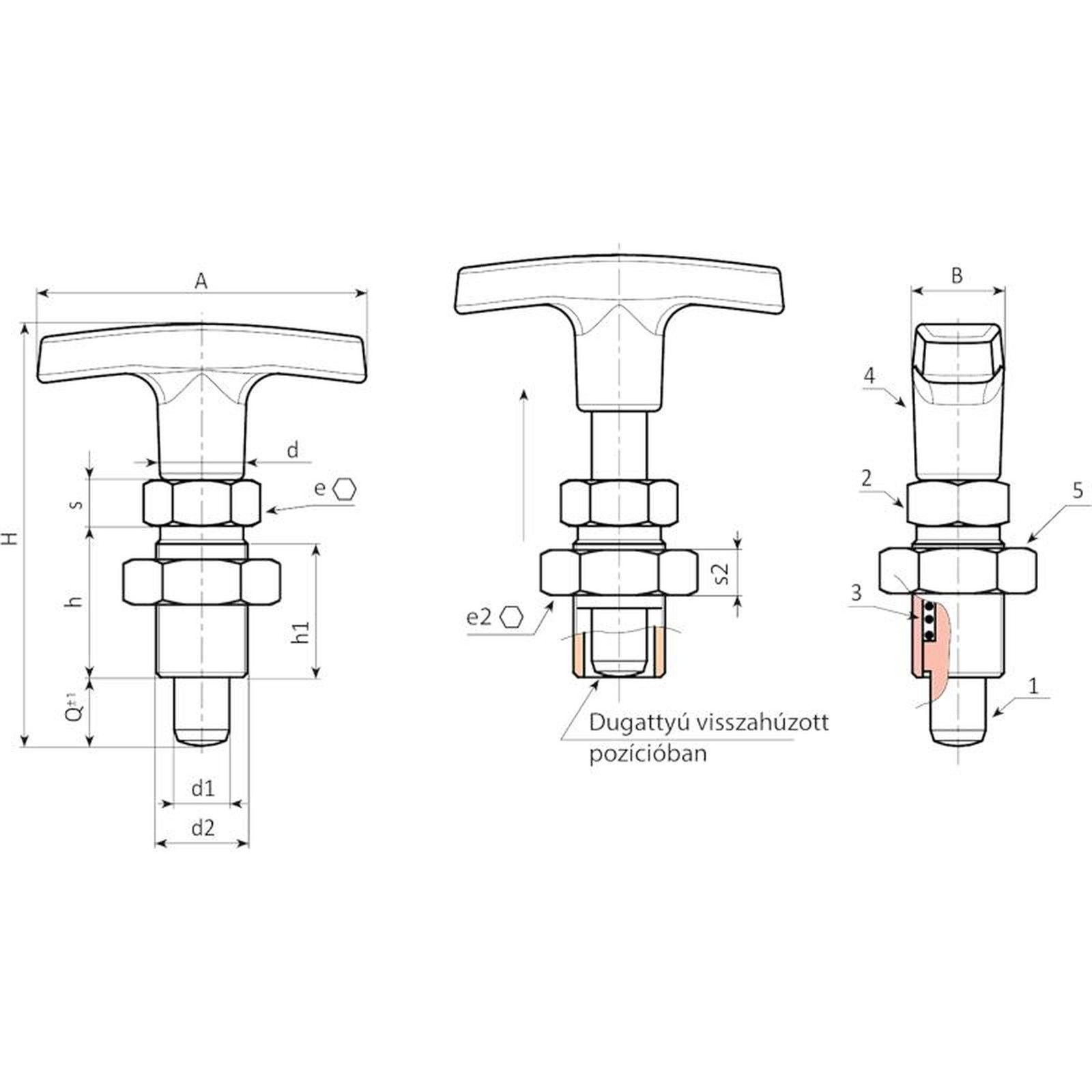

Anyagok:
(3) Rozsdamentes acélrugó (AISI 301).
(4) Merevített poliamid T-fogantyú. Nem szerelhető szét. Olajokkal és zsírokkal szemben ellenálló.
W271:
(2) Menetes, nagy ellenállású acél hatlapú gyűrűs csavaranya.
(1) Edzett, nagy ellenállású acél dugattyúcsap.
(5) Menetes acél záróanya (UNI 5589).
W271CIN:
(2) Menetes rozsdamentes acél hatlapú gyűrűs csavaranya (AISI 303).
(1) Rozsdamentes acél dugattyúcsap (AISI 303).
(5) Menetes rozsdamentes acél záróanya (AISI 304) (UNI 5589).
Felületkikészítés:
(4) Szatén.
(1-2-3-5) Sima.
Szín:
(4) Fekete (RAL 9011).
W271:(1-2-5) Fekete oxiddal kezelt.
W271CIN:(1-2-5) Természetes.
FIGYELEM:
> A dugattyú szárának furatához H7 toleranciát javasolunk.
> A csavaranyát felszerelve szállítjuk.
Speciális kérések:
Kérésre és speciális mennyiségek esetében a táblázatban jelzett színekben tudjuk szállítani a T-fogantyút.
Kérésre leszerelve tudjuk szállítani a csavaranyát.
W271 változat - fekete oxiddal kezelt acél
| Kód | Art. | A | B | H | h | h1 | d2 | d | e | s | e2 | s2 | d1 -0,02 -0,04 | Q | Tömeg (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W271.0005 | W271.Q0501 | 50 | 15 | 51 | 17 | 15 | M10x1 | 14 | 12 | 5 | 17 | 5 | 5 | 5 | 34 |
| W271.0006 | W271.Q0601 | 50 | 15 | 56 | 20 | 18 | M12x1,5 | 14 | 14 | 6 | 19 | 6 | 6 | 6 | 45 |
| W271.0007 | W271.Q0801 | 60 | 18 | 75 | 26 | 24 | M16x1,5 | 16,5 | 19 | 8 | 24 | 8 | 8 | 8 | 90 |
| W271.0008 | W271.Q1001 | 72 | 20 | 87 | 33 | 31 | M20x1,5 | 18,5 | 22 | 10 | 30 | 9 | 10 | 10 | 161 |
W271 CIN változat - rozsdamentes acél (AISI 303)
| Kód | Art. | A | B | H | h | h1 | d2 | d | e | s | e2 | s2 | d1 -0,02 -0,04 | Q | Tömeg (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W271.0001 | W271.I0501CIN | 50 | 15 | 51 | 17 | 15 | M10x1 | 14 | 12 | 5 | 17 | 5 | 5 | 5 | 34 |
| W271.0002 | W271.I0601CIN | 50 | 15 | 56 | 20 | 18 | M12x1,5 | 14 | 14 | 6 | 19 | 6 | 6 | 6 | 45 |
| W271.0003 | W271.I0801CIN | 60 | 18 | 75 | 26 | 24 | M16x1,5 | 16,5 | 19 | 8 | 24 | 8 | 8 | 8 | 90 |
| W271.0004 | W271.I1001CIN | 72 | 20 | 87 | 33 | 31 | M20x1,5 | 18,5 | 22 | 10 | 30 | 9 | 10 | 10 | 161 |
