P709
CSEPP ALAKÚ RÖGZÍTŐLÁB TALAJRÖGZÍTÉSSEL ÉS ACÉL CSUKLÓS SZÁRRAL B TÍPUS - 24 GOLYÓVAL ÉS CSÚSZÁSMENTES TALPPAL
Csepp alakú padlórögzítő lábak - csuklós szár + csúszásmentes talp
Anyagok:
Üvegszálas poliamid.
Olajokkal és zsírokkal szemben ellenálló.
Felületkikészítés:
Szatén.
Szín:
Fekete(RAL 9011).
Betétek:
P709:
Horganyzott acél csuklós és menetes szár (24 golyó), hornyolt foglalattal csavarkulcshoz (B típus) (6 g menettolerancia).
P709CIN:
Rozsdamentes acél csuklós és menetes szár (24 golyó), hornyolt foglalattal csavarkulcshoz (B típus) (AISI 304) (6 g menettolerancia).
Csúszásmentes talp:
Csúszásmentes talp SBS 75 Shore hőre lágyuló gumiból, fekete RAL 9011 színben. Olajokkal és zsírokkal szemben ellenálló. Gyorscsatlakozós szerelvény.
Talajrögzítés:
A műanyag formázásával kapott átmenő furat.
Speciális kérések:
Kérésre és speciális mennyiségek esetében a betétek egyedi hosszúságokkal szállíthatók.
Kérésre, meghatározott mennyiség esetén a láb narancs színben is rendelhető (RAL 2004).

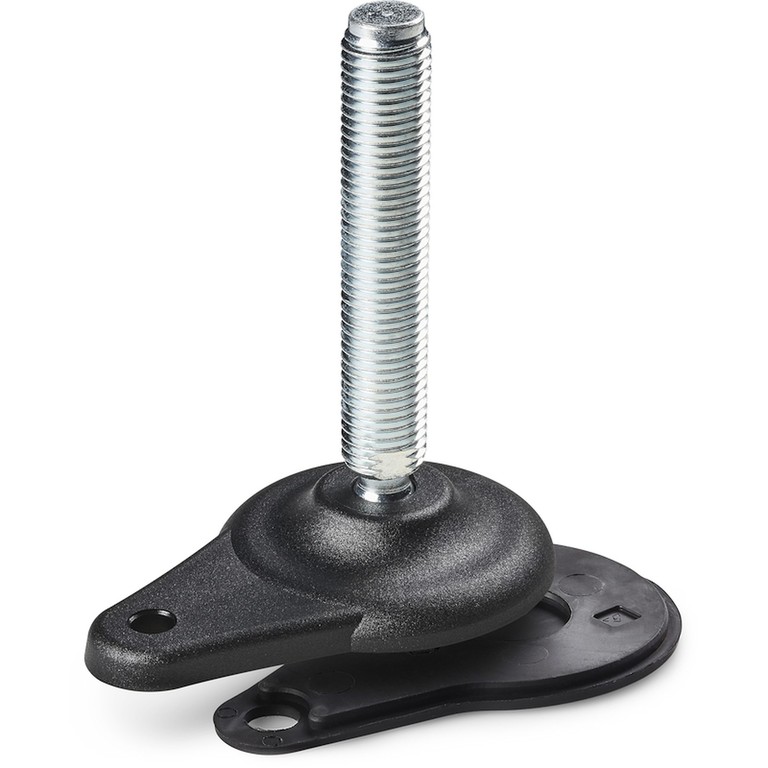

P709 változat: Csepp alakú rögzítőláb talajrögzítéssel - B típusú szárral (hornyolt foglalattal a csavarkulcshoz) és 24 golyóval - SBS csúszásmentes talppal

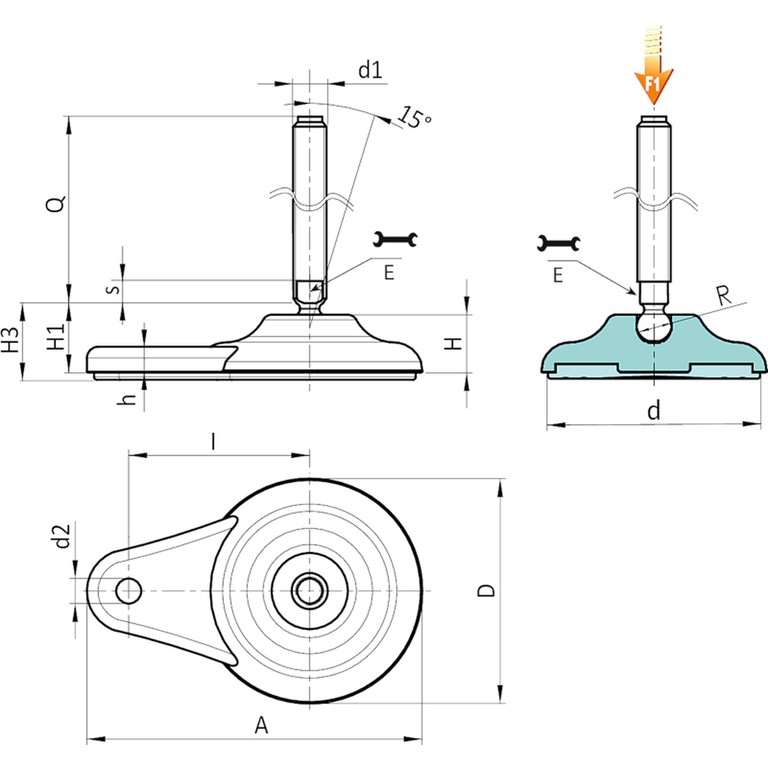

| Kód | Art. | D | H | I | H1 | H3 | h | A | E | s | d2 | d | R | d1 6g | Q | Tömeg (g) | F1 (kN) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P709080.0001 | P709080.TM24X11001 | 80 | 20 | 65 | 32 | 35 | 9 | 120 | 19 | 10 | 9 | 70 | 24 | M24 | 110 | 469 | 25 |
| P709080.0003 | P709080.TM24X13001 | 80 | 20 | 65 | 32 | 35 | 9 | 120 | 19 | 10 | 9 | 70 | 24 | M24 | 130 | 529 | 25 |
| P709080.0005 | P709080.TM24X15001 | 80 | 20 | 65 | 32 | 35 | 9 | 120 | 19 | 10 | 9 | 70 | 24 | M24 | 150 | 589 | 25 |
| P709080.0007 | P709080.TM24X17001 | 80 | 20 | 65 | 32 | 35 | 9 | 120 | 19 | 10 | 9 | 70 | 24 | M24 | 170 | 649 | 25 |
| P709080.0008 | P709080.TM30X11001 | 80 | 20 | 65 | 32 | 35 | 9 | 120 | 27 | 12 | 9 | 70 | 24 | M30 | 110 | 629 | 25 |
| P709080.0009 | P709080.TM30X13001 | 80 | 20 | 65 | 32 | 35 | 9 | 120 | 27 | 12 | 9 | 70 | 24 | M30 | 130 | 716 | 25 |
| P709080.0011 | P709080.TM30X15001 | 80 | 20 | 65 | 32 | 35 | 9 | 120 | 27 | 12 | 9 | 70 | 24 | M30 | 150 | 804 | 25 |
| P709080.0012 | P709080.TM30X17001 | 80 | 20 | 65 | 32 | 35 | 9 | 120 | 27 | 12 | 9 | 70 | 24 | M30 | 170 | 892 | 25 |
| P709080.0014 | P709080.TM30X19001 | 80 | 20 | 65 | 32 | 35 | 9 | 120 | 27 | 12 | 9 | 70 | 24 | M30 | 190 | 979 | 25 |
| P709080.0015 | P709080.TM30X21001 | 80 | 20 | 65 | 32 | 35 | 9 | 120 | 27 | 12 | 9 | 70 | 24 | M30 | 210 | 1069 | 25 |
Figyelem: Az F1 megadott terhelési határérték 30%-kal alacsonyabb, mint a szakítóterhelés, és statikusan van meghatározva.
Testreszabott szegecshosszúság minimum 100 darab rendelése esetén.

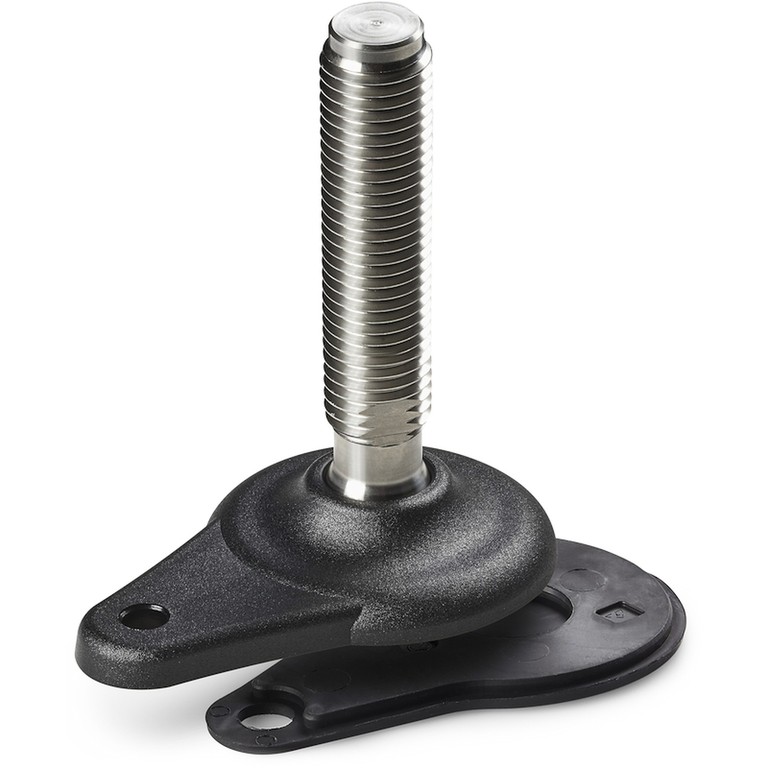

P709CIN változat: Láb oldalirányú talajrögzítéssel - B típusú szár - rozsdamentes acél - (hornyolt foglalattal a csavarkulcshoz) és 24 golyóval - SBS csúszásmentes talppal
| Kód | Art. | D | H | I | H1 | H3 | h | A | E | s | d2 | d | R | d1 6g | Q | Tömeg (g) | F1 (kN) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P709080.0002 | P709080.TM24X11001CIN | 80 | 20 | 65 | 32 | 35 | 9 | 120 | 19 | 10 | 9 | 70 | 24 | M24 | 110 | 469 | 25 |
| P709080.0004 | P709080.TM24X13001CIN | 80 | 20 | 65 | 32 | 35 | 9 | 120 | 19 | 10 | 9 | 70 | 24 | M24 | 130 | 529 | 25 |
| P709080.0006 | P709080.TM24X15001CIN | 80 | 20 | 65 | 32 | 35 | 9 | 120 | 19 | 10 | 9 | 70 | 24 | M24 | 150 | 589 | 25 |
| - | P709080.TM24X19001CIN | 80 | 20 | 65 | 32 | 35 | 9 | 120 | 19 | 10 | 9 | 70 | 24 | M24 | 190 | 709 | 25 |
| P709080.0010 | P709080.TM30X13001CIN | 80 | 20 | 65 | 32 | 35 | 9 | 120 | 27 | 12 | 9 | 70 | 24 | M30 | 130 | 716 | 25 |
| P709080.0013 | P709080.TM30X17001CIN | 80 | 20 | 65 | 32 | 35 | 9 | 120 | 27 | 12 | 9 | 70 | 24 | M30 | 170 | 892 | 25 |
| P709080.0016 | P709080.TM30X21001CIN | 80 | 20 | 65 | 32 | 35 | 9 | 120 | 27 | 12 | 9 | 70 | 24 | M30 | 210 | 1069 | 25 |
Figyelem: Az F1 megadott terhelési határérték 30%-kal alacsonyabb, mint a szakítóterhelés, és statikusan van meghatározva.
Testreszabott szegecshosszúság minimum 100 darab rendelése esetén.
