P707
CSEPP ALAKÚ RÖGZÍTŐLÁB TALAJRÖGZÍTÉSSEL ÉS ACÉL CSUKLÓS SZÁRRAL B TÍPUS - 15 GOLYÓVAL ÉS CSÚSZÁSMENTES TALPPAL
Csepp alakú padlórögzítő lábak - csuklós szár + csúszásmentes talp
Anyagok:
Üvegszálas poliamid.
Olajokkal és zsírokkal szemben ellenálló.
Felületkikészítés:
Szatén.
Szín:
Fekete(RAL 9011).
Betétek:
P707:
Horganyzott acél csuklós és menetes szár (15 golyó), hornyolt foglalattal csavarkulcshoz (B típus) (6 g menettolerancia).
P707CIN:
Rozsdamentes acél csuklós és menetes szár (15 golyó), hornyolt foglalattal csavarkulcshoz (B típus) (AISI 303) (6 g menettolerancia).
Csúszásmentes talp:
Csúszásmentes talp SBS 75 Shore hőre lágyuló gumiból, fekete RAL 9011 színben. Olajokkal és zsírokkal szemben ellenálló. Gyorscsatlakozós szerelvény.
Talajrögzítés:
A műanyag formázásával kapott átmenő furat.
Speciális kérések:
Kérésre és speciális mennyiségek esetében a betétek egyedi hosszúságokkal szállíthatók.
Kérésre, meghatározott mennyiség esetén a láb narancs színben is rendelhető (RAL 2004).

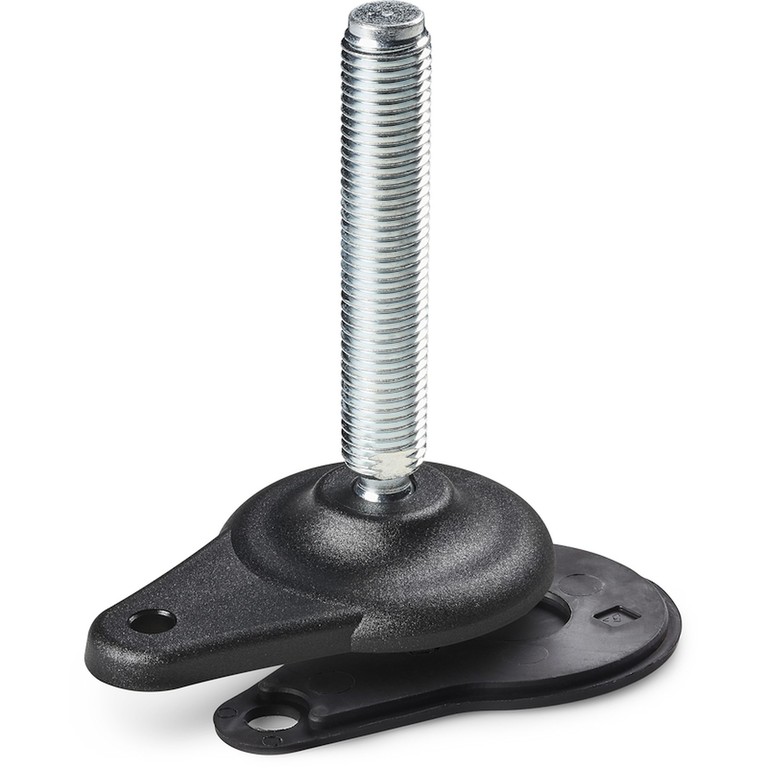

P707 változat: Csepp alakú rögzítőláb talajrögzítéssel - B típusú szárral (hornyolt foglalattal a csavarkulcshoz) és 15 golyóval - SBS csúszásmentes talppal

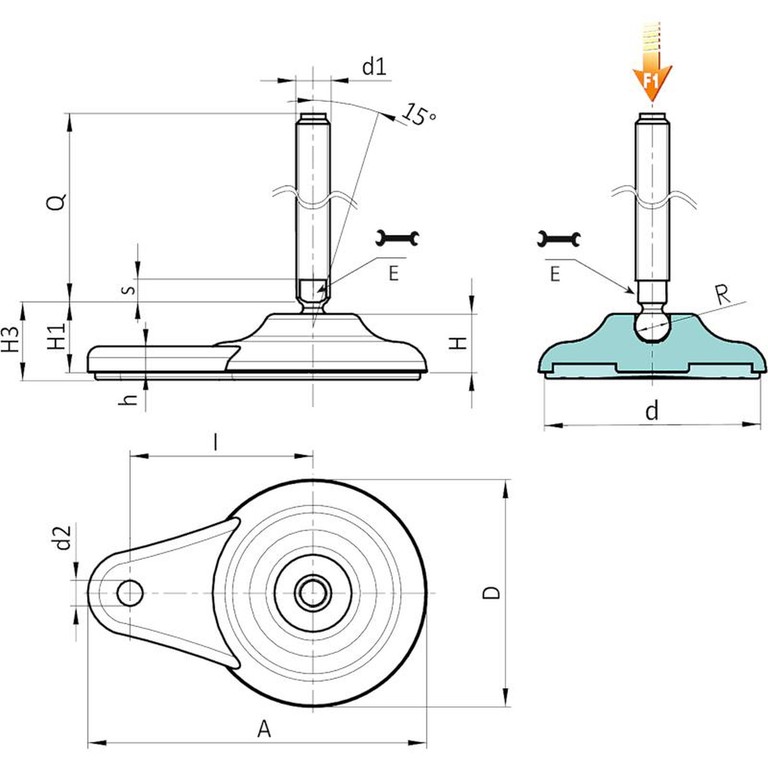

| Kód | Art. | D | H | I | H1 | H3 | h | A | E | s | d2 | d | R | d1 6g | Q | Tömeg (g) | F1 (kN) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P707080.0001 | P707080.TM20X5001 | 80 | 20 | 65 | 26 | 29 | 9 | 120 | 16 | 7 | 9 | 70 | 15 | M20 | 50 | 222 | 17 |
| P707080.0002 | P707080.TM20X7001 | 80 | 20 | 65 | 26 | 29 | 9 | 120 | 16 | 7 | 9 | 70 | 15 | M20 | 70 | 254 | 17 |
| P707080.0004 | P707080.TM20X9001 | 80 | 20 | 65 | 26 | 29 | 9 | 120 | 16 | 7 | 9 | 70 | 15 | M20 | 90 | 286 | 17 |
| P707080.0006 | P707080.TM20X11001 | 80 | 20 | 65 | 26 | 29 | 9 | 120 | 16 | 7 | 9 | 70 | 15 | M20 | 110 | 318 | 17 |
| P707080.0007 | P707080.TM20X13001 | 80 | 20 | 65 | 26 | 29 | 9 | 120 | 16 | 7 | 9 | 70 | 15 | M20 | 130 | 350 | 17 |
| P707080.0009 | P707080.TM20X15001 | 80 | 20 | 65 | 26 | 29 | 9 | 120 | 16 | 7 | 9 | 70 | 15 | M20 | 150 | 385 | 17 |
| P707080.0011 | P707080.TM20X17001 | 80 | 20 | 65 | 26 | 29 | 9 | 120 | 16 | 7 | 9 | 70 | 15 | M20 | 170 | 417 | 17 |
| P707080.0012 | P707080.TM20X19001 | 80 | 20 | 65 | 26 | 29 | 9 | 120 | 16 | 7 | 9 | 70 | 15 | M20 | 190 | 450 | 17 |
| P707080.0014 | P707080.TM20X21001 | 80 | 20 | 65 | 26 | 29 | 9 | 120 | 16 | 7 | 9 | 70 | 15 | M20 | 210 | 485 | 17 |
| P707080.0017 | P707080.TM24X15001 | 80 | 20 | 65 | 26 | 29 | 9 | 120 | 19 | 7 | 9 | 70 | 15 | M24 | 150 | 590 | 17 |
| P707080.0019 | P707080.TM24X17001 | 80 | 20 | 65 | 26 | 29 | 9 | 120 | 19 | 7 | 9 | 70 | 15 | M24 | 170 | 650 | 17 |
| P707080.0020 | P707080.TM24X19001 | 80 | 20 | 65 | 26 | 29 | 9 | 120 | 19 | 7 | 9 | 70 | 15 | M24 | 190 | 710 | 17 |
| P707080.0022 | P707080.TM24X21001 | 80 | 20 | 65 | 26 | 29 | 9 | 120 | 19 | 7 | 9 | 70 | 15 | M24 | 210 | 770 | 17 |
Figyelem: Az F1 megadott terhelési határérték 30%-kal alacsonyabb, mint a szakítóterhelés, és statikusan van meghatározva.
Testreszabott szegecshosszúság minimum 100 darab rendelése esetén.

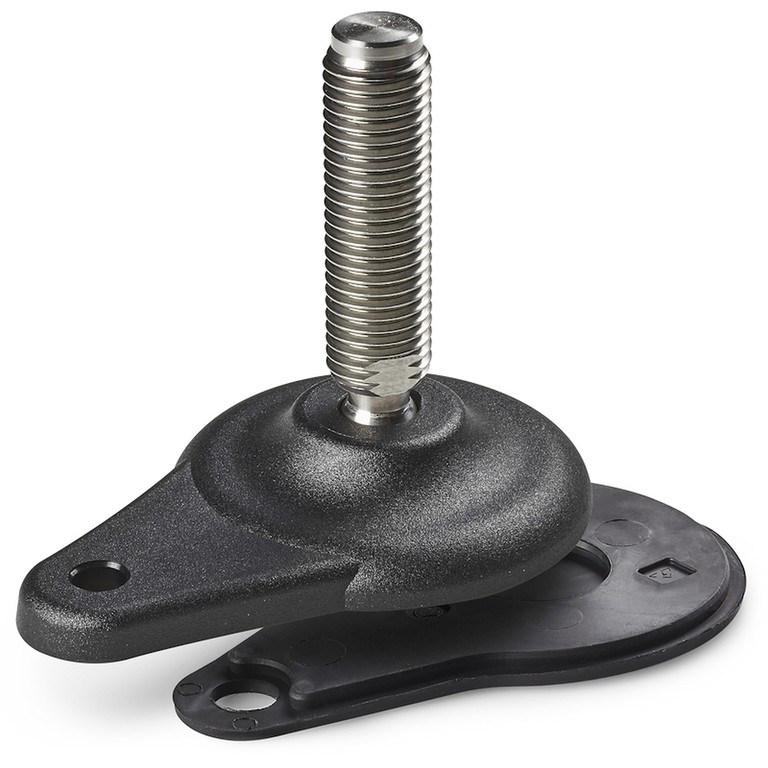

P707CIN változat: Csepp alakú rögzítőláb talajrögzítéssel - B típusú szárral - rozsdamentes acél - (hornyolt foglalattal a csavarkulcshoz) és 15 golyóval - SBS csúszásmentes talppal
| Kód | Art. | D | H | I | H1 | H3 | h | A | E | s | d2 | d | R | d1 6g | Q | Tömeg (g) | F1 (kN) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P707080.0003 | P707080.TM20X7001CIN | 80 | 20 | 65 | 26 | 29 | 9 | 120 | 16 | 7 | 9 | 70 | 15 | M20 | 70 | 254 | 17 |
| P707080.0005 | P707080.TM20X9001CIN | 80 | 20 | 65 | 26 | 29 | 9 | 120 | 16 | 7 | 9 | 70 | 15 | M20 | 90 | 286 | 17 |
| P707080.0008 | P707080.TM20X13001CIN | 80 | 20 | 65 | 26 | 29 | 9 | 120 | 16 | 7 | 9 | 70 | 15 | M20 | 130 | 350 | 17 |
| P707080.0010 | P707080.TM20X15001CIN | 80 | 20 | 65 | 26 | 29 | 9 | 120 | 16 | 7 | 9 | 70 | 15 | M20 | 150 | 385 | 17 |
| P707080.0013 | P707080.TM20X19001CIN | 80 | 20 | 65 | 26 | 29 | 9 | 120 | 16 | 7 | 9 | 70 | 15 | M20 | 190 | 450 | 17 |
| P707080.0015 | P707080.TM20X21001CIN | 80 | 20 | 65 | 26 | 29 | 9 | 120 | 16 | 7 | 9 | 70 | 15 | M20 | 210 | 485 | 17 |
| P707080.0016 | P707080.TM24X11001CIN | 80 | 20 | 65 | 26 | 29 | 9 | 120 | 19 | 7 | 9 | 70 | 15 | M24 | 110 | 470 | 17 |
| P707080.0018 | P707080.TM24X15001CIN | 80 | 20 | 65 | 26 | 29 | 9 | 120 | 19 | 7 | 9 | 70 | 15 | M24 | 150 | 590 | 17 |
| P707080.0021 | P707080.TM24X19001CIN | 80 | 20 | 65 | 26 | 29 | 9 | 120 | 19 | 7 | 9 | 70 | 15 | M24 | 190 | 710 | 17 |
Figyelem: Az F1 megadott terhelési határérték 30%-kal alacsonyabb, mint a szakítóterhelés, és statikusan van meghatározva.
Testreszabott szegecshosszúság minimum 100 darab rendelése esetén.
