E516

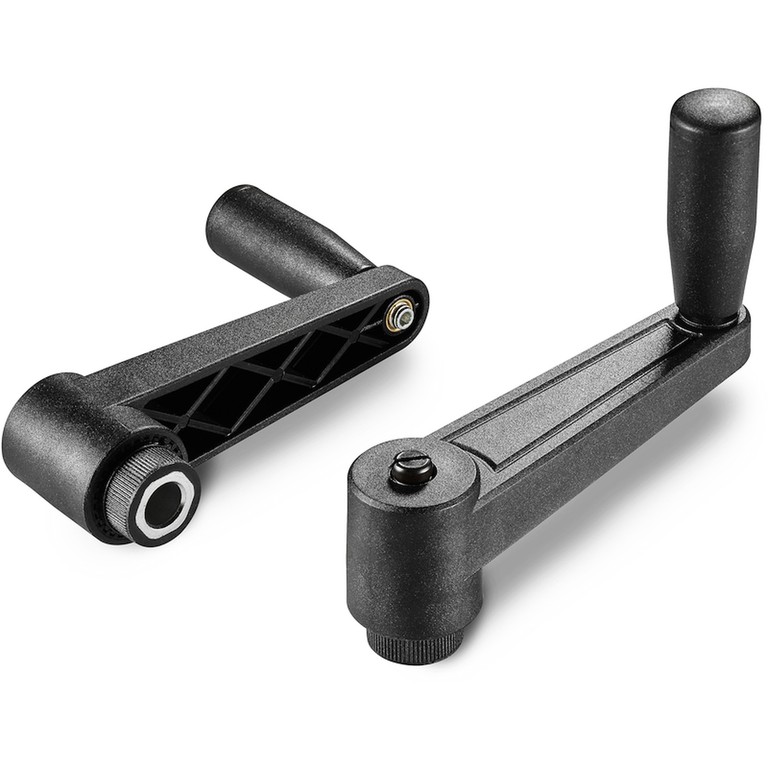

BEOSZTÁSOS, FORGATTYÚS FOGANTYÚ SIMA FURATÚ BETÉTTEL ÉS M129 FORGÓ FOGANTYÚVAL
Beosztásos forgattyús fogantyúk
Anyag:
Üvegszálas poliamid. Olajokkal és zsírokkal szemben ellenálló.
Felületkikészítés:
Szatén.
Szín:
Fekete(RAL 9011).
Betétek:
Horganyzott acélbetét sima vakfurattal (H10 furattolerancia).
Oldalsó betét:
Sárgaréz betét menetes átmenő furattal.
Rugó:
Rozsdamentes acél (AISI 302).
Rögzítőcsavar:
Fekete oxiddal kezelt, hornyolt fejű acélcsavar.
Oldalsó fogantyú:
Forgó fogantyú, cikksz M129.
Speciális kérések:
Kérésre és speciális mennyiségek esetében a betétek különböző anyagokban szállíthatók.
Kérésre és speciális mennyiségek esetében a színkártyán jelzett színekben áll rendelkezésre a forgattyús fogantyútest.

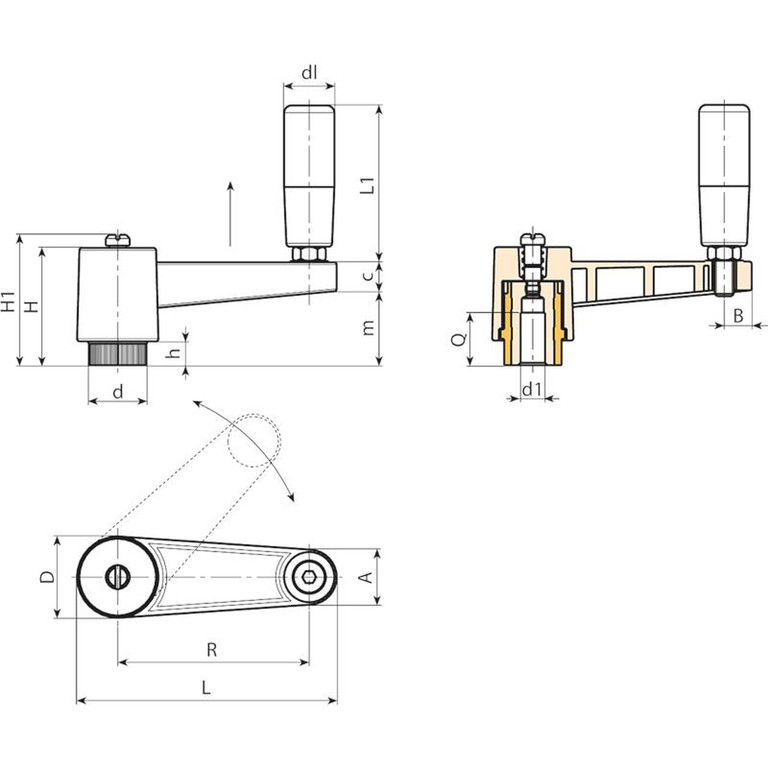

| Kód | Art. | L | R | H | D | d | m | c | A | B | h | H1 | d1 H10 | Q | dl | L1 | Tömeg (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| E516065.0002 | E516065.TP0501 | 88,5 | 65 | 46 | 27 | 19 | 30 | 13 | 17 | 9 | 10 | - | 5 | 22 | 20 | 52 | 95 |
| E516080.0002 | E516080.TP0501 | 109 | 80 | 50 | 34 | 24,5 | 33 | 13 | 22 | 12 | 11 | 54 | 5 | 28 | 23,5 | 63 | 197 |
| E516110.0002 | E516110.TP0501 | 139 | 110 | 50 | 34 | 24,5 | 33 | 13 | 22 | 12 | 11 | 54 | 5 | 28 | 23,5 | 63 | 207 |
