D601
KÉT KÜLLŐS KÉZIKERÉK VISSZAHAJTHATÓ FOGANTYÚVAL ÉS ZÁRÓ DUGATTYÚVAL
Pályára szerelt mobil tárolószekrények kézikerekei
Leírás
Ez a terméktípus a hagyományos D207-350 kézikerekünk változata. Egyszerűen egy speciális szerelvénykészlet hozzáadásával ez a termék egy adott piac, a mobil polcok (sínekre szerelt mobil tárolószekrények) piacának követelményeihez igazítható. Ennek a kézikeréknek a használatával mozgatható a polcrendszer a síneken. Felszerelt zár vagy záró dugattyú reteszeli, állítja le, pozicionálja a polcegységeket bizonyos pozíciókban.
Anyagok:
Erősített és stabilizált kézikerék. Olajokkal és zsírokkal szemben ellenálló.
Felületkikészítés:
Szatén.
Szín:
Fekete(RAL 9011).
Középső sapka:
Szürke poliamid (RAL 7035). 13).
Alternatív sapka színek:
Narancssárga(RAL 2004, 02-es kód).
Kék(RAL 5015, 07-es kód).
Sárga(RAL 1021, 10-es kód).
Piros(RAL 3000, 16-es kód).
Zöld(RAL 6024, 17-es kód).
Fekete(RAL 9011, 01-es kód).
Záró dugattyú készlet:
(1) PA6+GF furat fedő gyűrű. Fekete szín (RAL 9011). Gyorscsatlakozós szerelvény. Eltávolítható.
(2) PA6+GF dugattyútartó. Fekete szín (RAL 9011). Szerelvény két önmetsző, horganyzott acélcsavarral, 3,5x30 csavarhúzó fejjel.
(3) PA6+GF sebességváltókar, d. 26, pozicionáló konzolokkal. Fekete szín (RAL 9011). M04 sárgaréz, belső menetes betéttel.
(5) PA6+GF sebességváltókar tartó, pozicionálóval. Fekete szín (RAL 9011).
(6) Horganyzott acél visszanyomó rugó.
(7) Horganyzott acélalátét.
(8) Horganyzott acél záró dugattyú. Fészek rögzítéshez használt 5-ös imbuszkulcshoz. Dugattyúlöket: 10 mm. Hasznos kinyúlás a kézikerékről: 8 mm.
Betétek:
Horganyzott acélbetét sima átmenő furattal (H10 tolerancia)
(6 mm-es kulcshornyot tartalmaz).
(4) Fekete oxiddal kezelt, hatlapú, süllyesztett gombfejű ISO 7838 csavar fogantyú rögzítéséhez.
Oldalsó fogantyú:
Süllyesztett, visszahajtható, forgó fogantyú M202 „Euromodel” kézikerékben, hatlapú csatlakozással. PA6+GF fogantyú, RAL 9011 fekete. Fekete oxiddal kezelt belső szerkezet. Fekete oxiddal kezelt, hatlapú, süllyesztett gombfejű ISO 7838 csavarral rögzítve. Fogantyú sapka szürke poliamidból (RAL 7035, 13-es kód).
Rögzítési módszer:
Rögzítőrendszerekre vagy hornyok vagy szögletes furatok kidolgozására vonatkozóan lásd a katalógushoz csatolt műszaki megjegyzéseket.
Speciális kérések:
Kérésre és legalább 50 darab esetében a betétek d1 furattal, H7 toleranciával és fekete oxidos felületkezeléssel szállíthatók.
Kérésre és speciális mennyiségek esetében a betétek egyedi d1 furatátmérővel szállíthatók.
Kérésre és speciális mennyiségek esetében a betétek különböző anyagokban/különböző bevonatokkal szállíthatók.
Kérésre és speciális mennyiségek esetében a színkártyán jelzett színekben áll rendelkezésre.

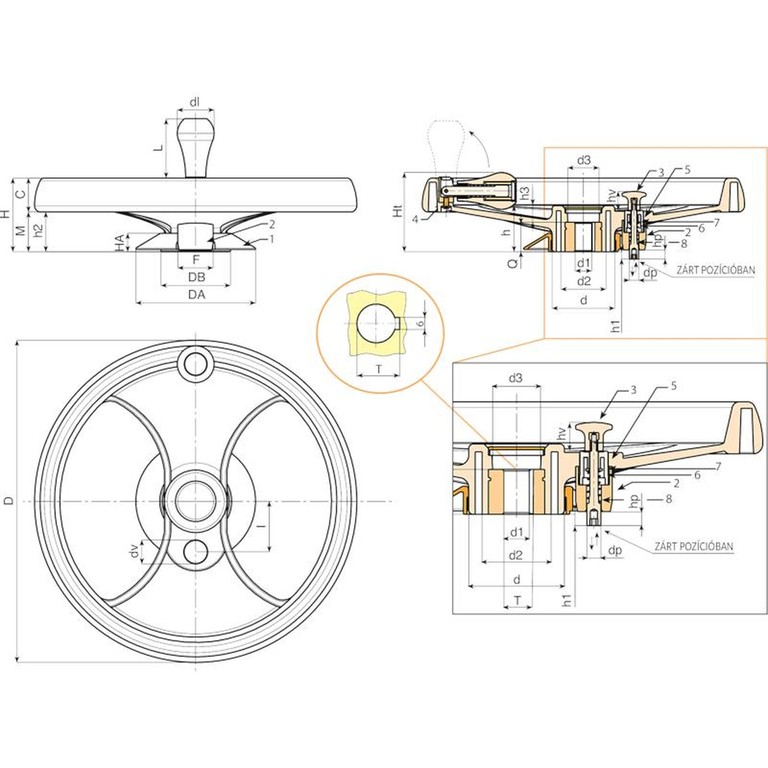

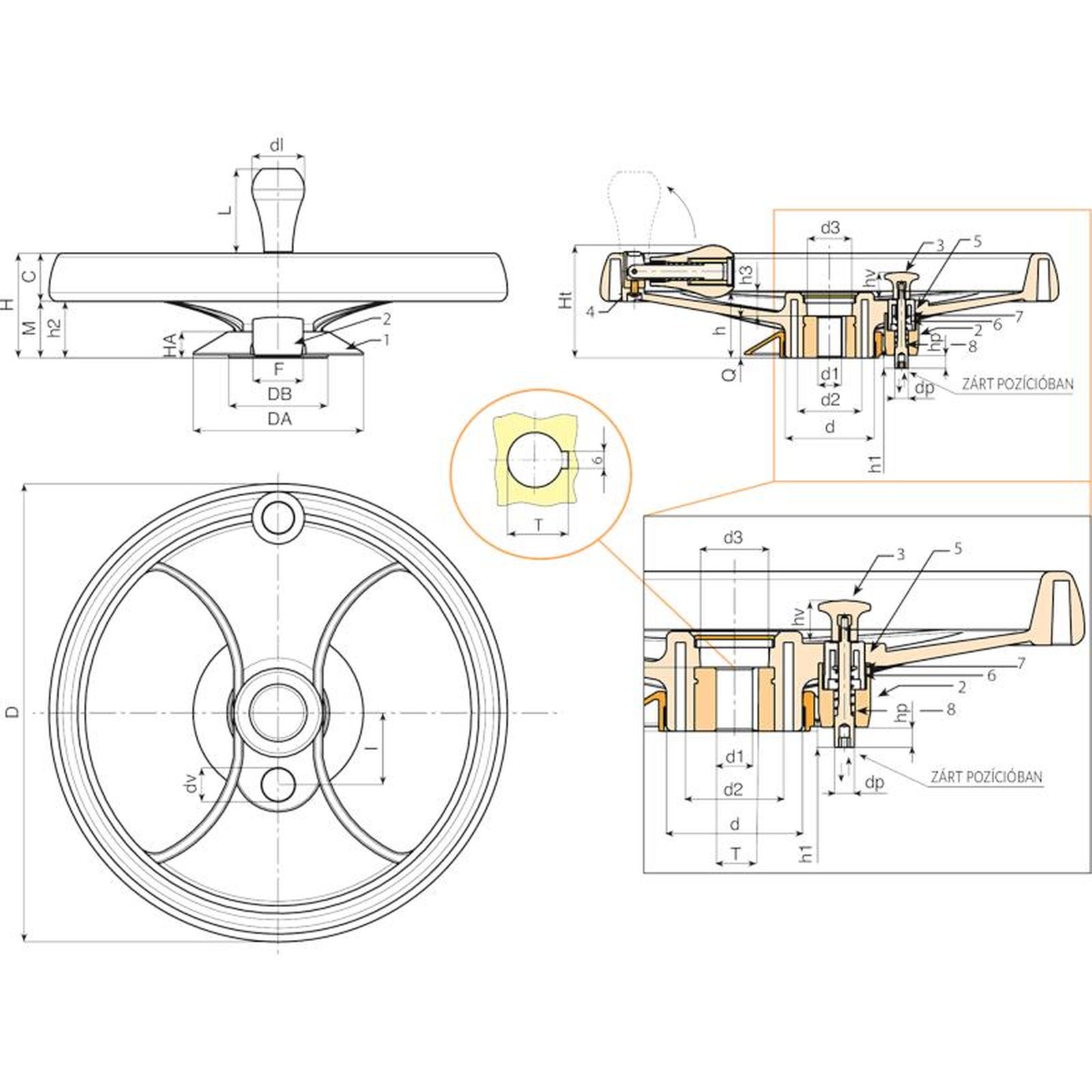

| Kód | Art. | D | H | Ht | h | d | M | C | h2 | h3 | d2 | d3 | Dm | d1 H10 | T | Q | I | dv | hv | h1 | dp | hp | DA | HA | DB | F | Tömeg (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D601350.0006 | D601350.TD2001H | 346 | 80 | 86 | 49.5 | 67.5 | 24 | 56 | 43.5 | 17.5 | 49 | 35 | 28 | 20 | 22,8 | 32 | 55 | 20 | 21 | 8 | 10 | 10 | 131 | 20 | 76 | 38 | 1800 |
