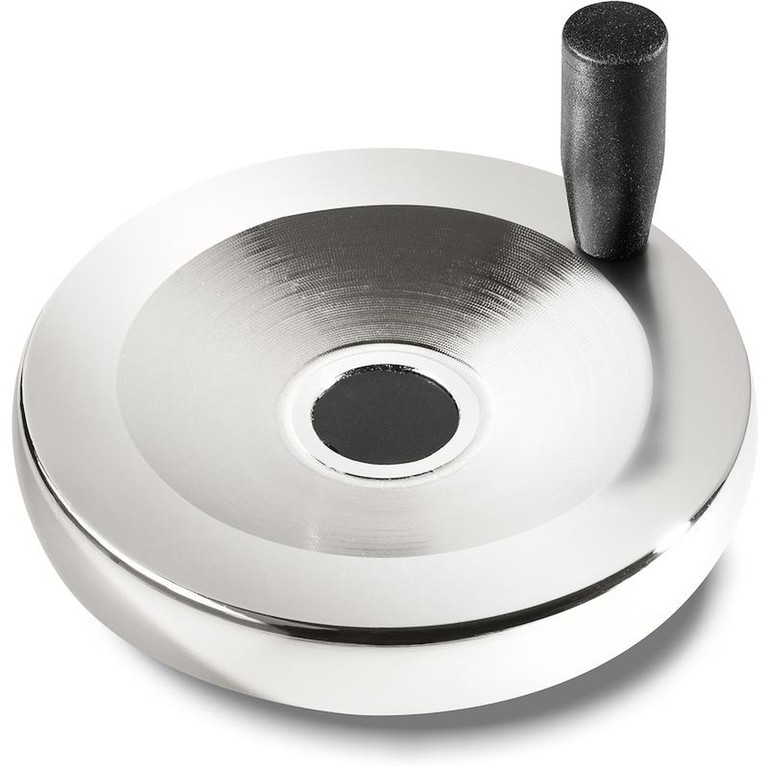

ALUMÍNIUM SZABÁLYOZÓ KÉZIKERÉK SIMA FURATTAL ÉS FORGÓ FOGANTYÚVAL
Metalline - Szabályozó kézikerekek
Anyagok:
Alumínium.
Felületkikészítés:
Kis érdességgel esztergált felület.
Szín:
Nikkelezett (galvanikus kezelés).
Alternatív színek (min. 50 darab):
Fekete epoxipor bevonat:
(cserélje ki a kód utolsó betűjét (H) V betűre (W297100.AD10V).
Sapka:
Középső sapka fekete poliamidból (RAL 9011, 01-es kód).
Alternatív sapka színek:
A középső sapkát szürke színben (RAL 7035, 13-as kód) szállítjuk a fekete kézikerékhez.
Oldalsó fogantyú:
Forgó fogantyú, cikksz M129.
Furat:
Sima átmenő furat, H7 toleranciával újra megmunkálva.
Rögzítési módszer:
Rögzítőrendszerekre vagy hornyok vagy szögletes furatok kidolgozására vonatkozóan lásd a katalógushoz csatolt műszaki megjegyzéseket.
Speciális kérések:
Kérésre és speciális mennyiségek esetében a marokcsavarok d1 furatátmérővel szállíthatók a vevő rajza szerint.

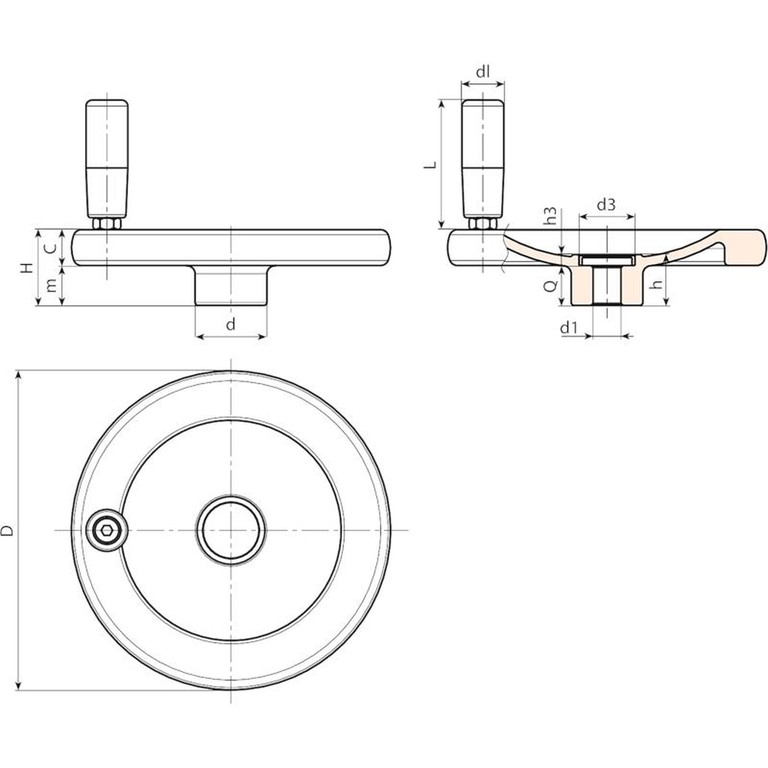

| Kód | Art. | d | D | H | m | c | h | h3 | d3 | d1 H7 | Q | dl | L | Tömeg (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W297080.0001 | W297080.AD08H | 25 | 80 | 26 | 14 | 12 | 21 | 5.5 | 20 | 8 | 15.5 | 20 | 52 | 185 |
| W297100.0001 | W297100.AD10H | 28 | 100 | 28 | 14 | 14 | 21.5 | 5.5 | 20 | 10 | 16 | 20 | 52 | 282 |
| W297130.0001 | W297130.AD12H | 36 | 130 | 35 | 19 | 16 | 25.5 | 5.5 | 28 | 12 | 20 | 23 | 62 | 492 |
| W297160.0001 | W297160.AD14H | 36 | 160 | 38 | 20 | 18 | 25.5 | 5.5 | 28 | 14 | 20 | 25 | 72 | 778 |
| W297200.0001 | W297200.AD16H | 42 | 200 | 44 | 24 | 20 | 31.5 | 6 | 34 | 16 | 25.5 | 25 | 81 | 1287 |
Figyelem: Legalább 50 darab esetében a d1 átmérő egyedi lehet (H7 furattolerancia).
