DIN 6311 - FORME S - BASE EN ACIER AVEC BAGUE POUR PIVOTS DIN 6332
Pieds et tiges de pression DIN
Matériaux :
Y631:

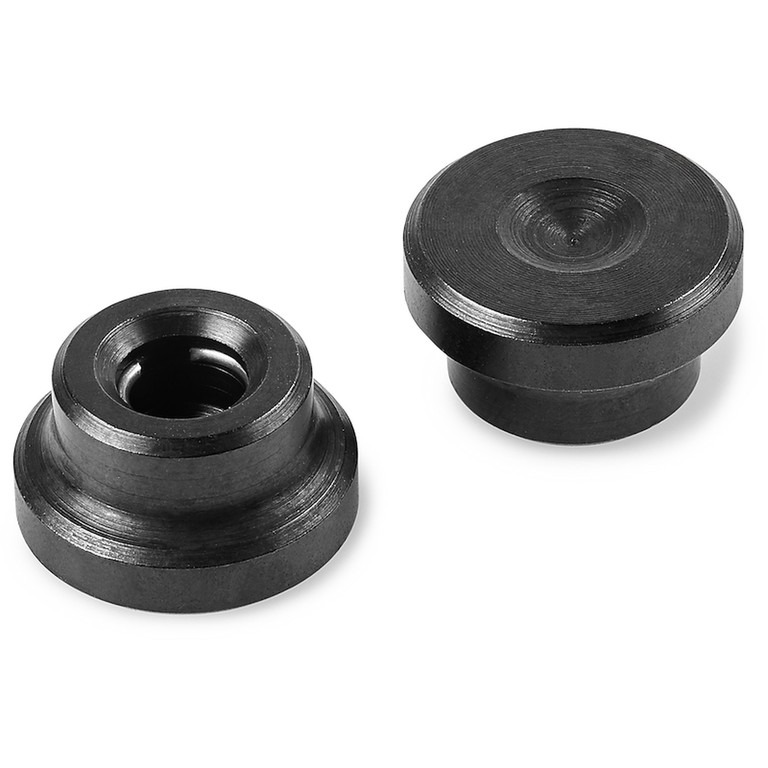

Base en acier cimenté.
(1) Bague de blocage en acier à ressort.
Y631 CIN:

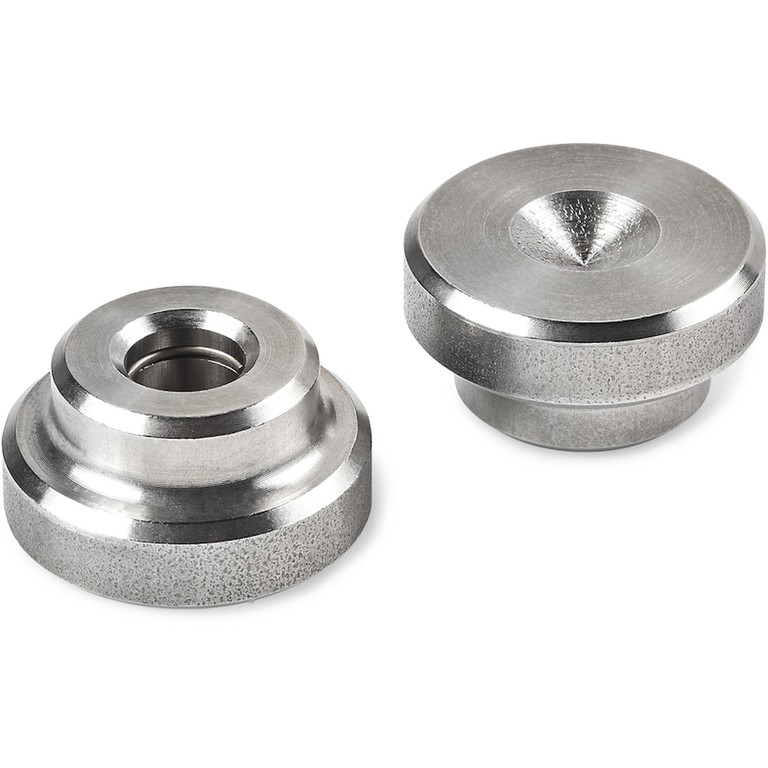

Base en acier inox (Aisi 303).
(1) Bague de blocage en acier inox (Aisi 302).
Surface :
Y631:
Cimentée.
Y631 CIN:
Naturelle, non traitée.
Couleur :
Y631:
Brunissage.
Y631 CIN:
Naturelle.
Demandes spéciales :
Sur demande et pour des quantités importantes, il est possible de fournir la base avec forme T surbaissée et avec une surface de fixation plus grande.

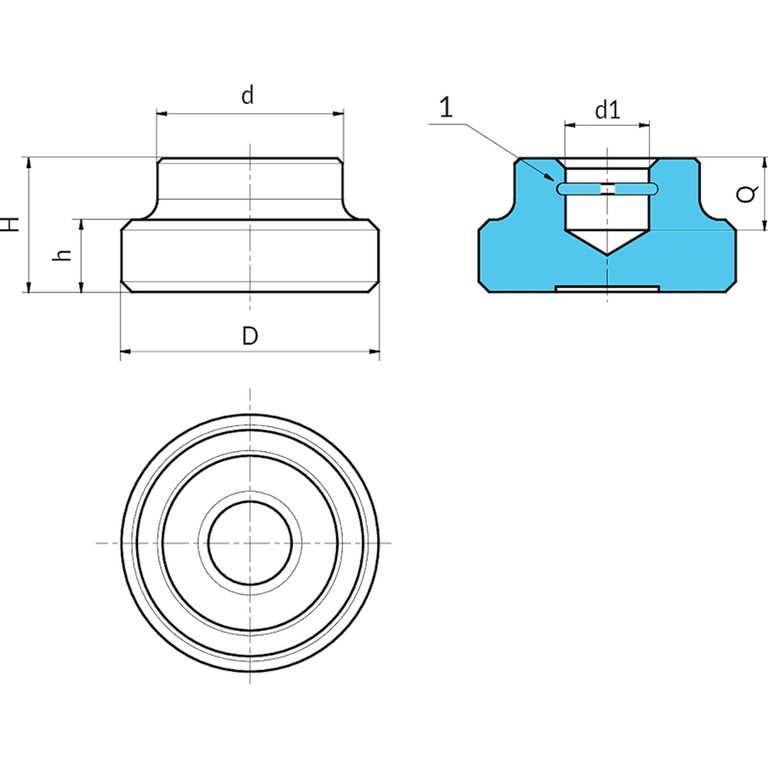

| Code | art. | D | d | H | h | pour pivots DIN 6332 | d1 H12 | Q | Poids (g) |
|---|---|---|---|---|---|---|---|---|---|
| Y631012.0002 | Y631012.SBD04.6 | 12 | 10 | 7 | 2.5 | M06 | 4.6 | 4 | 4 |
| Y631016.0002 | Y631016.SBD06.1 | 16 | 12 | 9 | 4 | M08 | 6.1 | 5 | 9 |
| Y631020.0002 | Y631020.SBD08.1 | 20 | 15 | 11 | 5 | M10 | 8.1 | 6 | 12 |
| Y631025.0002 | Y631025.SBD08.1 | 25 | 18 | 13 | 7 | M12 | 8.1 | 7 | 34 |
| Y631032.0002 | Y631032.SBD12.1 | 32 | 22 | 15 | 7 | M16 | 12.1 | 7.5 | 57 |
| Y631040.0002 | Y631040.SBD15.6 | 40 | 28 | 16 | 9 | M20 | 15.6 | 8 | 103 |
| Code | art. | D | d | H | h | pour pivots DIN 6332 | d1 H12 | Q | Poids (g) |
|---|---|---|---|---|---|---|---|---|---|
| Y631012.0001 | Y631012.IND04.6CIN | 12 | 10 | 7 | 2.5 | M06 | 4.6 | 4 | 4 |
| Y631016.0001 | Y631016.IND06.1CIN | 16 | 12 | 9 | 4 | M08 | 6.1 | 5 | 9 |
| Y631020.0001 | Y631020.IND08.1CIN | 20 | 15 | 11 | 5 | M10 | 8.1 | 6 | 12 |
| Y631025.0001 | Y631025.IND08.1CIN | 25 | 18 | 13 | 7 | M12 | 8.1 | 7 | 34 |
| Y631032.0001 | Y631032.IND12.1CIN | 32 | 22 | 15 | 7 | M16 | 12.1 | 7.5 | 57 |
| Y631040.0001 | Y631040.IND15.6CIN | 40 | 28 | 16 | 9 | M20 | 15.6 | 8 | 103 |
