W804
POMMEAU AVEC DOIGT D’INDEXAGE FILETÉ SANS BAGUE EN ACIER
Doigts d’indexage filetés petit pas - avec pommeau

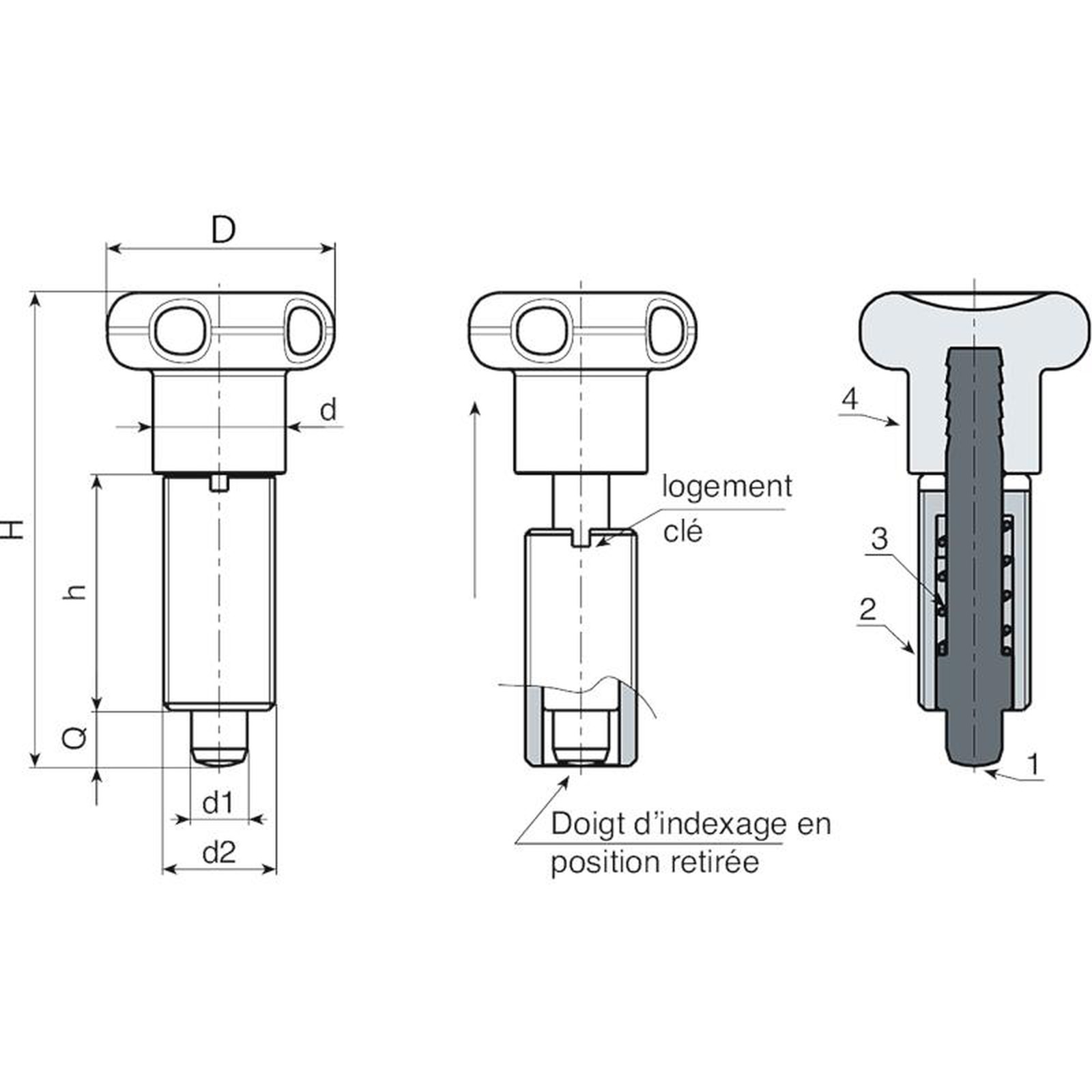

Matériaux :
(3) Ressort en acier inox (Aisi 301)
(4) Bouton à lobes en polyamide renforcé. Non démontable. Résistant aux huiles et aux graisses.
W804 :
(2) Corps fileté en acier haute résistance avec logement pour clé.
(1) Poussoir en acier haute résistance et trempé.
W804CIN :
(2) Corps fileté en acier inox (Aisi 303) avec logement pour clé.
(1) Poussoir en acier inox (Aisi 303).
Surface :
(4) Satinée.
(1-2) Lisse.
Couleur :
(4) Noir (RAL 9011).
W804 :
(1-2) Brunie.
W804CIN :
(1-2) Naturelle.
Clé de serrage :
Sur demande la clé de serrage est disponible avec code W807.
ATTENTION :
> Nous conseillons l’exécution du trou de logement de la tige du doigt d'indexage avec tolérance H7.
Demandes spéciales :
Sur demande et pour des quantités importantes, le bouton peut être fourni avec les couleurs indiquées dans le tableau des couleurs page TitoloTabellaColori ].
Sur demande il est possible de fournir les clés de serrage.
Version W804 - en acier bruni
| Code | Art. | D | H | h | d2 | d | d1 -0,02 -0,04 | Q | Poids (g) | Clé |
|---|---|---|---|---|---|---|---|---|---|---|
| W804.0005 | W804.Q0501 | 22 | 45 | 22 | M10x1 | 12 | 5 | 5 | 16 | W807.05 |
| W804.0006 | W804.Q0601 | 27 | 54 | 26 | M12x1,5 | 14 | 6 | 6 | 28 | W807.06 |
| W804.0007 | W804.Q0801 | 33 | 68 | 34 | M16x1,5 | 19 | 8 | 8 | 64 | W807.08 |
| W804.0008 | W804.Q1001 | 33 | 79 | 43 | M20x1,5 | 19 | 10 | 10 | 113 | W807.10 |
Version W804 CIN - en acier inox (Aisi 303)
| Code | Art. | D | H | h | d2 | d | d1 -0,02 -0,04 | Q | Poids (g) | Clé |
|---|---|---|---|---|---|---|---|---|---|---|
| W804.0001 | W804.I0501CIN | 22 | 45 | 22 | M10x1 | 12 | 5 | 5 | 16 | W807.05 |
| W804.0002 | W804.I0601CIN | 27 | 54 | 26 | M12x1,5 | 14 | 6 | 6 | 28 | W807.06 |
| W804.0003 | W804.I0801CIN | 33 | 68 | 34 | M16x1,5 | 19 | 8 | 8 | 64 | W807.08 |
| W804.0004 | W804.I1001CIN | 33 | 79 | 43 | M20x1,5 | 19 | 10 | 10 | 113 | W807.10 |
