W794

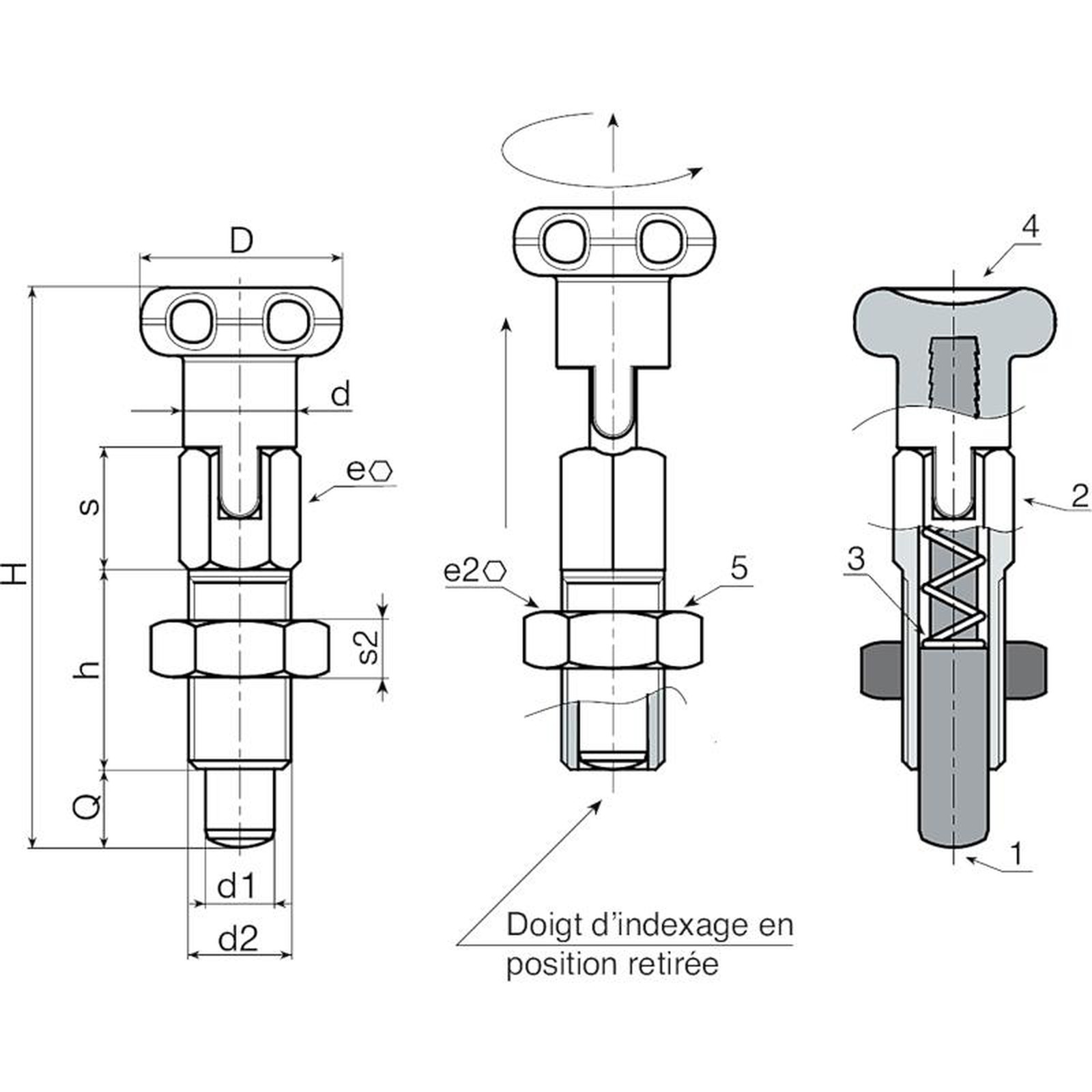

POMMEAU AVEC DOIGT D’INDEXAGE FILETÉ EN ACIER VERROUILLABLE - AVEC ÉCROU
Doigts d’indexage filetés grand pas - avec pommeau
Matériaux :
(1) Poussoir en acier inox (Aisi 303).
(3) Ressort en acier inox (Aisi 302).
(4) Bouton à lobes en polyamide renforcé. Non démontable. Résistant aux huiles et aux graisses.
W794 :
(2) Corps doigt d’indexage fileté verrouillable en acier de décolletage.
(5) Écrou de blocage fileté en acier (UNI 5589).
W794 CIN :
(2) Corps doigt d’indexage fileté verrouillable en acier inox (Aisi 303).
(5) Écrou de blocage fileté en acier inox (Aisi 304) (UNI 5589).
Surface :
(4) Satinée.
(1-2-5) Lisse.
Couleur :
(4) Noir (RAL 9011).
W794 :
(2-5) Zinguée.
W794 CIN :
(1-2-5) Naturelle.
ATTENTION :
> Nous conseillons l’exécution du trou de logement de la tige du doigt d'indexage avec tolérance H7.
> Écrou fourni assemblé.
Demandes spéciales :
Sur demande l’écrou peut être fourni démonté.
Version W794 - en acier zingué
| Code | Art. | D | d | H | h | e | s | d2 | e2 | s2 | d1 -0,02 -0,04 | Q | Poids (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W794.0001 | W794.J0401 | 14 | 7 | 36 | 12 | 6 | 8 | M6 | 10 | 4 | 4 | 4 | 7 |
| W794.0003 | W794.J0501 | 18 | 9 | 46 | 16 | 8 | 10 | M8 | 13 | 5 | 5 | 5 | 16 |
| W794.0005 | W794.J0601 | 22 | 11 | 55 | 20 | 10 | 11 | M10 | 17 | 6 | 6 | 6 | 32 |
| W794.0007 | W794.J0801 | 24 | 13 | 58 | 24 | 12 | 14 | M12 | 19 | 7 | 8 | 8 | 51 |
Version W794 CIN - en acier inox (Aisi 303)
| Code | Art. | D | d | H | h | e | s | d2 | e2 | s2 | d1 -0,02 -0,04 | Q | Poids (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W794.0002 | W794.J0401CIN | 14 | 7 | 36 | 12 | 6 | 8 | M6 | 10 | 4 | 4 | 4 | 7 |
| W794.0004 | W794.J0501CIN | 18 | 9 | 46 | 16 | 8 | 10 | M8 | 13 | 5 | 5 | 5 | 16 |
| W794.0006 | W794.J0601CIN | 22 | 11 | 55 | 20 | 10 | 11 | M10 | 17 | 6 | 6 | 6 | 32 |
| W794.0008 | W794.J0801CIN | 24 | 13 | 58 | 24 | 12 | 14 | M12 | 19 | 7 | 8 | 8 | 51 |
