W793
POMMEAU AVEC DOIGT D’INDEXAGE FILETÉ EN ACIER AVEC VERROUILLAGE
Doigts d’indexage filetés grand pas - avec pommeau

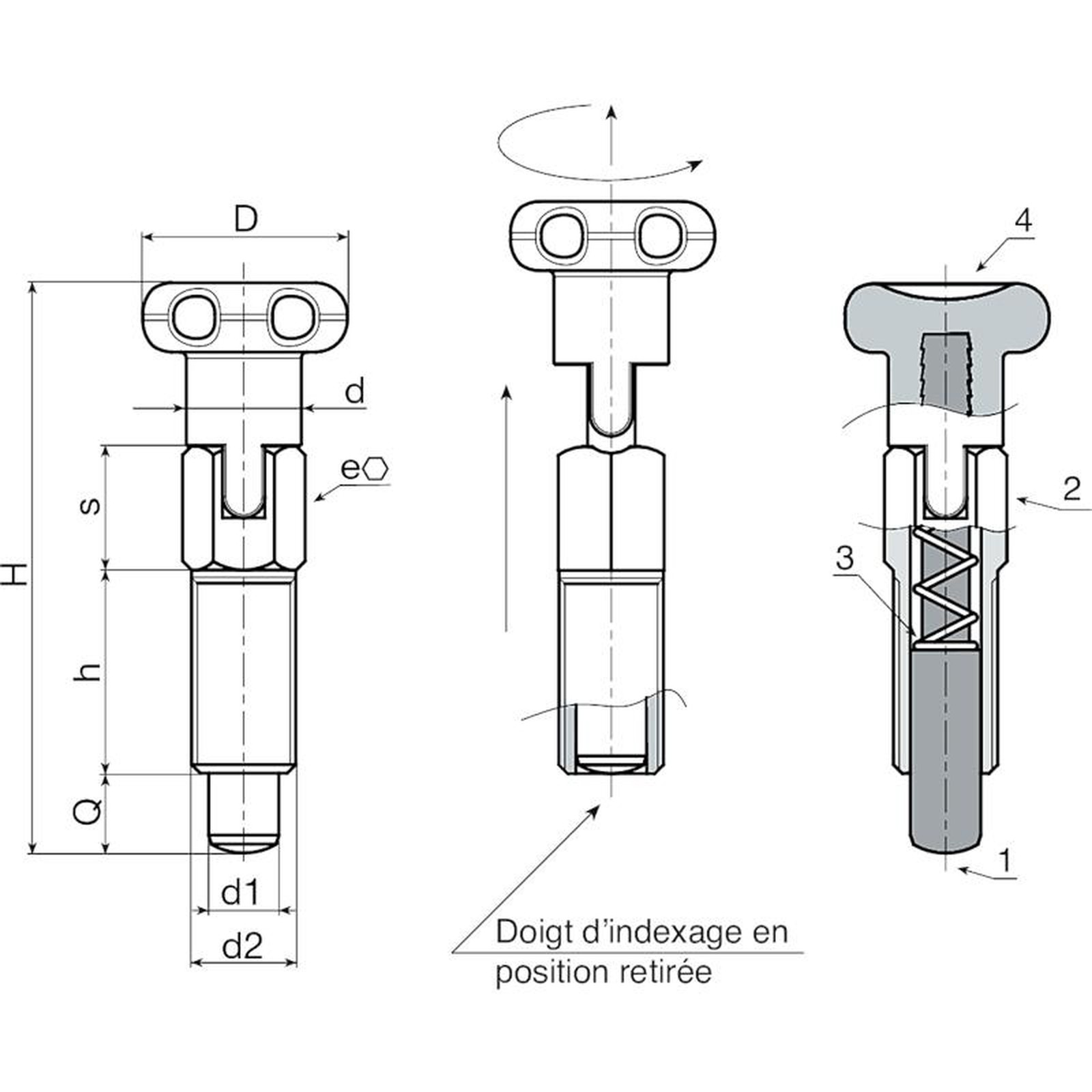

Matériaux :
(1) Poussoir en acier inox (Aisi 303).
(3) Ressort en acier inox (Aisi 302).
(4) Bouton à lobes en polyamide renforcé. Non démontable. Résistant aux huiles et aux graisses.
W793 :
(2) Corps doigt d’indexage fileté verrouillable en acier de décolletage.
W793 CIN :
(2) Corps doigt d’indexage fileté verrouillable en acier inox (Aisi 303).
Surface :
(4) Satinée.
(1-2-3) Lisse.
Couleur :
(4) Noir (RAL 9011).
W793 :
(2) Zinguée.
W793 CIN :
(1-2) Naturelle.
ATTENTION :
> Nous conseillons l’exécution du trou de logement de la tige du doigt d'indexage avec tolérance H7.
Demandes spéciales :
Aucune.
Version W793 - en acier zingué
| Code | Art. | D | d | H | h | e | s | d2 | d1 -0,02 -0,04 | Q | Poids (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| W793.0001 | W793.J0401 | 14 | 7 | 36 | 12 | 6 | 8 | M6 | 4 | 4 | 5 |
| W793.0003 | W793.J0501 | 18 | 9 | 46 | 16 | 8 | 10 | M8 | 5 | 5 | 11 |
| W793.0005 | W793.J0601 | 22 | 11 | 55 | 20 | 10 | 11 | M10 | 6 | 6 | 24 |
| W793.0007 | W793.J0801 | 21 | 12,5 | 64 | 20,5 | 12 | 14 | M12 | 8 | 8 | 39 |
Version W793 CIN - en acier inox (Aisi 303)
| Code | Art. | D | d | H | h | e | s | d2 | d1 -0,02 -0,04 | Q | Poids (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| W793.0002 | W793.J0401CIN | 14 | 7 | 36 | 12 | 6 | 8 | M6 | 4 | 4 | 5 |
| W793.0004 | W793.J0501CIN | 18 | 9 | 46 | 16 | 8 | 10 | M8 | 5 | 5 | 11 |
| W793.0006 | W793.J0601CIN | 22 | 11 | 55 | 20 | 10 | 11 | M10 | 6 | 6 | 24 |
| W793.0008 | W793.J0801CIN | 21 | 12,5 | 64 | 20,5 | 12 | 14 | M12 | 8 | 8 | 39 |
