PEPFZE13-R12,4

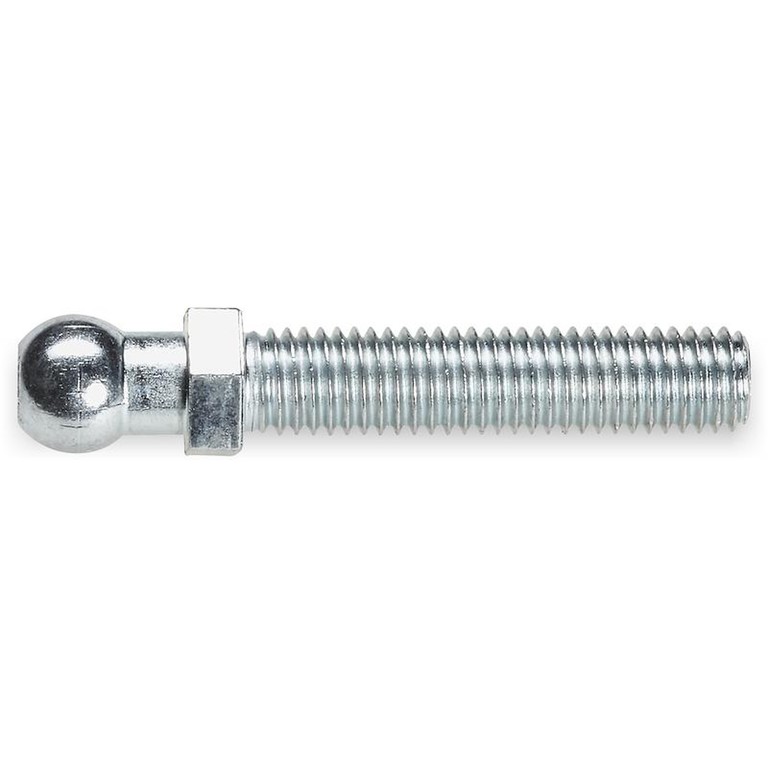

TIGE FILETÉE EN ACIER ZINGUÉ TYPE A AVEC BILLE 12,4 ET HEXAGONE 13 - MOULÉE À FROID
Tiges filetées
Matériaux :
Acier avec classe de résistance 4.8.
Surface :
Lisse.
Couleur :
Zinguée bleue.
Filetage :
Tige moulée avec base hexagonale (type A) et filet roulé (tolérance filetage 6g).
Demandes spéciales :
Sur demande et pour une quantité minimale de 30.000 pièces, la longueur de l'insert peut être réalisée selon un dessin.
Compatibilité avec les bases :
Ces tiges sont compatibles avec les bases de pied suivantes :
PIE.040S12,4 • PIE.050S12,4 • PIE.060S12,4 • PIE.080S12,4 • PIE.700080S12,4

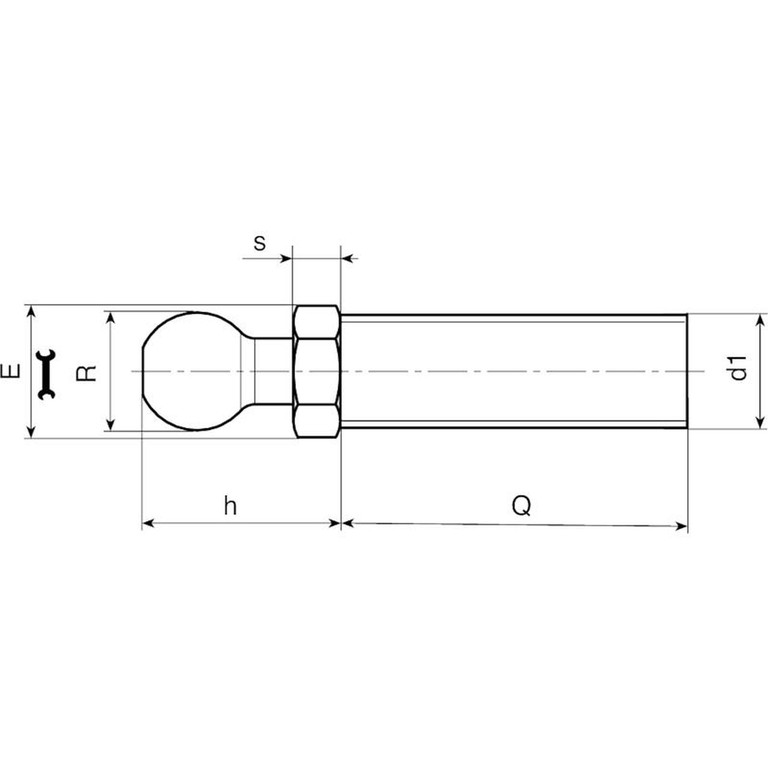

| Code | Art. | E | s | h | R ±0,1 | d1 6g | Q | Poids (g) |
|---|---|---|---|---|---|---|---|---|
| PEP.FZE13X5M08X45 | PEP.FZE13X5M08X45 | 13 | 5 | 20 | 12.4 | M8 | 45 | 29 |
| PEP.FZE13X5M08X70 | PEP.FZE13X5M08X70 | 13 | 5 | 20 | 12.4 | M8 | 70 | 36 |
| PEP.FZE13X5M10X45 | PEP.FZE13X5M10X45 | 13 | 5 | 20 | 12.4 | M10 | 45 | 37 |
| PEP.FZE13X5M10X70 | PEP.FZE13X5M10X70 | 13 | 5 | 20 | 12.4 | M10 | 70 | 49 |
| PEP.FZE13X5M10X100 | PEP.FZE13X5M10X100 | 13 | 5 | 20 | 12.4 | M10 | 100 | 85 |
| PEP.FZE13X5M12X45 | PEP.FZE13X5M12X45 | 13 | 5 | 20 | 12.4 | M12 | 45 | 46 |
| PEP.FZE13X5M12X70 | PEP.FZE13X5M12X70 | 13 | 5 | 20 | 12.4 | M12 | 70 | 65 |
| PEP.FZE13X5M12X100 | PEP.FZE13X5M12X100 | 13 | 5 | 20 | 12.4 | M12 | 100 | 85 |
