Matériaux :
Polyamide renforcé.
Résistant aux huiles et aux graisses.
Surface :
Satinée.
Couleur :
Gris(RAL 7035 cod. 13).
Graduation :
Tampographie noire.
Vis de fixation :
3 vis autotaraudeuses 2,9x9,5 zinguées UNI6954.
Demandes spéciales :
Sur demande la collerette peut être fournie de couleur noire. Avec échelle graduée blanche.
Sur demande et pour des quantités importantes l'échelle graduée peut être fournie selon un dessin.

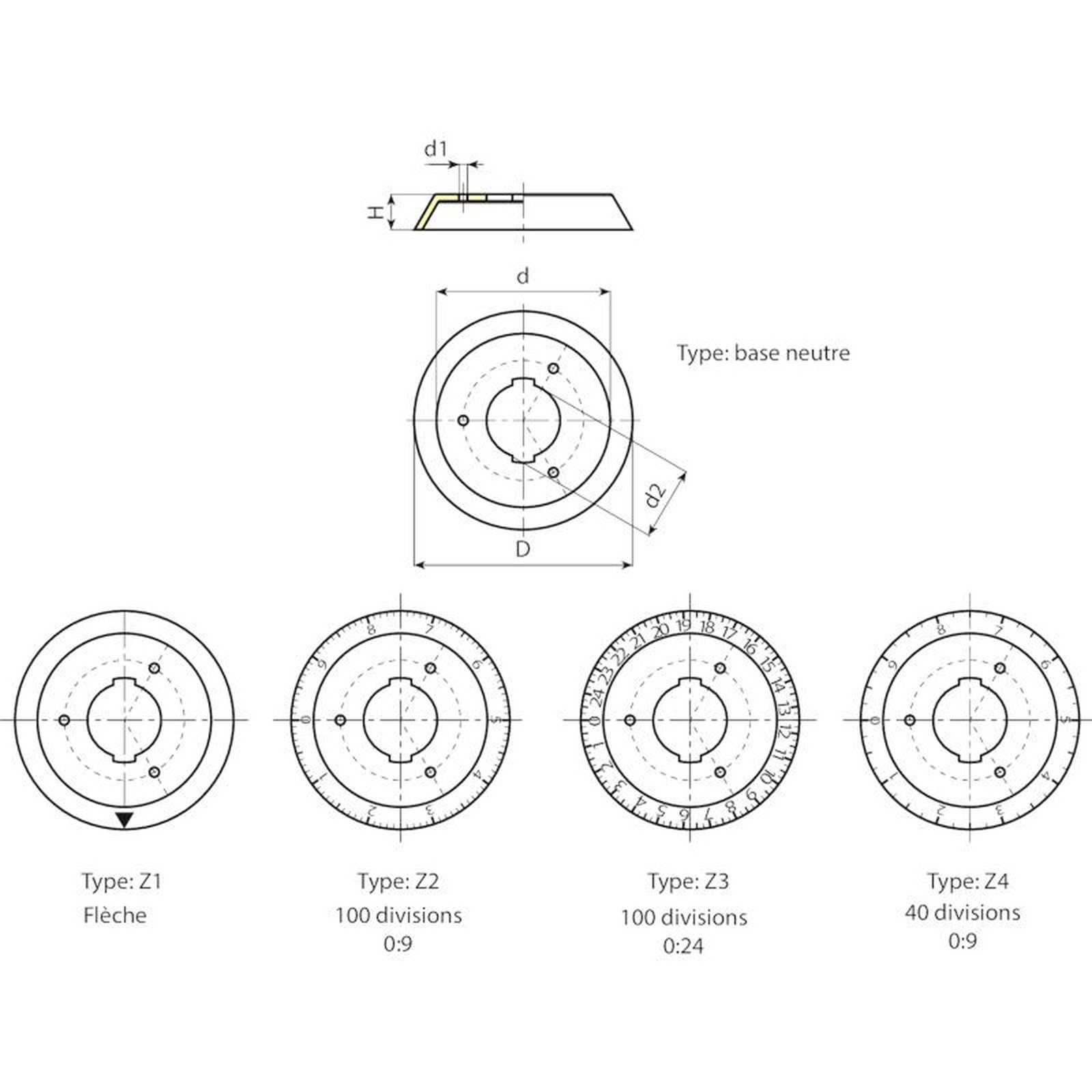

| Code | Art. | D | H | d/N246/N248 | d1 | d2 | TYPE | Poids (g) |
|---|---|---|---|---|---|---|---|---|
| NFLAN.T3013 | NFLAN.T3013 | 38 | 7 | 30 | - | 20 | - | 5 |
| NFLAN.0005 | NFLAN.T3013Z1 | 38 | 7 | 30 | - | 20 | Z1 | 5 |
| NFLAN.T4313 | NFLAN.T4313 | 53,5 | 9 | 43 | 3,5 | 23,5 | - | 8 |
| NFLAN.0009 | NFLAN.T4313Z1 | 53,5 | 9 | 43 | 3,5 | 23,5 | Z1 | 8 |
| NFLAN.T5413 | NFLAN.T5413 | 67 | 11 | 54 | 3,5 | 27,5 | - | 13 |
| NFLAN.0012 | NFLAN.T5413Z1 | 67 | 11 | 54 | 3,5 | 27,5 | Z1 | 13 |
| NFLAN.T6513 | NFLAN.T6513 | 80 | 13 | 65 | 3,5 | 27,5 | - | 20 |
| NFLAN.0015 | NFLAN.T6513Z1 | 80 | 13 | 65 | 3,5 | 27,5 | Z1 | 20 |
| NFLAN.0016 | NFLAN.T6513Z2 | 80 | 13 | 65 | 3,5 | 27,5 | Z2 - 0:9 100 | 20 |
| NFLAN.0017 | NFLAN.T6513Z3 | 80 | 13 | 65 | 3,5 | 27,5 | Z3 - 0:24 100 | 20 |
| NFLAN.0018 | NFLAN.T6513Z4 | 80 | 13 | 65 | 3,5 | 27,5 | Z4 - 0:9 40 | 20 |
| NFLAN.T7813 | NFLAN.T7813 | 93 | 13 | 78 | 3,5 | 31,5 | - | 27 |
| NFLAN.0019 | NFLAN.T7813Z1 | 93 | 13 | 78 | 3,5 | 31,5 | Z1 | 27 |
