Matériaux :
Polyamide renforcé.
Résistant aux huiles et aux graisses.
Surface :
Satinée.
Couleur :
Noir(RAL 9011).
Bouchon :
Bouchon central en polyamide gris (RAL 7035).
Inserts :
Goujon fileté en acier zinguée (tolérance filetage 6g).
Remarques:
(*) Fixation collerette NFLAN latérale (option).
Demandes spéciales :
Sur demande et pour des quantités importantes, les inserts peuvent être fournis avec longueurs sur demande.
Sur demande et pour des quantités importantes, les inserts peuvent être fournis dans un autre matériau/revêtement.
Sur demande et pour des quantités importantes les couleurs (attention : gamme réduite) sont celles indiquées dans le tableau des couleurs.

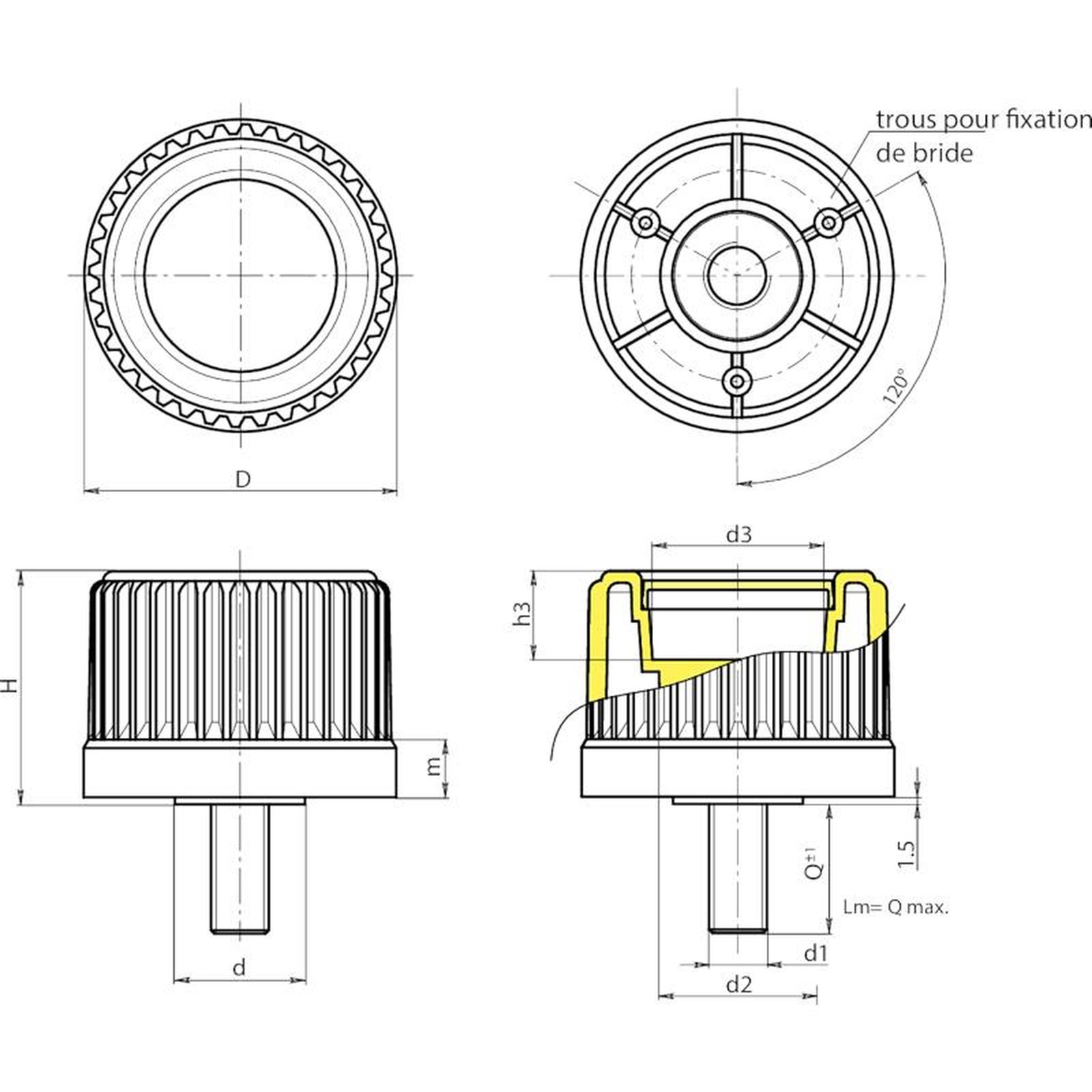

| Code | Art. | D | H | m | d | d2 | d3 | h3 | LM | d1 6g | Q | Poids (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| N24530.0002 | N24530.TM10X200113(*) | 30 | 31,5 | 11,5 | 20 | 20 | 18 | 5,5 | 80 | M10 | 20 | 40 |
| N24543.0001 | N24543.TM12X300113 | 43 | 37,5 | 11,5 | 22 | 27,5 | 23 | 13,5 | 90 | M12 | 30 | - |
| N24554.0001 | N24554.TM12X300113 | 54 | 43.5 | 12 | 26 | 32 | 31 | 13,5 | 100 | M12 | 30 | - |
| N24565.0001 | N24565.TM16X300113 | 65 | 48,5 | 12 | 27 | 32 | 36 | 18,5 | 120 | M16 | 30 | - |
| N24578.0001 | N24578.TM16X300113 | 78 | 55,5 | 12,5 | 31 | 36 | 50 | 23,5 | 120 | M16 | 30 | - |
LM = longueur maximale moulable.
Longueur du pivot sur demande avec un minimum de 200 pièces.
