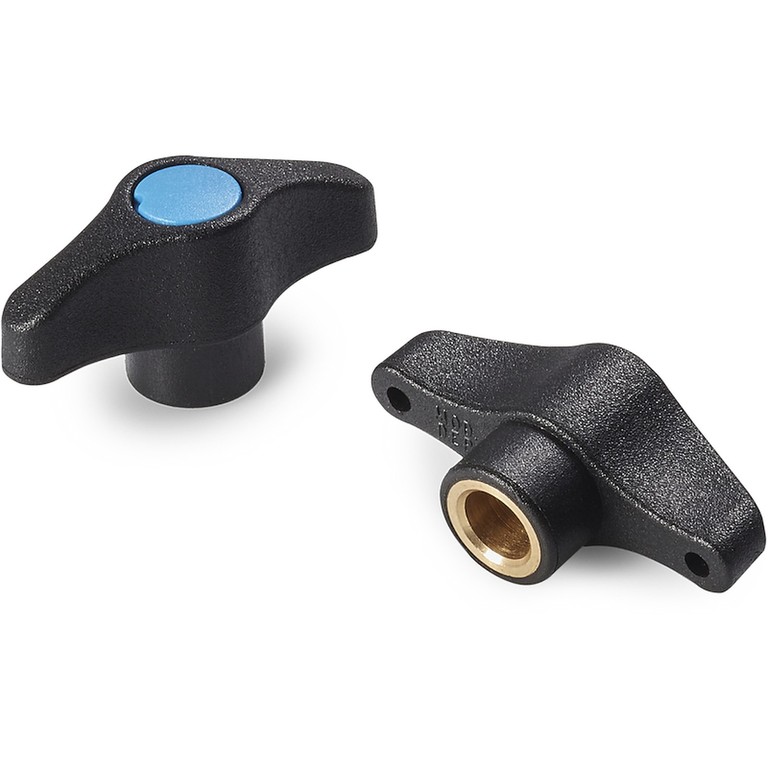

ÉCROU PAPILLON « EUROMODEL » AVEC DOUILLE ET TROU LISSE PASSANT
12
L805
Galletti Euromodel
Matériaux :
Polyamide renforcé.
Résistant aux huiles et aux graisses.
Surface :
Satinée.
Couleur :
Noir(RAL 9011).
Bouchon central :
Polyamide gris (RAL 7035 code 13).
Couleurs alternatives pour le bouchon :
Orange(RAL 2004 code 02).
Bleu(RAL 5015 code 07).
Jaune(RAL 1021 code 10).
Rouge(RAL 3000 code 16).
Vert(RAL 6024 code 17).
Noir(RAL 9011 code 01).
Inserts :
L805:
Douille avec trou lisse passant en laiton (tolérance trou : H9).
L805PIN:
Douille avec trou lisse passant en acier inox (Aisi 303) (tolérance trou H9).
Demandes spéciales :
Sur demande et pour des quantités importantes, les inserts peuvent être fournis dans un autre matériau.
Sur demande et pour des quantités importantes les couleurs (attention : gamme réduite) sont celles indiquées dans le tableau des couleurs.
Version L805 : insert standard en laiton.

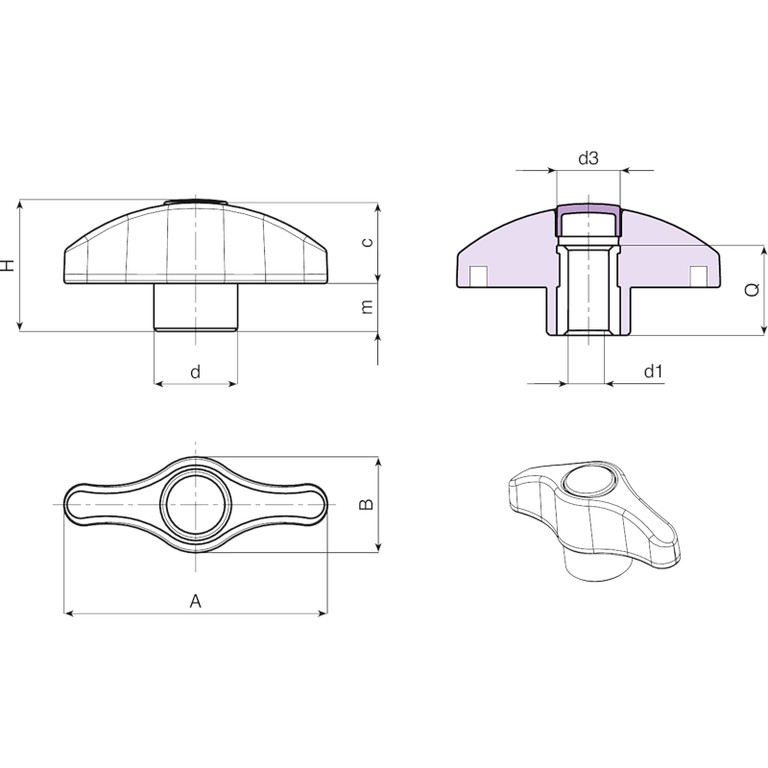

| Code | art. | A | B | H | m | c | d | d3 | d1 H9 | Q | Poids (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| L80544.0007 | L80544.TD050113 | 44 | 16 | 22 | 8 | 14 | 14 | 10 | 5 | 15 | 9 |
| L80544.0002 | L80544.TD060113 | 44 | 16 | 22 | 8 | 14 | 14 | 10 | 6 | 15 | 9 |
| L80544.0006 | L80544.TD080113 | 44 | 16 | 22 | 8 | 14 | 14 | 10 | 8 | 15 | 10 |
| L80552.0001 | L80552.TD050113 | 52 | 19 | 26 | 9.5 | 16.5 | 17 | 13 | 5 | 18 | 14 |
| L80552.0003 | L80552.TD060113 | 52 | 19 | 26 | 9.5 | 16.5 | 17 | 13 | 6 | 18 | 14 |
| L80552.0004 | L80552.TD080113 | 52 | 19 | 26 | 9.5 | 16.5 | 17 | 13 | 8 | 18 | 15 |
| L80552.0007 | L80552.TD100113 | 52 | 19 | 26 | 9.5 | 16.5 | 17 | 13 | 10 | 18 | 16 |
| L80567.0001 | L80567.TD060113 | 67 | 24 | 32.5 | 11 | 21.5 | 21 | 16 | 6 | 18 | 25 |
| L80567.0002 | L80567.TD080113 | 67 | 24 | 32.5 | 11 | 21.5 | 21 | 16 | 8 | 18 | 25 |
| L80567.0003 | L80567.TD100113 | 67 | 24 | 32.5 | 11 | 21.5 | 21 | 16 | 10 | 18 | 26 |
| L80567.0005 | L80567.TD120113 | 67 | 24 | 32.5 | 11 | 21.5 | 21 | 16 | 12 | 18 | 26 |
Version L805PIN : insert en acier inox (Aisi 303).
| Code | art. | A | B | H | m | c | d | d3 | d1 H9 | Q | Poids (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| L80544.0003 | L80544.TD060113PIN | 44 | 16 | 22 | 8 | 14 | 14 | 10 | 6 | 15 | 9 |
| L80552.0005 | L80552.TD080113PIN | 52 | 19 | 26 | 9.5 | 16.5 | 17 | 13 | 8 | 18 | 15 |
| L80567.0004 | L80567.TD100113PIN | 67 | 24 | 32.5 | 11 | 21.5 | 21 | 16 | 10 | 18 | 26 |
