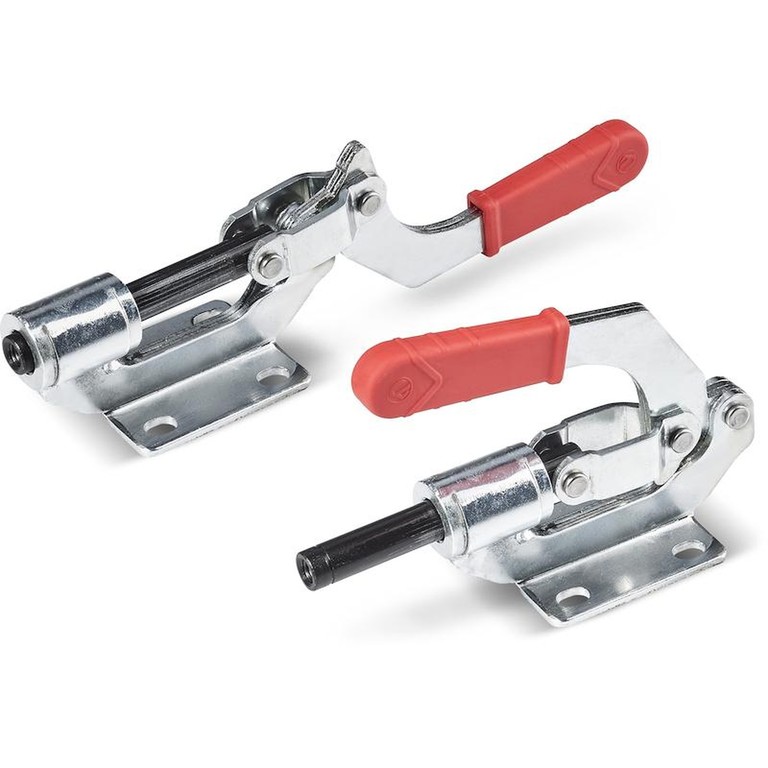

Matériaux :
(1) Poignée en caoutchouc thermoplastique TPV. Dureté 75 Shore.
(2) Base et levier découpés et pliés en tôle (DD13).
(3) Axes de rotation et rivets de fixation en acier inoxydable (Aisi 304).
(4) Tige de poussée avec trou fileté en acier de décolletage.
Surface :
Lisse.
Couleur :
(1) Rouge (RAL 3000).
(4) Brunie.
(2) Zingage bleu standard.
Demandes spéciales :
Aucune.

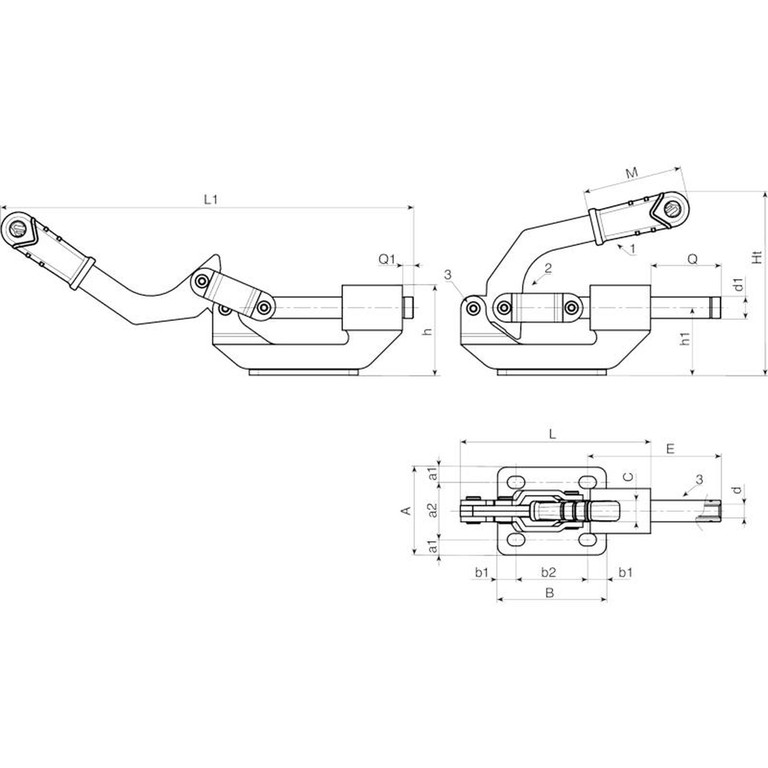

| Code | art. | F1 (Kg) | L | L1 | Ht | h | h1 | A | B | C | E | M | Q | Q1 | s | a1 | a2 | b1 | b2 | d | d1 | o | p | Poids (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| J290022.0001 | J290022.FZ16 | 220 | 107 | 234 | 98 | 47 | 34 | 49 | 60 | 12,5 | 79 | 65 | 41 | 3 | 3 | 8,5 | 32 | 10 | 40 | M8 | 12 | 10 | 7 | 458 |
