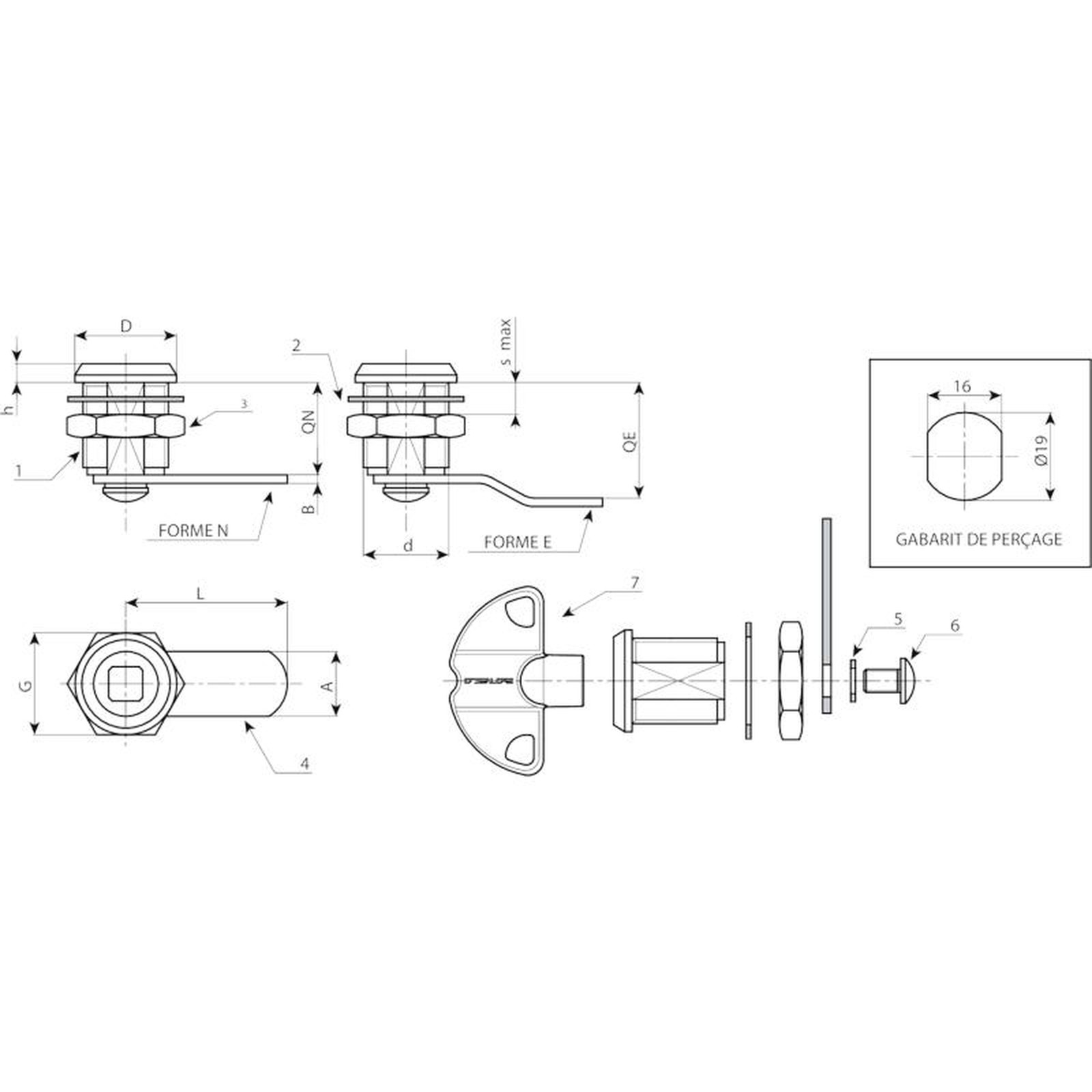

Matériaux :
(1) Corps de la serrure M19 (stator) et rotor en zamak moulé sous pression. Clé à carré femelle de 7 mm.
(2) Rondelle élastique d. 24x1 avec trou 19,4 en acier.
(3) Écrou hexagonal de fixation M19x1 en acier.
(4) Levier de fermeture en acier. (Qn forme N droite - Qe forme E courbée vers l'extérieur).
(5) Rondelle élastique conique d. 12x1,5 en acier.
(6) Vis de fixation M5x8 avec vis à tête bombée à empreinte cruciforme en acier.
Surface :
(1) Nickelée.
(2-5) Brunie.
(3-4-6) Zingage bleu standard.
Clé (en option) :
(7) Clé en plastique rouge. Art. J09050.TQ0816.
ATTENTION : La clé n'est pas fournie. À commander séparément.
Rotation :
90°.
Demandes spéciales :
Aucune.
Nouvelle version du produit
| Code | Art. | A | d | D | L | Q | E | F | G | Ht | H | s (max.) | s1 | Poids (g) | Clé |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| J14419.0001 | J14419.Z07E00X38L | 7 | M19 | 22 | 38 | 20 | 0 | 16 | 22 | 31 | 4 | 6 | 2,5 | - | J09050.TQ0816 |
| J14419.0002 | J14419.Z07E02X38L | 7 | M19 | 22 | 38 | 20 | 2 | 16 | 22 | 31 | 4 | 6 | 2,5 | - | J09050.TQ0816 |
| J14419.0003 | J14419.Z07E05X35L | 7 | M19 | 22 | 35 | 20 | 5 | 16 | 22 | 31 | 4 | 6 | 2,5 | - | J09050.TQ0816 |
| J14419.0004 | J14419.Z07E09X35L | 7 | M19 | 22 | 35 | 20 | 9 | 16 | 22 | 31 | 4 | 6 | 2,5 | - | J09050.TQ0816 |
