F188CAT

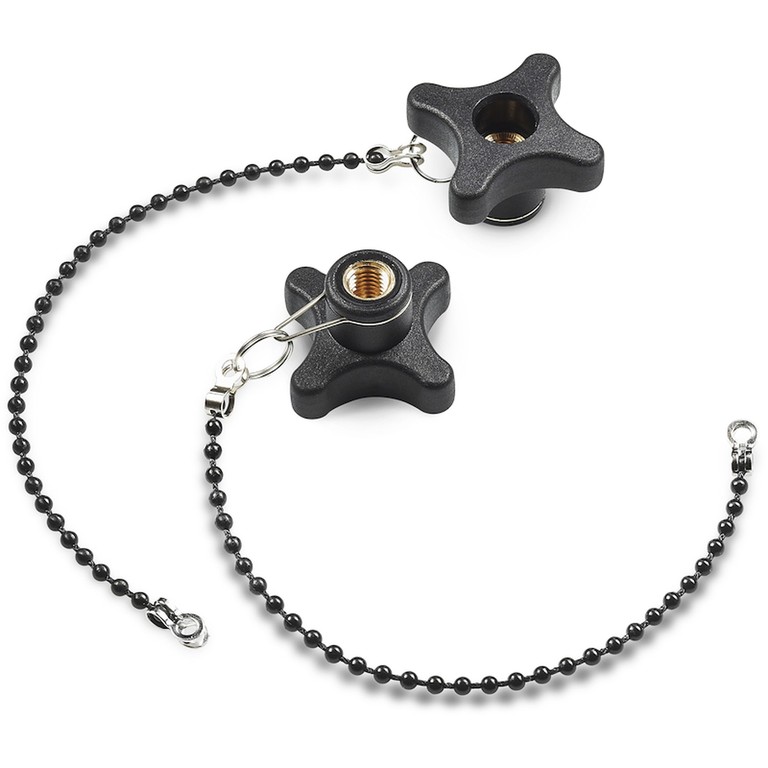

BOUTON CROISILLON MASSIF AVEC CHAÎNE DE BLOCAGE ET DOUILLE FILETÉE PASSANTE
Volants cruciformes
Matériaux :
Polyamide renforcé.
Résistant aux huiles et aux graisses.
Surface :
Satinée.
Couleur :
Noir(RAL 9011).
Inserts :
Douille avec trou fileté passant en laiton (tolérance filetage 6H).
Chaîne :
Chaîne en acétal noir (POM). Joints, bague de blocage et crochet de moyeu en acier inoxydable à ressort (Aisi 302).
Demandes spéciales :
Sur demande et pour des quantités importantes, les inserts peuvent être fournis dans un autre matériau.
Sur demande, la chaîne peut être fournie avec longueurs personnalisées.
Sur demande et pour des quantités importantes les couleurs (attention : gamme réduite) sont celles indiquées dans le tableau des couleurs.

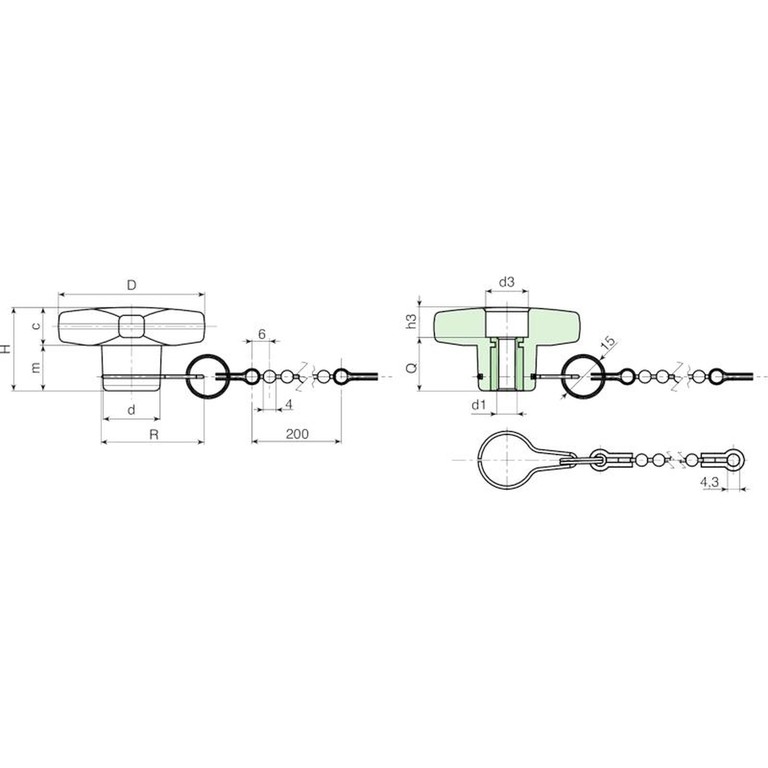

| Code | Art. | D | H | d | R | c | m | d3 | h3 | d1 6H | Q | Poids (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F18832.0002 | F18832.TM0401CAT | 32 | 23 | 15 | 32 | 11 | 11 | 10 | 5 | M4 | 18 | 12 |
| F18832.0005 | F18832.TM0501CAT | 32 | 23 | 15 | 32 | 11 | 11 | 10 | 5 | M5 | 18 | 13 |
| F18832.0009 | F18832.TM0601CAT | 32 | 23 | 15 | 32 | 11 | 11 | 10 | 5 | M6 | 18 | 13.5 |
| F18840.0003 | F18840.TM0601CAT | 40 | 24.5 | 16 | 33 | 12 | 12.5 | 12 | 6.5 | M6 | 18 | 16 |
| F18840.0008 | F18840.TM0801CAT | 40 | 24.5 | 16 | 33 | 12 | 12.5 | 12 | 6.5 | M8 | 18 | 18 |
| F18850.0002 | F18850.TM0601CAT | 50 | 29 | 20 | 35 | 14 | 15 | 14 | 11 | M6 | 18 | 26 |
| F18850.0005 | F18850.TM0801CAT | 50 | 29 | 20 | 35 | 14 | 15 | 14 | 11 | M8 | 18 | 27 |
| F18850.0009 | F18850.TM1001CAT | 50 | 29 | 20 | 35 | 14 | 15 | 14 | 11 | M10 | 18 | 28 |
| F18860.0002 | F18860.TM0801CAT | 60 | 34 | 24 | 38 | 15.5 | 18.5 | 16 | 16 | M8 | 18 | 37 |
| F18860.0006 | F18860.TM1001CAT | 60 | 34 | 24 | 38 | 15.5 | 18.5 | 16 | 16 | M10 | 18 | 41 |
| F18860.0010 | F18860.TM1201CAT | 60 | 34 | 24 | 38 | 15.5 | 18.5 | 16 | 16 | M12 | 18 | 43 |
