Matériel :
Polyamide renforcé. Résistant aux huiles et aux graisses.
Surface :
Satinée.
Couleur :
Noir(RAL 9011).
Inserts :
Douille avec trou fileté borgne en acier zingué (tolérance filetage 6H).
Insert latéral :
Douille avec trou fileté passant en laiton.
Ressort :
Ressort en acier inox (Aisi 302).
Vis de fixation :
Vis en acier bruni à tête pour tournevis.
Manche latéral :
Manche rotatif art. M145.
Demandes spéciales :
Sur demande et pour des quantités importantes, les inserts peuvent être fournis dans un autre matériau.
Sur demande et pour des quantités importantes les couleurs disponibles pour le corps du levier sont celles indiquées dans le tableau.

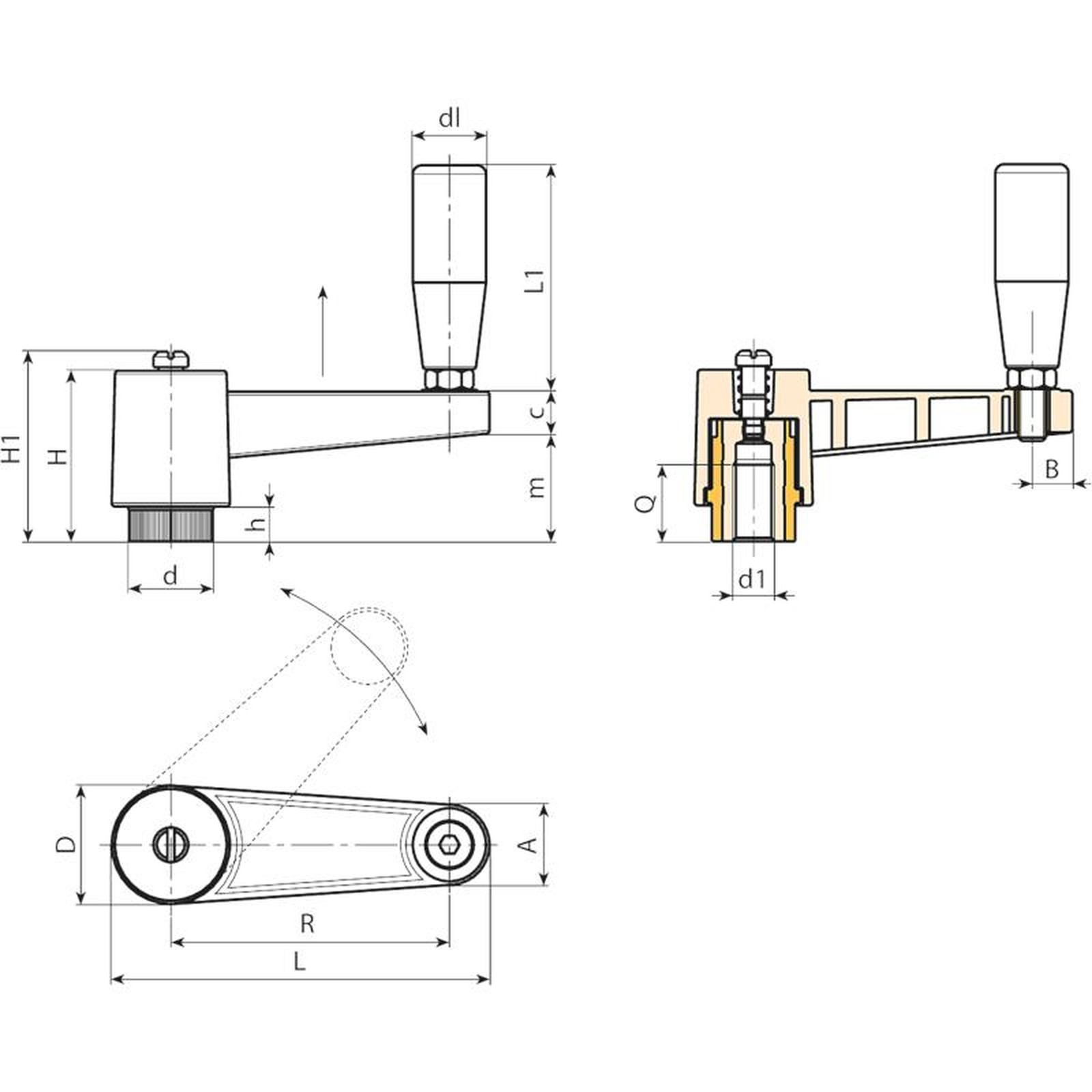

| Code | Art. | L | R | H | D | d | m | c | A | B | h | H1 | d1 6H | Q | dl | L1 | Poids (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| E513065.0001 | E513065.TM0801 | 88,5 | 65 | 46 | 27 | 19 | 30 | 13 | 17 | 9 | 10 | - | M8 | 18 | 20 | 56 | 96 |
| E513065.0002 | E513065.TM1001 | 88,5 | 65 | 46 | 27 | 19 | 30 | 13 | 17 | 9 | 10 | - | M10 | 18 | 20 | 56 | 92 |
| E513065.0003 | E513065.TM1201 | 88,5 | 65 | 46 | 27 | 19 | 30 | 13 | 17 | 9 | 10 | - | M12 | 18 | 20 | 56 | 91 |
| E513080.0001 | E513080.TM1201 | 109 | 80 | 50 | 34 | 24,5 | 33 | 13 | 22 | 12 | 11 | 54 | M12 | 22 | 23,5 | 68 | 177 |
| E513080.0002 | E513080.TM1401 | 109 | 80 | 50 | 34 | 24,5 | 33 | 13 | 22 | 12 | 11 | 54 | M14 | 22 | 23,5 | 68 | 179 |
| E513080.0003 | E513080.TM1601 | 109 | 80 | 50 | 34 | 24,5 | 33 | 13 | 22 | 12 | 11 | 54 | M16 | 22 | 23,5 | 68 | 169 |
| E513110.0001 | E513110.TM1201 | 139 | 110 | 50 | 34 | 24,5 | 33 | 13 | 22 | 12 | 11 | 54 | M12 | 22 | 23,5 | 68 | 196 |
| E513110.0002 | E513110.TM1401 | 139 | 110 | 50 | 34 | 24,5 | 33 | 13 | 22 | 12 | 11 | 54 | M14 | 22 | 23,5 | 68 | 200 |
| E513110.0003 | E513110.TM1601 | 139 | 110 | 50 | 34 | 24,5 | 33 | 13 | 22 | 12 | 11 | 54 | M16 | 22 | 23,5 | 68 | 205 |
