NUPPI, JOSSA HITSAUSKELPOINEN SILEÄ LUKITUSTAPPI MUSTATTUA TERÄSTÄ
Sileärunkoiset lukitustapit, vaihtoehtoiset kiinnitykset
Materiaalit:
(4) Sakaranuppi vahvistettua polyamidia.
Kestää öljyjä ja rasvoja.
Pinta:
(4) Satinoitu.
(1-2) Sileä.
Väri:
(4) Musta (RAL 9011).
(1-2) Mustauksella saatu musta.
Istukat:
(3) Jousi sinkittyä terästä.
(2) Rei'itetty sileä runko hitsauskelpoista terästä.
(1) Lukitustapin tappiosa sitkeää karkaistua terästä.
HUOMAA:
> Lukitustapin vartta varten tehtävään asennusreikään suositellaan toleranssia H7.
Erikoistilaukset:
Määrästä riippuen nuppi voidaan toimittaa tilauksesta väritaulukon mukaisesti.
HUOMAA:
Teräsrungon koneeseen hitsaamisen aikana mahdollisesti ilmenevien ongelmien välttämiseksi muovinuppi toimitetaan irrallisena. Nuppi voidaan kiertää paikalleen sen jälkeen kun kappale on jäähtynyt.

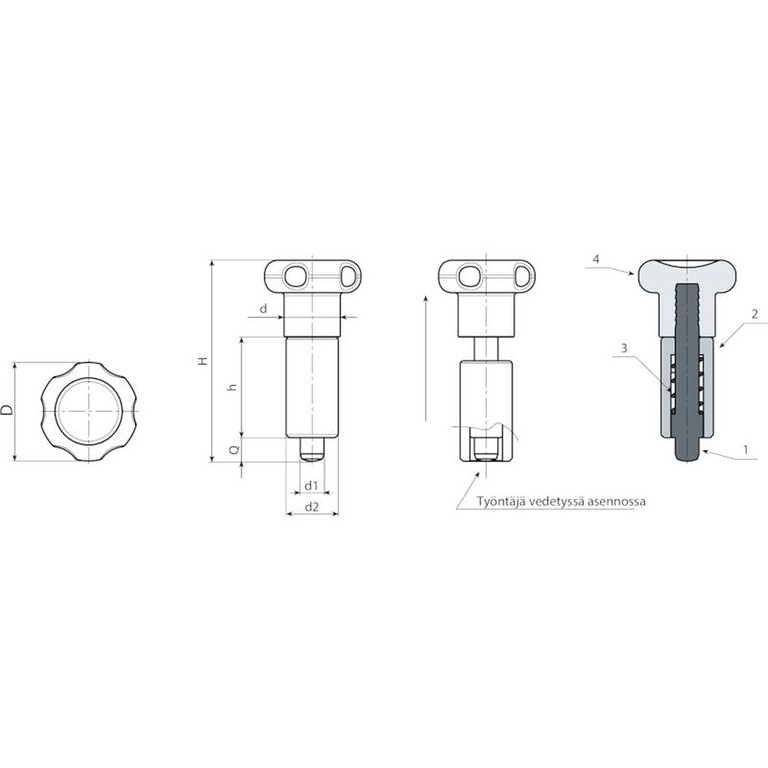

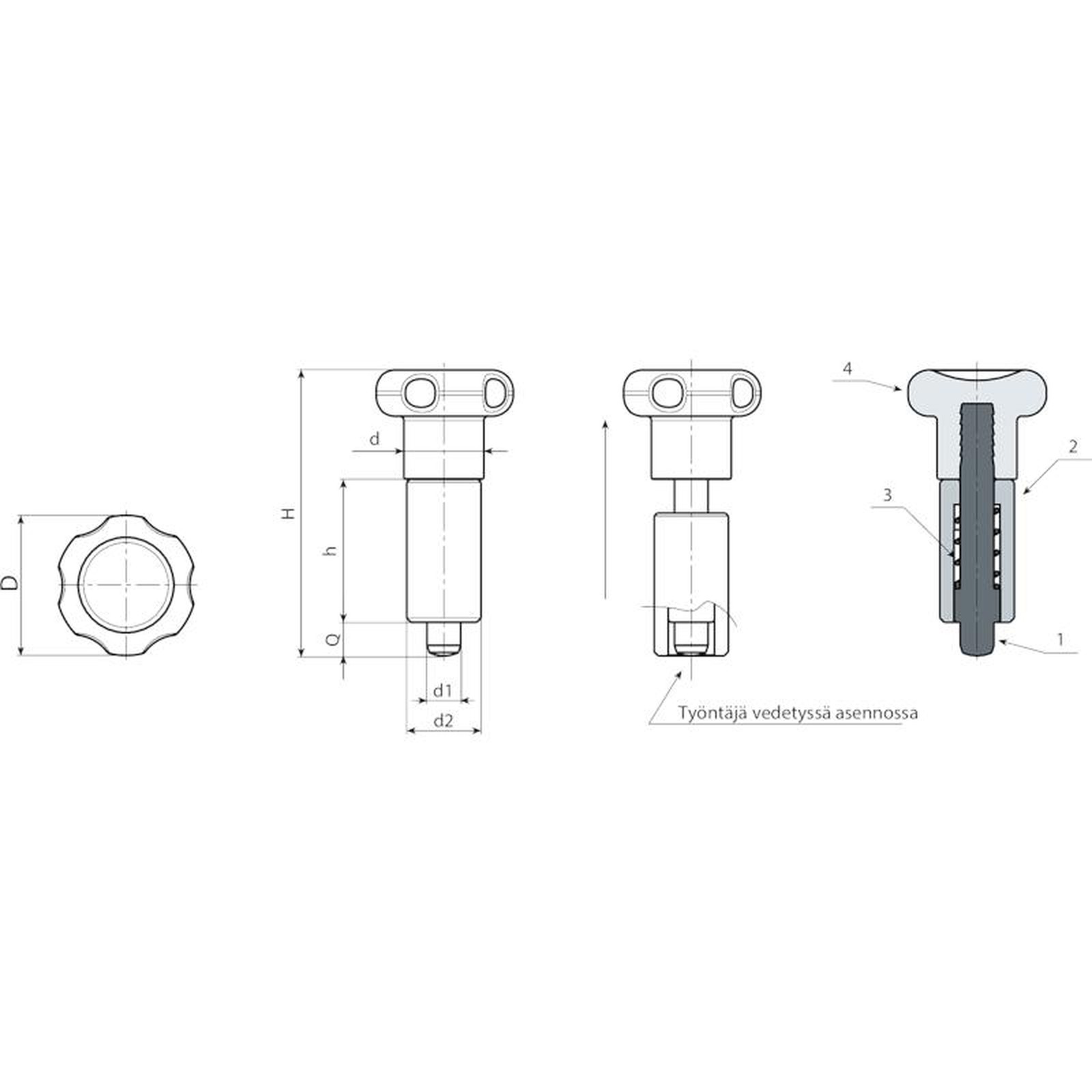

| Koodi | Art. | D | H | h | d2 | d | d1 -0,02 -0,04 | Q | Paino (g) |
|---|---|---|---|---|---|---|---|---|---|
| W806.0001 | W806.Q0501 | 22 | 45 | 22 | 12 | 12 | 5 | 5 | 23 |
| W806.0002 | W806.Q0601 | 27 | 54 | 26 | 14 | 14 | 6 | 6 | 40 |
| W806.0003 | W806.Q0801 | 33 | 68 | 34 | 18 | 19 | 8 | 8 | 84 |
