W797

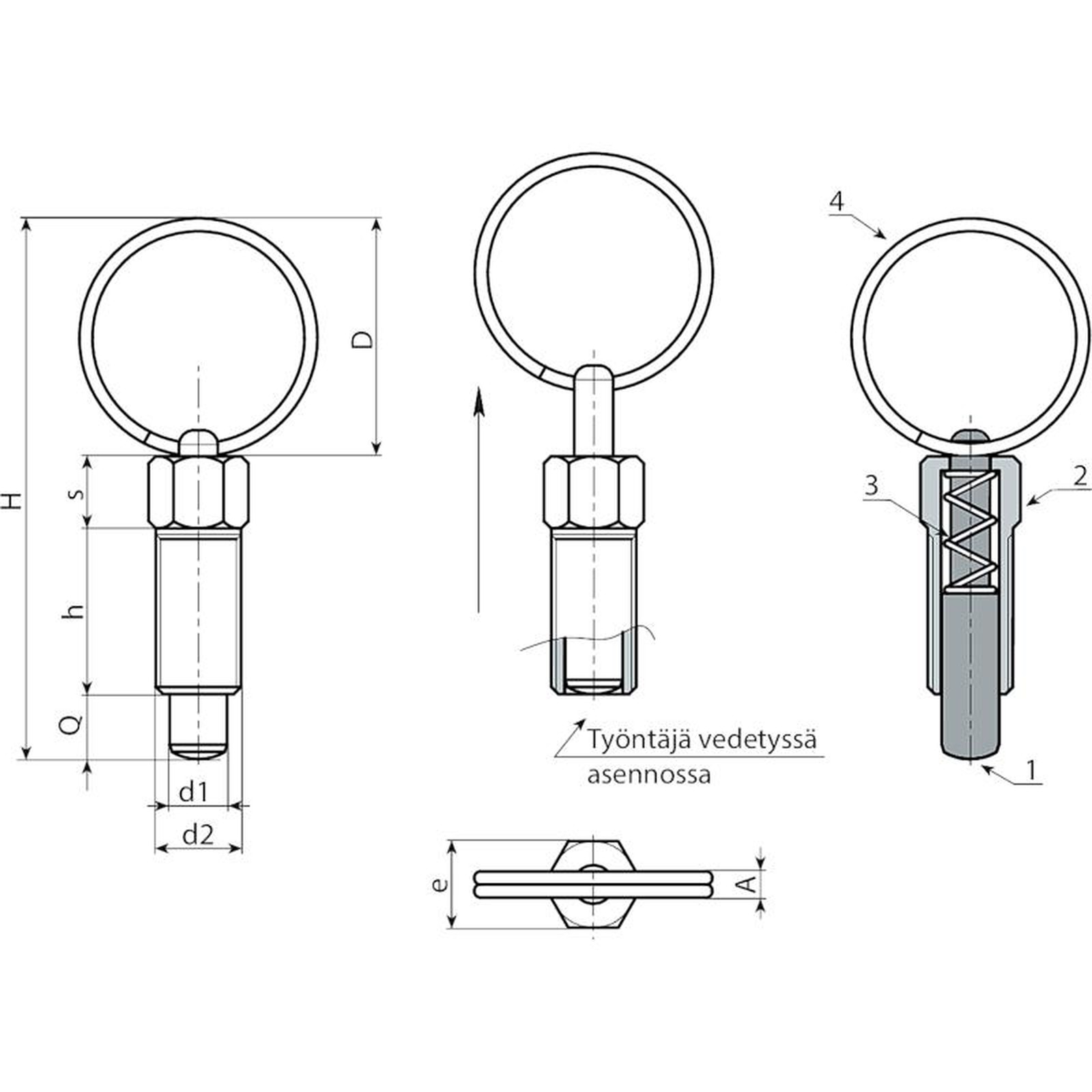

KIERTEITETTY TERÄKSINEN LUKITUSTAPPI, RENKAALLINEN
Kierteitetyt lukitustapit, karkea kierre - nupiton
Materiaalit:
(1) Lukitustapin tappiosa ruostumatonta terästä (AISI 303).
(3) Ruostumaton teräsjousi (AISI 302).
(4) Joustorengas, ruostumatonta jousiterästä.
W797:
(2) Lukitustapin runko kierteitetty, automaattiterästä.
W797CIN:
(2) Lukitustapin runko kierteitetty, ruostumatonta terästä (AISI 303).
Pinta:
W797:
(2) Sinkitty.
(4) Käsittelemätön.
W797CIN:
(1-2-4) Käsittelemätön.
HUOMAA:
> Lukitustapin vartta varten tehtävään asennusreikään suositellaan toleranssia H7.
Erikoistilaukset:
Ei mitään.
Versio W797 - sinkittyä terästä
| Koodi | Art. | D | H | h | A | e | s | d2 | d1 -0,02 -0,04 | Q | Paino (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| W797.0001 | W797.J04 | 15 | 35.5 | 12 | 2 | 6 | 4.5 | M6 | 4 | 4 | 5 |
| W797.0003 | W797.J05 | 19 | 46 | 16 | 2.5 | 8 | 6 | M8 | 5 | 5 | 11 |
| W797.0005 | W797.J06 | 27 | 60.5 | 20 | 3 | 10 | 7.5 | M10 | 6 | 6 | 23 |
| W797.0007 | W797.J08 | 33 | 75 | 24 | 3.5 | 12 | 9 | M12 | 8 | 8 | 38 |
Versio W797 CIN - ruostumatonta terästä (AISI 303)
| Koodi | Art. | D | H | h | A | e | s | d2 | d1 -0,02 -0,04 | Q | Paino (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| W797.0002 | W797.J04CIN | 15 | 35.5 | 12 | 2 | 6 | 4.5 | M6 | 4 | 4 | 5 |
| W797.0004 | W797.J05CIN | 19 | 46 | 16 | 2.5 | 8 | 6 | M8 | 5 | 5 | 11 |
| W797.0006 | W797.J06CIN | 27 | 60.5 | 20 | 3 | 10 | 7.5 | M10 | 6 | 6 | 23 |
| W797.0008 | W797.J08CIN | 33 | 75 | 24 | 3.5 | 12 | 9 | M12 | 8 | 8 | 38 |
