W796
NUPPI, JOSSA KIERTEITETTY TERÄKSINEN LUKITUSTAPPI – MUKANA MUTTERI
Kierteitetyt lukitustapit, karkea kierre - nupillinen

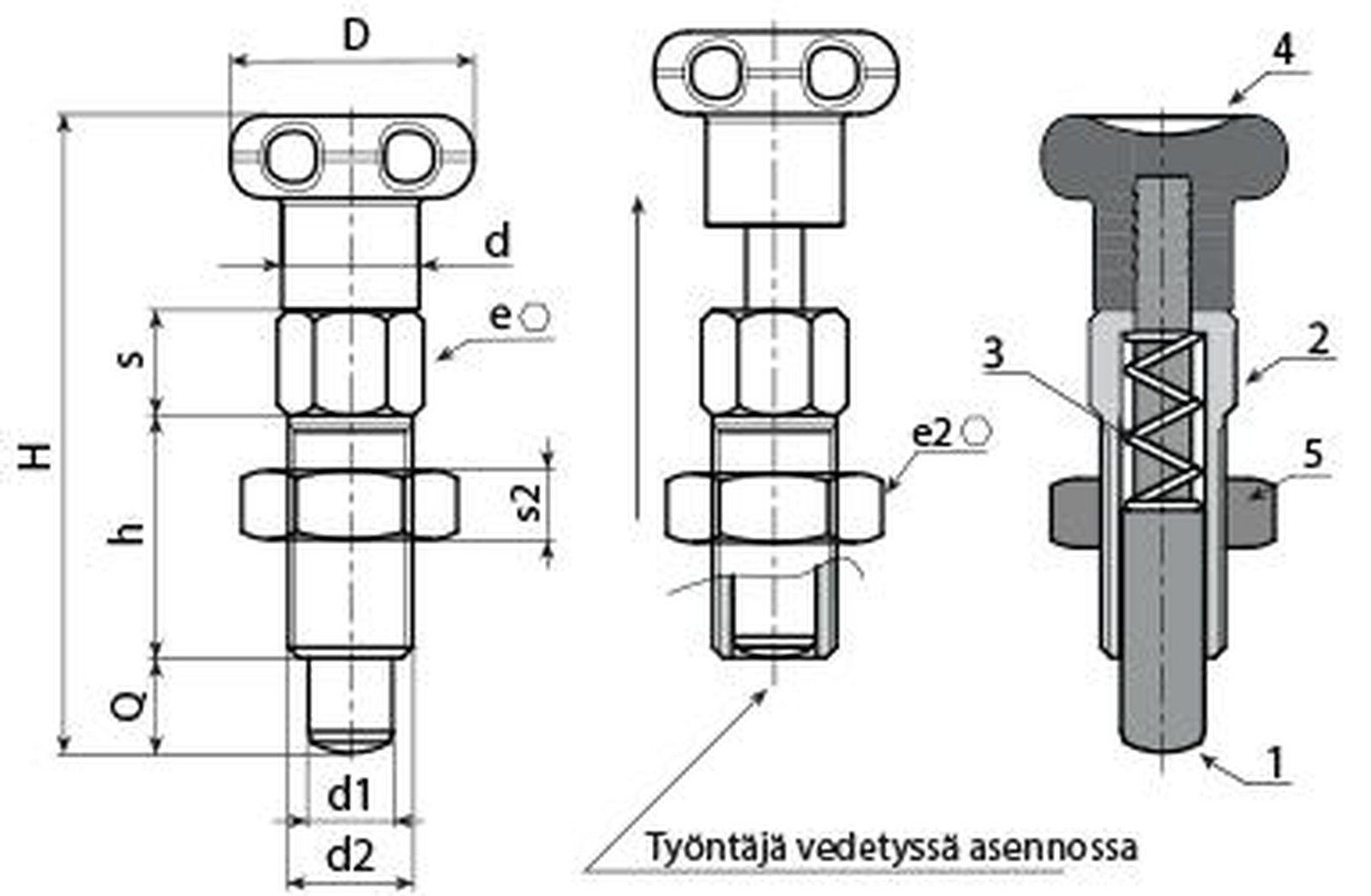

Materiaalit:
(1) Lukitustapin tappiosa ruostumatonta terästä (AISI 303).
(3) Ruostumaton teräsjousi (AISI 302).
(4) Sakaranuppi vahvistettua polyamidia. Ei irrotettavissa. Kestää öljyjä ja rasvoja.
W796:
(2) Lukitustapin runko kierteitetty, automaattiterästä.
(5) Teräksinen kierteitetty lukitusmutteri (UNI 5589).
W796 CIN:
(2) Lukitustapin runko kierteitetty, ruostumatonta terästä (AISI 303).
(5) Kierteitetty lukitusmutteri ruostumatonta terästä (AISI 304) (UNI 5589).
Pinta:
(4) Satinoitu.
(1-2-5) Sileä.
Väri:
(4) Musta (RAL 9011).
W796:
(2-5) Sinkitty.
W796 CIN:
(1-2-5) Käsittelemätön.
HUOMAA:
> Lukitustapin vartta varten tehtävään asennusreikään suositellaan toleranssia H7.
> Mutteri toimitetaan koottuna.
Erikoistilaukset:
Tilauksesta mutteri voidaan toimittaa irrallisena.
Versio W796 - sinkittyä terästä
| Koodi | Art. | D | d | H | h | e | s | d2 | e2 | s2 | d1 -0,02 -0,04 | Q | Paino (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W796.0001 | W796.J0401 | 14 | 7 | 33 | 12 | 6 | 5 | M6 | 10 | 4 | 4 | 4 | 5 |
| W796.0003 | W796.J0501 | 18 | 9 | 42 | 16 | 8 | 6 | M8 | 13 | 5 | 5 | 5 | 11 |
| W796.0005 | W796.J0601 | 22 | 11 | 52 | 20 | 10 | 7,5 | M10 | 17 | 6 | 6 | 6 | 23 |
| W796.0007 | W796.J0801 | 24 | 13 | 61 | 24 | 12 | 9 | M12 | 19 | 7 | 8 | 8 | 38 |
Versio W796 CIN - ruostumatonta terästä (AISI 303)
| Koodi | Art. | D | d | H | h | e | s | d2 | e2 | s2 | d1 -0,02 -0,04 | Q | Paino (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W796.0002 | W796.J0401CIN | 14 | 7 | 33 | 12 | 6 | 5 | M6 | 10 | 4 | 4 | 4 | 5 |
| W796.0004 | W796.J0501CIN | 18 | 9 | 42 | 16 | 8 | 6 | M8 | 13 | 5 | 5 | 5 | 11 |
| W796.0006 | W796.J0601CIN | 22 | 11 | 52 | 20 | 10 | 7,5 | M10 | 17 | 6 | 6 | 6 | 23 |
| W796.0008 | W796.J0801CIN | 24 | 13 | 61 | 24 | 12 | 9 | M12 | 19 | 7 | 8 | 8 | 38 |
