W723CIN
POMELLO CON SPINTORE FILETTATO IN ACCIAIO INOX INTEGRALE CON BLOCCAGGIO - CON DADO DI BLOCCAGGIO
Kierteitetyt lukitustapit, hieno kierre - kokonaan ruostumatonta terästä

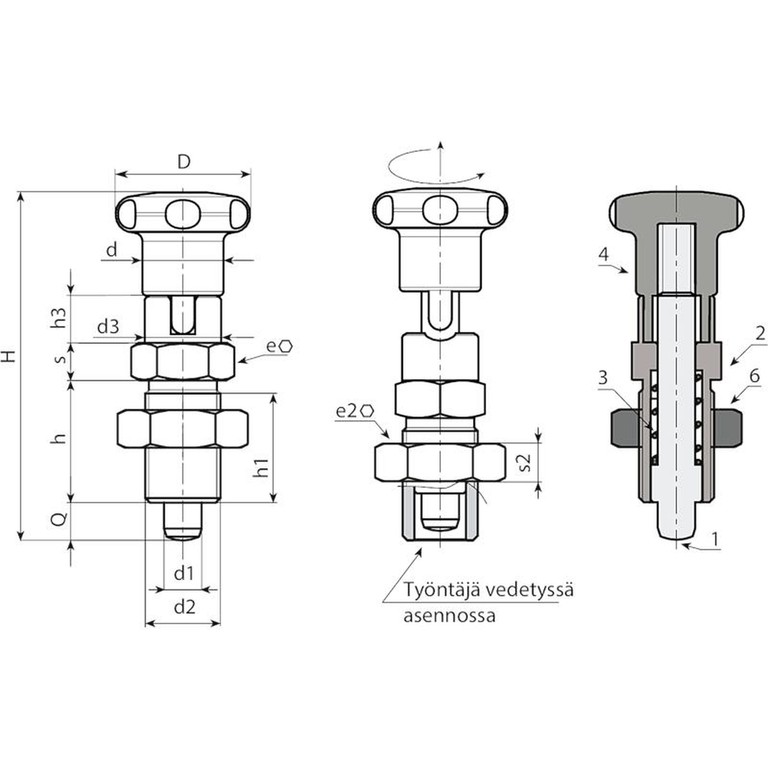

Materiaalit:
(1) Lukitustapin tappiosa ruostumatonta terästä (AISI 303).
(2) Kuusiomainen kierteitetty rengas ruostumatonta terästä (AISI 303).
(3) Ruostumaton teräsjousi (AISI 301).
(4) Sorvattu sakaranuppi ruostumatonta terästä (AISI 303).
(5) Kiinnitysruuvi ruostumatonta terästä (AISI 304).
Pinta:
Satinoitu.
Väri:
Käsittelemätön.
HUOMAA:
> Lukitustapin vartta varten tehtävään asennusreikään suositellaan toleranssia H7.
> Mutteri toimitetaan koottuna.
Erikoistilaukset:
Määrästä riippuen tilauksesta lukitustappi voidaan toimittaa täysin irrallisena.
Tilauksesta mutteri voidaan toimittaa irrallisena.
Versio W723 CIN - mutterin kanssa

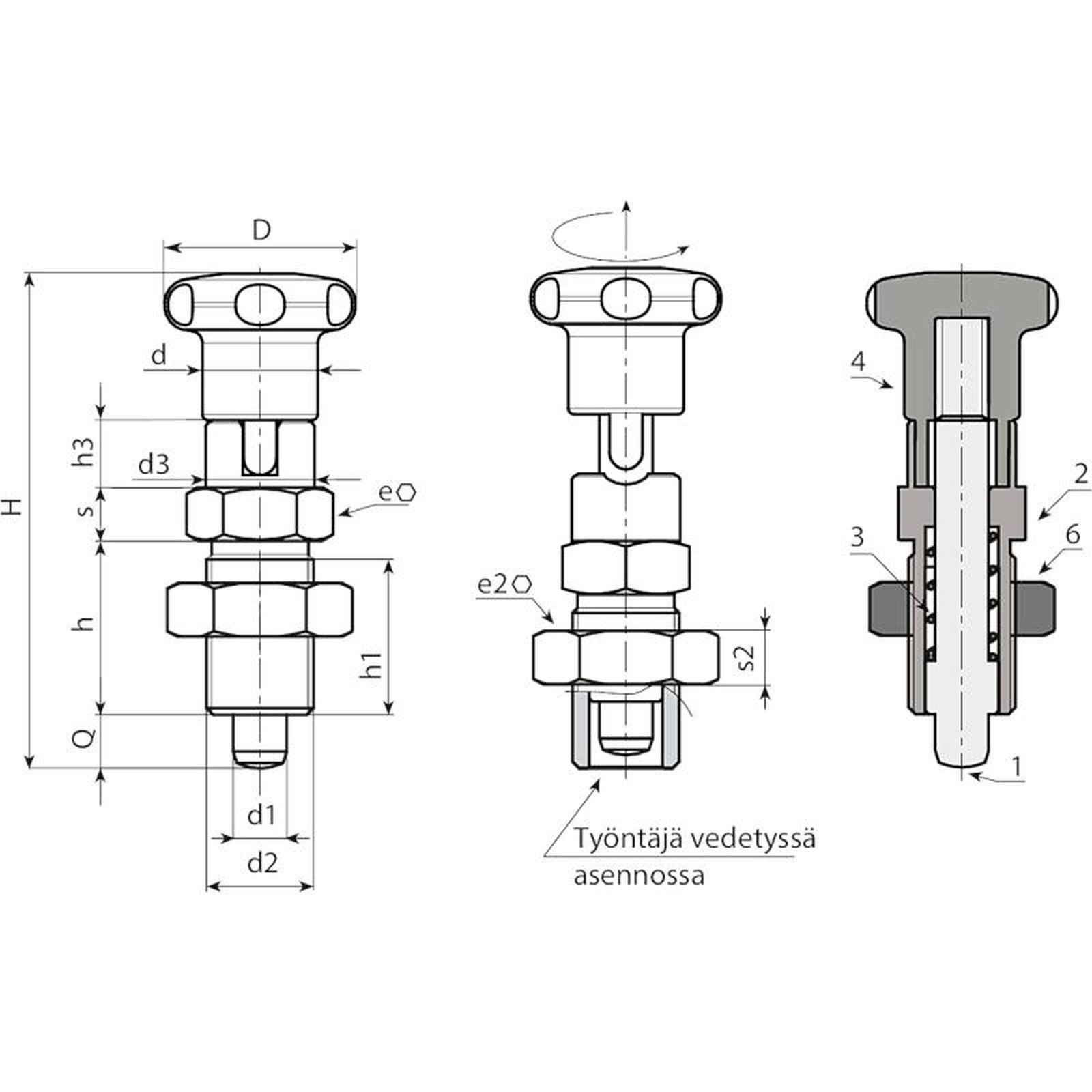

| Koodi | Art. | D | H | h | h1 | h3 | d3 | d2 | d | e | s | e2 | s2 | d1 -0,02 -0,04 | Q | Paino (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W723.0001 | W723.I0501CIN | 22 | 52 | 17 | 15 | 6.5 | 12 | M10x1 | 12 | 12 | 5 | 17 | 6 | 5 | 5 | - |
| W723.0002 | W723.I0601CIN | 27 | 61 | 20 | 18 | 7.5 | 14 | M12x1,5 | 14 | 14 | 6 | 19 | 7 | 6 | 6 | - |
| W723.0004 | W723.I0801CIN | 32 | 77 | 26 | 23 | 9.5 | 19 | M16x1,5 | 19 | 19 | 8 | 24 | 8 | 8 | 8 | - |
| W723.0005 | W723.I1001CIN | 33 | 90 | 33 | 30 | 11.5 | 19 | M20x1,5 | 20 | 22 | 10 | 30 | 9 | 10 | 10 | 240 |
