P821

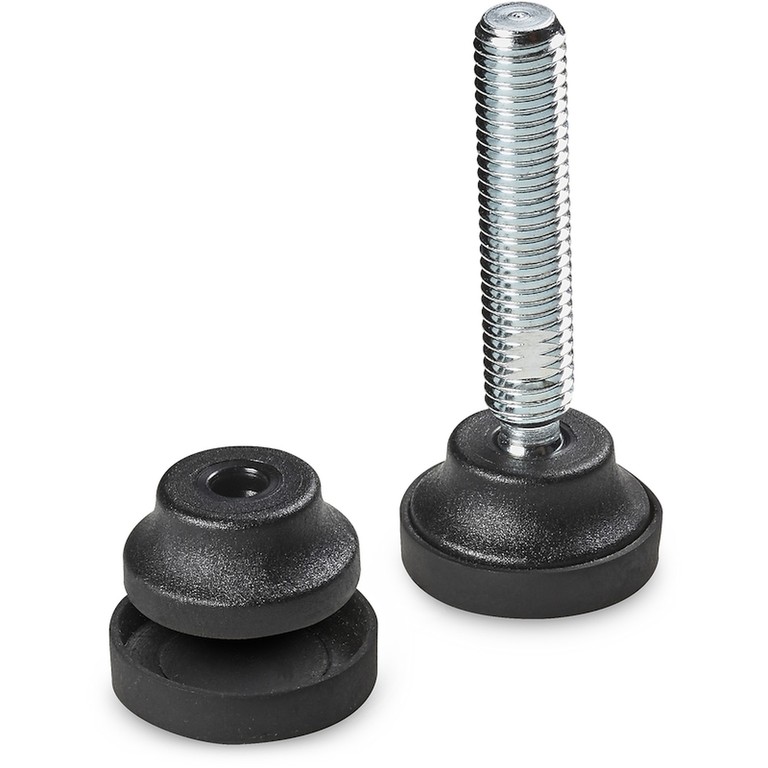

TÄYSI TUKI- JA TYÖNTÖJALKA, LUISTAMATON ALUSTA
Muovijalat - nivelletty varsi + luistamisenesto
Materiaalit:
Vahvistettu polyamidi.
Kestää öljyjä ja rasvoja.
Pinta:
Satinoitu.
Väri:
Musta(RAL 9011).
Istukat:
Kierteitetty varsi, pallonivel sinkittyä terästä (kierretoleranssi 6g); jyrsintä säätöavainta varten.
Luistamaton alusta:
Luistamaton alusta, termoplastista SBS-kumia, 75 Shore, vain musta väri RAL 9011. Asennettu painamalla.
Erikoistilaukset:
Määrästä riippuen voidaan tilauksesta toimittaa istukat halutun pituisina.
Määrästä riippuen voidaan tilauksesta toimittaa istukoita myös muista materiaaleista valmistettuina.
Määrästä riippuen tilauksesta jalka voidaan toimittaa oranssina (RAL 2004).

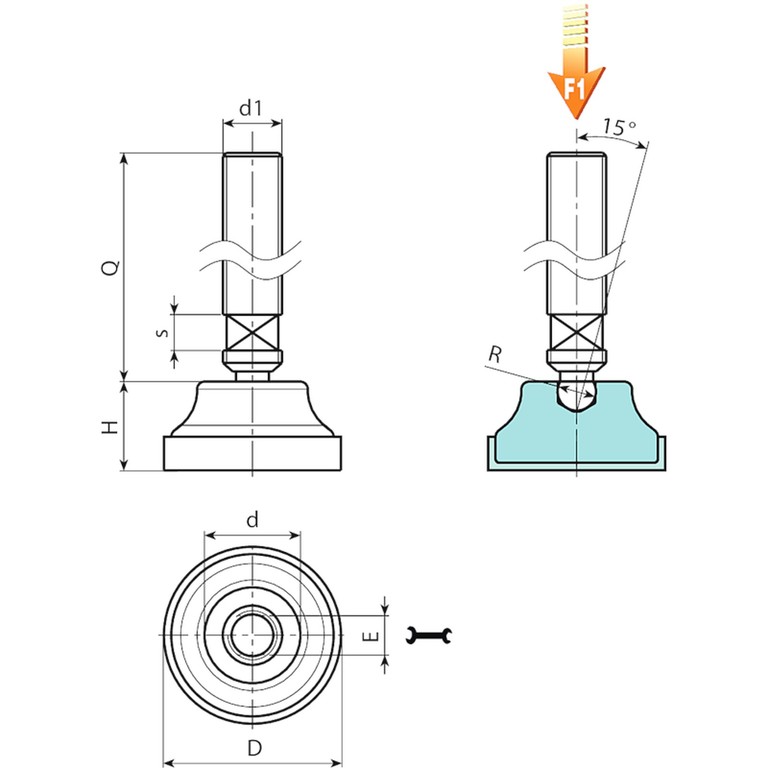

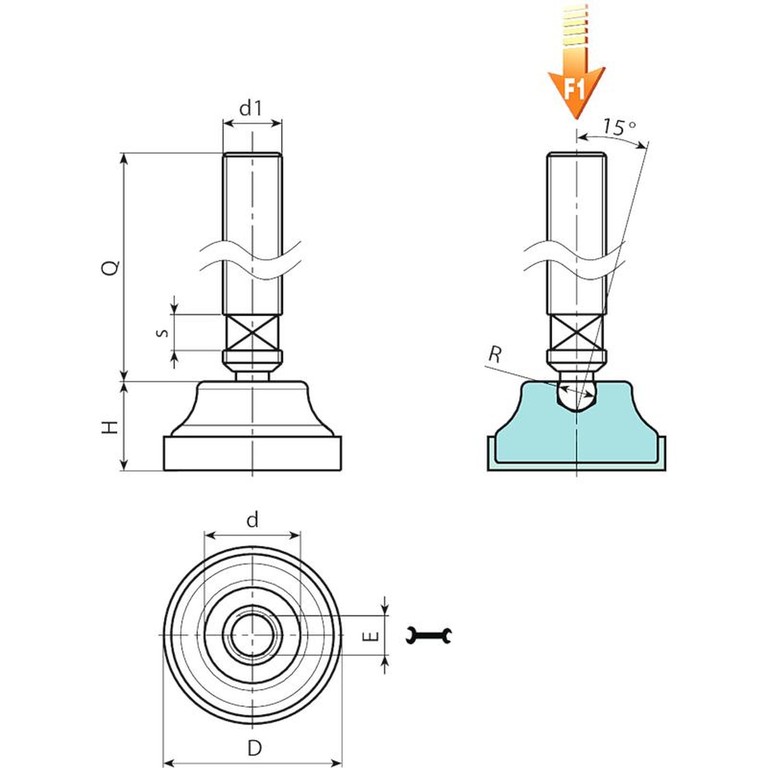

| Koodi | Art. | D | H | d | E | s | R | d1 6g | Q | Paino (g) | F1 (kN) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| P821019.0001 | P821019.TM08X5001 | 21 | 12 | 13 | 6 | 6 | 6.1 | M8 | 50 | 21 | 4 |
| P821019.0002 | P821019.TM08X9001 | 21 | 12 | 13 | 6 | 6 | 6.1 | M8 | 90 | 33 | 4 |
| P821022.0001 | P821022.TM08X5001 | 24 | 13 | 15 | 6 | 6 | 6.1 | M8 | 50 | 22 | 4 |
| P821022.0003 | P821022.TM08X9001 | 24 | 13 | 15 | 6 | 6 | 6.1 | M8 | 90 | 34 | 4 |
| P821022.0005 | P821022.TM10X5001 | 24 | 13 | 15 | 8 | 6 | 7.8 | M10 | 50 | 32 | 4 |
| P821022.0006 | P821022.TM10X9001 | 24 | 13 | 15 | 8 | 6 | 7.8 | M10 | 90 | 51 | 4 |
| P821026.0001 | P821026.TM08X5001 | 28 | 14.5 | 18 | 6 | 6 | 6.1 | M8 | 50 | 26 | 4 |
| P821026.0003 | P821026.TM08X9001 | 28 | 14.5 | 18 | 6 | 6 | 6.1 | M8 | 90 | 38 | 4 |
| P821026.0005 | P821026.TM10X5001 | 28 | 14.5 | 18 | 8 | 6 | 7.8 | M10 | 50 | 36 | 4 |
| P821026.0006 | P821026.TM10X9001 | 28 | 14.5 | 18 | 8 | 6 | 7.8 | M10 | 90 | 55 | 4 |
| P821026.0008 | P821026.TM12X5001 | 28 | 14.5 | 18 | 10 | 6 | 9.4 | M12 | 50 | 48 | 4 |
| P821026.0009 | P821026.TM12X9001 | 28 | 14.5 | 18 | 10 | 6 | 9.4 | M12 | 90 | 75 | 4 |
Huomaa: Ilmaistu kuormitusraja F1 on 30 % murtolujuutta pienempi ja se oletetaan staattiseksi.
Tapin pituus tilauksesta, vähintään 150 kappaletta.
