P703

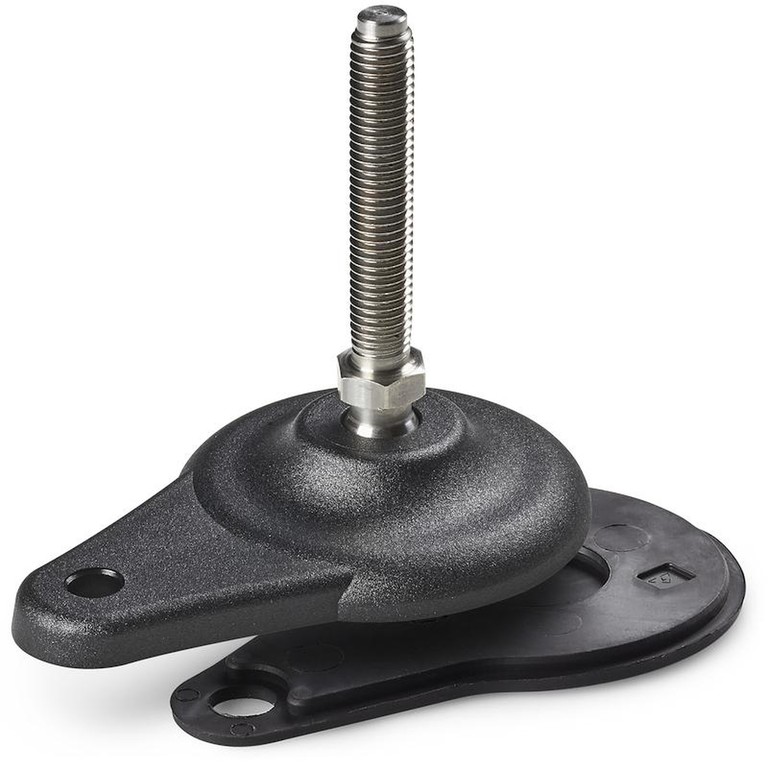

TUKIJALKA, SIVUKIINNITYS MAAHAN NIVELLETYLLÄ A-TYYPPISELLÄ VARRELLA, TERÄSTÄ, PALLO 15 JA LUISTAMATON ALUSTA
Muovijalat ja sivukiinnitys - nivelletty varsi + luistamisenesto
Materiaalit:
Vahvistettu polyamidi.
Kestää öljyjä ja rasvoja.
Pinta:
Satinoitu.
Väri:
Musta(RAL 9011).
Istukat:
P703
Kierteitetty ja nivelletty varsi (pallo 15), kuusiomainen alusta, sinkittyä terästä (kierretoleranssi 6g).
P703CIN:
Kierteitetty ja nivelletty varsi (pallo 15), kuusiomainen alusta, ruostumatonta terästä (AISI 303) (kierretoleranssi 6g).
Luistamaton alusta:
Luistamaton alusta, termoplastista SBS-kumia, 75 Shore, musta väri RAL 9011. Kestää öljyjä ja rasvoja. Asennettu painamalla.
Kiinnitys maahan:
Läpireikä tehty puristamalla muoviin.
Erikoistilaukset:
Määrästä riippuen voidaan tilauksesta toimittaa istukat halutun pituisina.
Määrästä riippuen tilauksesta jalka voidaan toimittaa oranssina (RAL 2004).
Versio P703: Tukijalka, sivukiinnitys, A-tyyppinen varsi (kuusiomainen alusta) ja pallo 15 - luistamisenesto SBS-kumia

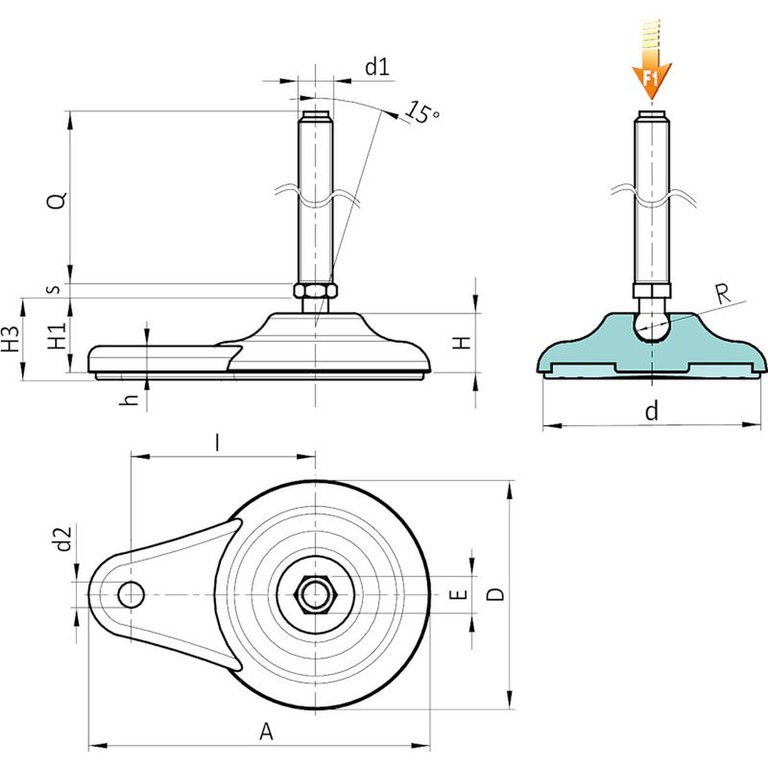

| Koodi | Art. | D | H | I | H1 | H3 | h | A | E | s | d2 | d | R | d1 6g | Q | Paino (g) | F1 (kN) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P703080.0001 | P703080.TM12X5001 | 80 | 20 | 65 | 26 | 29 | 9 | 120 | 16 | 6.5 | 9 | 70 | 15 | M12 | 50 | 143 | 13 |
| P703080.0002 | P703080.TM12X7001 | 80 | 20 | 65 | 26 | 29 | 9 | 120 | 16 | 6.5 | 9 | 70 | 15 | M12 | 70 | 156 | 13 |
| P703080.0004 | P703080.TM12X9001 | 80 | 20 | 65 | 26 | 29 | 9 | 120 | 16 | 6.5 | 9 | 70 | 15 | M12 | 90 | 171 | 13 |
| P703080.0006 | P703080.TM12X11001 | 80 | 20 | 65 | 26 | 29 | 9 | 120 | 16 | 6.5 | 9 | 70 | 15 | M12 | 110 | 187 | 13 |
| P703080.0009 | P703080.TM14X5001 | 80 | 20 | 65 | 26 | 29 | 9 | 120 | 16 | 6.5 | 9 | 70 | 15 | M14 | 50 | 155 | 13 |
| P703080.0010 | P703080.TM14X7001 | 80 | 20 | 65 | 26 | 29 | 9 | 120 | 16 | 6.5 | 9 | 70 | 15 | M14 | 70 | 185 | 13 |
| P703080.0012 | P703080.TM14X9001 | 80 | 20 | 65 | 26 | 29 | 9 | 120 | 16 | 6.5 | 9 | 70 | 15 | M14 | 90 | 196 | 13 |
| P703080.0013 | P703080.TM14X11001 | 80 | 20 | 65 | 26 | 29 | 9 | 120 | 16 | 6.5 | 9 | 70 | 15 | M14 | 110 | 213 | 13 |
| P703080.0016 | P703080.TM14X15001 | 80 | 20 | 65 | 26 | 29 | 9 | 120 | 16 | 6.5 | 9 | 70 | 15 | M14 | 150 | 230 | 13 |
| P703080.0017 | P703080.TM16X5001 | 80 | 20 | 65 | 26 | 29 | 9 | 120 | 16 | 6.5 | 9 | 70 | 15 | M16 | 50 | 171 | 13 |
| P703080.0032 | P703080.TM16X7001 | 80 | 20 | 65 | 26 | 29 | 9 | 120 | 16 | 6.5 | 9 | 70 | 15 | M16 | 70 | 197 | 13 |
| P703080.0020 | P703080.TM16X9001 | 80 | 20 | 65 | 26 | 29 | 9 | 120 | 16 | 6.5 | 9 | 70 | 15 | M16 | 90 | 223 | 13 |
| P703080.0022 | P703080.TM16X11001 | 80 | 20 | 65 | 26 | 29 | 9 | 120 | 16 | 6.5 | 9 | 70 | 15 | M16 | 110 | 248 | 13 |
| P703080.0024 | P703080.TM16X13001 | 80 | 20 | 65 | 26 | 29 | 9 | 120 | 16 | 6.5 | 9 | 70 | 15 | M16 | 130 | 274 | 13 |
| P703080.0026 | P703080.TM16X15001 | 80 | 20 | 65 | 26 | 29 | 9 | 120 | 16 | 6.5 | 9 | 70 | 15 | M16 | 150 | 299 | 13 |
| P703080.0028 | P703080.TM16X17001 | 80 | 20 | 65 | 26 | 29 | 9 | 120 | 16 | 6.5 | 9 | 70 | 15 | M16 | 170 | 327 | 13 |
| P703080.0030 | P703080.TM16X19001 | 80 | 20 | 65 | 26 | 29 | 9 | 120 | 16 | 6.5 | 9 | 70 | 15 | M16 | 190 | 350 | 13 |
Huomaa: Ilmaistu kuormitusraja F1 on 30 % murtolujuutta pienempi ja se oletetaan staattiseksi.
Tapin pituus tilauksesta, vähintään 100 kappaletta.
Versio P703CIN: Jalka, sivukiinnitys, A-tyyppinen varsi - RUOSTUMATONTA TERÄSTÄ - (kuusiollinen) ja pallo 15 - luistamisenesto SBS
| Koodi | Art. | D | H | I | H1 | H3 | h | A | E | s | d2 | d | R | d1 6g | Q | Paino (g) | F1 (kN) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P703080.0003 | P703080.TM12X7001CIN | 80 | 20 | 65 | 26 | 29 | 9 | 120 | 16 | 6.5 | 9 | 70 | 15 | M12 | 70 | 156 | 13 |
| P703080.0005 | P703080.TM12X9001CIN | 80 | 20 | 65 | 26 | 29 | 9 | 120 | 16 | 6.5 | 9 | 70 | 15 | M12 | 90 | 171 | 13 |
| P703080.0007 | P703080.TM12X11001CIN | 80 | 20 | 65 | 26 | 29 | 9 | 120 | 16 | 6.5 | 9 | 70 | 15 | M12 | 110 | 187 | 13 |
| P703080.0011 | P703080.TM14X7001CIN | 80 | 20 | 65 | 26 | 29 | 9 | 120 | 16 | 6.5 | 9 | 70 | 15 | M14 | 70 | 185 | 13 |
| P703080.0014 | P703080.TM14X11001CIN | 80 | 20 | 65 | 26 | 29 | 9 | 120 | 16 | 6.5 | 9 | 70 | 15 | M14 | 110 | 213 | 13 |
| P703080.0015 | P703080.TM14X13001CIN | 80 | 20 | 65 | 26 | 29 | 9 | 120 | 16 | 6.5 | 9 | 70 | 15 | M14 | 130 | 230 | 13 |
| P703080.0018 | P703080.TM16X5001CIN | 80 | 20 | 65 | 26 | 29 | 9 | 120 | 16 | 6.5 | 9 | 70 | 15 | M16 | 50 | 171 | 13 |
| P703080.0019 | P703080.TM16X7001CIN | 80 | 20 | 65 | 26 | 29 | 9 | 120 | 16 | 6.5 | 9 | 70 | 15 | M16 | 70 | 197 | 13 |
| P703080.0021 | P703080.TM16X9001CIN | 80 | 20 | 65 | 26 | 29 | 9 | 120 | 16 | 6.5 | 9 | 70 | 15 | M16 | 90 | 223 | 13 |
| P703080.0023 | P703080.TM16X11001CIN | 80 | 20 | 65 | 26 | 29 | 9 | 120 | 16 | 6.5 | 9 | 70 | 15 | M16 | 110 | 248 | 13 |
| P703080.0025 | P703080.TM16X13001CIN | 80 | 20 | 65 | 26 | 29 | 9 | 120 | 16 | 6.5 | 9 | 70 | 15 | M16 | 130 | 274 | 13 |
| P703080.0027 | P703080.TM16X15001CIN | 80 | 20 | 65 | 26 | 29 | 9 | 120 | 16 | 6.5 | 9 | 70 | 15 | M16 | 150 | 299 | 13 |
| P703080.0029 | P703080.TM16X17001CIN | 80 | 20 | 65 | 26 | 29 | 9 | 120 | 16 | 6.5 | 9 | 70 | 15 | M16 | 170 | 327 | 13 |
| P703080.0031 | P703080.TM16X19001CIN | 80 | 20 | 65 | 26 | 29 | 9 | 120 | 16 | 6.5 | 9 | 70 | 15 | M16 | 190 | 350 | 13 |
Huomaa: Ilmaistu kuormitusraja F1 on 30 % murtolujuutta pienempi ja se oletetaan staattiseksi.
Tapin pituus tilauksesta, vähintään 100 kappaletta.
