P544
TUKIJALKA KOKONAAN TERÄSTÄ, NIVELLETTY A-TYYPPINEN VARSI, PALLO 24 JA LUISTAMATON
Metallijalat ja nivelletty varsi + luistamisenesto
Materiaalit:
P544:
Jalan alusta sorvattua automaattiterästä.
P544CIN:
Jalan alusta sorvattua ruostumatonta terästä (AISI 303).
Pinta:
Sileä.
Väri:
P544:
Vakiotyyppinen sininen sinkitys.
P544CIN:
Käsittelemätön.
Istukat:
P544:
Kierteitetty ja nivelletty varsi (pallo 24), kuusiomainen alusta, sinkittyä terästä (kierretoleranssi 6g).
P544CIN:
Kierteitetty ja nivelletty varsi (pallo 24), kuusiomainen alusta, ruostumatonta terästä (AISI 303) (kierretoleranssi 6g).
Varren kiinnitys:
Vartta ei ole mahdollista irrottaa. Vartta ei ole mahdollista poistaa, sillä pesän reuna on puristettu.
Luistamaton alusta:
Luistamaton alusta, termoplastista TPV-kumia, 75 Shore, musta väri RAL 9011.
Kestää öljyjä ja rasvoja. Asennettu painamalla.
Erikoistilaukset:
Määrästä riippuen voidaan tilauksesta toimittaa istukat halutun pituisina.

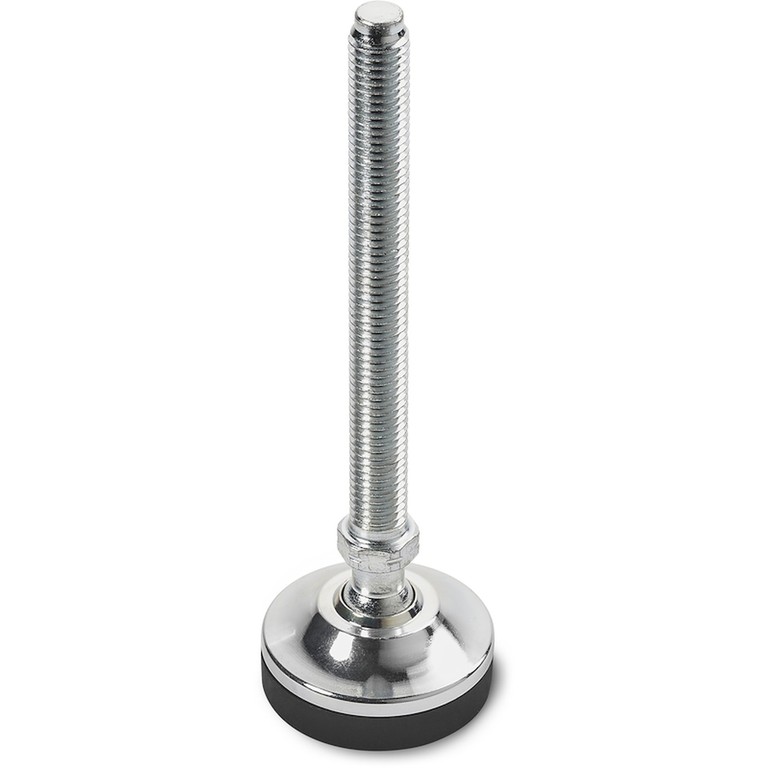

Versio P544: Tukijalka sinkittyä terästä, A-tyyppinen varsi (kuusiollinen) ja pallo 24 - luistamisenesto TPV-kumia

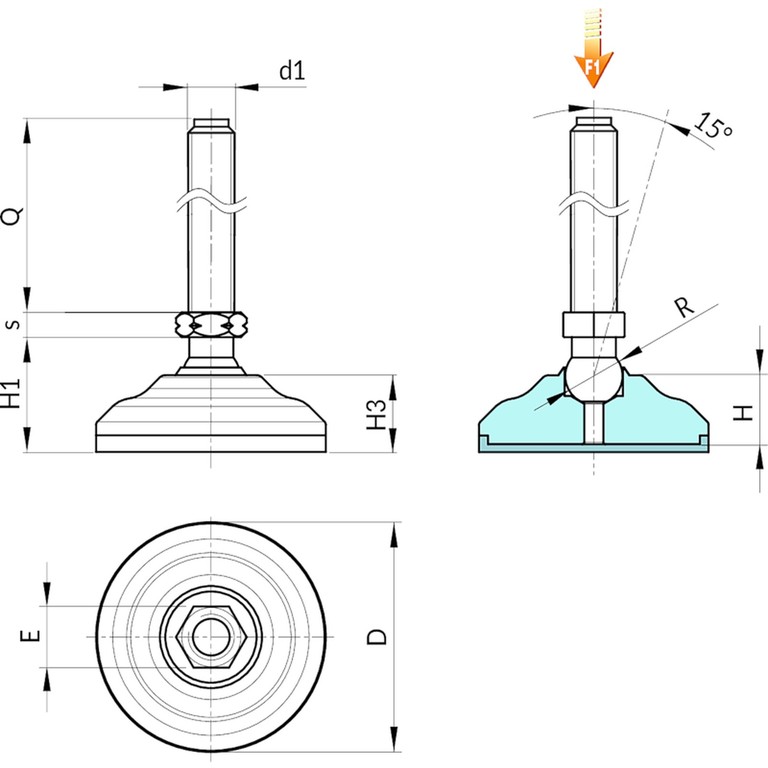

| Koodi | Art. | D | H | H1 | H3 | E | s | R | d1 6g | Q | Paino (g) | F1|(kN) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P54460.0011 | P54460.VZM16X090 | 60 | 20 | 32 | 22,5 | 24 | 10 | 24 | M16 | 90 | - | 60 |
| P54460.0012 | P54460.VZM16X110 | 60 | 20 | 32 | 22,5 | 24 | 10 | 24 | M16 | 110 | - | 60 |
| P54460.0013 | P54460.VZM16X130 | 60 | 20 | 32 | 22,5 | 24 | 10 | 24 | M16 | 130 | - | 60 |
| P54460.0014 | P54460.VZM16X150 | 60 | 20 | 32 | 22,5 | 24 | 10 | 24 | M16 | 150 | - | 60 |
| P54460.0015 | P54460.VZM16X170 | 60 | 20 | 32 | 22,5 | 24 | 10 | 24 | M16 | 170 | - | 60 |
| P54460.0016 | P54460.VZM20X090 | 60 | 20 | 32 | 22,5 | 24 | 10 | 24 | M20 | 90 | - | 90 |
| P54460.0017 | P54460.VZM20X110 | 60 | 20 | 32 | 22,5 | 24 | 10 | 24 | M20 | 110 | - | 90 |
| P54460.0018 | P54460.VZM20X130 | 60 | 20 | 32 | 22,5 | 24 | 10 | 24 | M20 | 130 | - | 90 |
| P54460.0019 | P54460.VZM20X150 | 60 | 20 | 32 | 22,5 | 24 | 10 | 24 | M20 | 150 | - | 90 |
| P54460.0020 | P54460.VZM20X170 | 60 | 20 | 32 | 22,5 | 24 | 10 | 24 | M20 | 170 | - | 90 |
Huomaa: Ilmaistu kuormitusraja F1 on 30 % murtolujuutta pienempi ja se oletetaan staattiseksi.
Tapin pituus tilauksesta, vähintään 100 kappaletta.

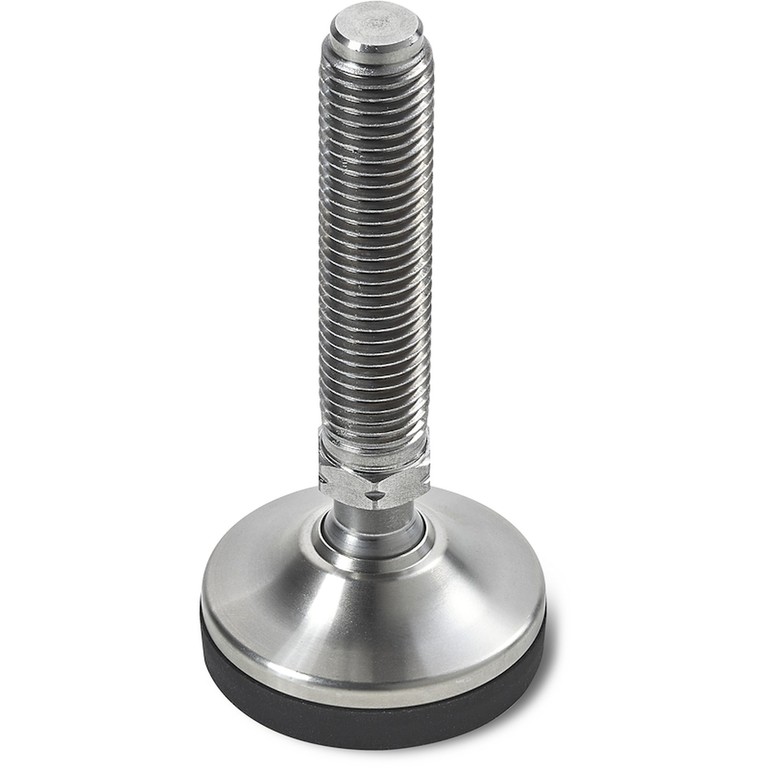

Versio P544CIN: Tukijalka ruostumatonta terästä, A-tyyppinen varsi (kuusiollinen) ja pallo 24 - luistamisenesto TPV-kumia
| Koodi | Art. | D | H | H1 | H3 | E | s | R | d1 6g | Q | Paino (g) | F1_(kN) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P54460.0001 | P54460.INM16X090CIN | 60 | 20 | 32 | 22,5 | 24 | 10 | 24 | M16 | 90 | - | 60 |
| P54460.0002 | P54460.INM16X110CIN | 60 | 20 | 32 | 22,5 | 24 | 10 | 24 | M16 | 110 | - | 60 |
| P54460.0003 | P54460.INM16X130CIN | 60 | 20 | 32 | 22,5 | 24 | 10 | 24 | M16 | 130 | - | 60 |
| P54460.0004 | P54460.INM16X150CIN | 60 | 20 | 32 | 22,5 | 24 | 10 | 24 | M16 | 150 | - | 60 |
| P54460.0005 | P54460.INM16X170CIN | 60 | 20 | 32 | 22,5 | 24 | 10 | 24 | M16 | 170 | - | 60 |
| P54460.0006 | P54460.INM20X090CIN | 60 | 20 | 32 | 22,5 | 24 | 10 | 24 | M20 | 90 | - | 60 |
| P54460.0007 | P54460.INM20X110CIN | 60 | 20 | 32 | 22,5 | 24 | 10 | 24 | M20 | 110 | - | 60 |
| P54460.0008 | P54460.INM20X130CIN | 60 | 20 | 32 | 22,5 | 24 | 10 | 24 | M20 | 130 | - | 60 |
| P54460.0009 | P54460.INM20X150CIN | 60 | 20 | 32 | 22,5 | 24 | 10 | 24 | M20 | 150 | - | 60 |
| P54460.0010 | P54460.INM20X170CIN | 60 | 20 | 32 | 22,5 | 24 | 10 | 24 | M20 | 170 | - | 60 |
Huomaa: Ilmaistu kuormitusraja F1 on 30 % murtolujuutta pienempi ja se oletetaan staattiseksi.
Tapin pituus tilauksesta, vähintään 100 kappaletta.
