P481

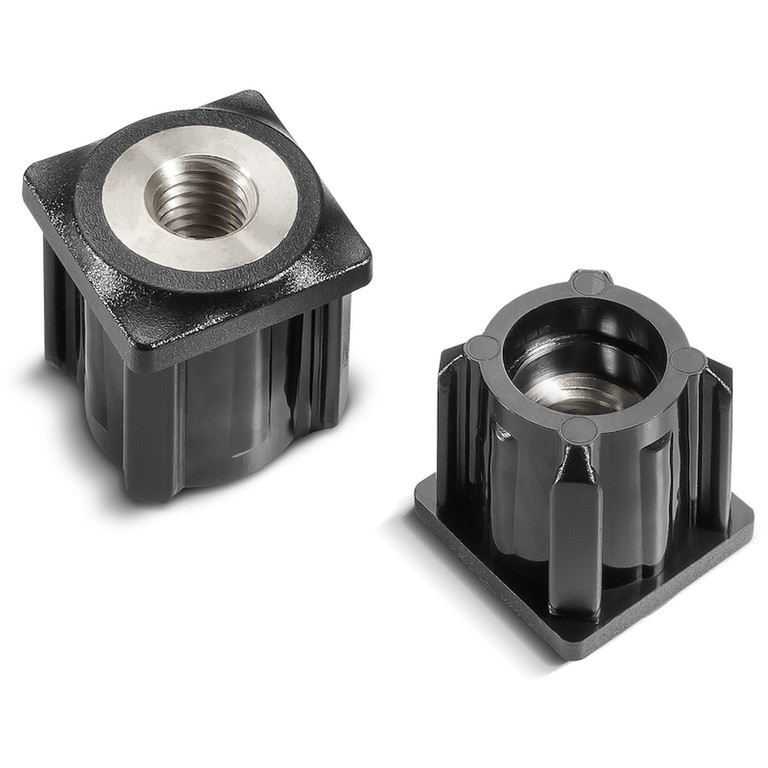

PUTKEN NELIÖMÄINEN TULPPA, JOSSA KIERTEITETTY LÄPIMENEVÄ ISTUKKA (RASKAS SARJA)
Kierrereikäiset tulpat
Materiaalit:
Vahvistettu polyamidi.
Kestää öljyjä ja rasvoja.
Pinta:
Satinoitu.
Väri:
Musta(RAL 9011).
Istukat:
Nikkelöity messinkiholkki, kierteitetty läpireikä (kierteen toleranssi 6H).
Kiinnitys:
Painamalla.
Erikoistilaukset:
Määrästä riippuen voidaan tilauksesta toimittaa istukoita myös muista materiaaleista valmistettuina.

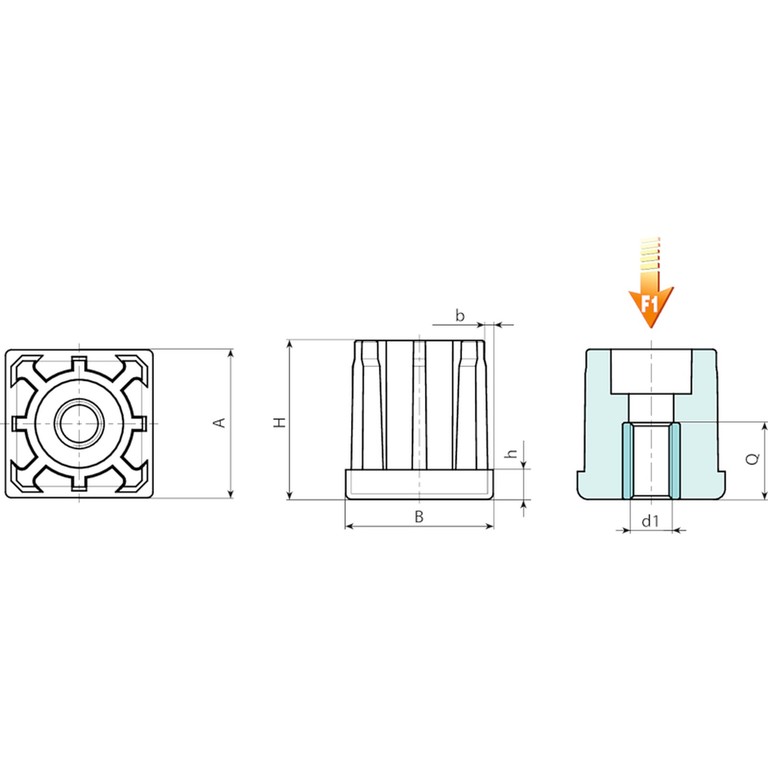

| Koodi | art. | A | B | H | h | b putken paksuus | d1 6H | Q | Paino (g) | F1 (kN) |
|---|---|---|---|---|---|---|---|---|---|---|
| P481030.0009 | ART_P481030.T1.5M0801 | 30 | 30 | 32.5 | 6 | 1,5 | M8 | 26 | 63 | 17 |
| P481030.0001 | ART_P481030.T1.5M1001 | 30 | 30 | 32.5 | 6 | 1,5 | M10 | 26 | 59 | 17 |
| P481030.0002 | ART_P481030.T1.5M1201 | 30 | 30 | 32.5 | 6 | 1,5 | M12 | 26 | 55 | 17 |
| P481030.0003 | ART_P481030.T1.5M1401 | 30 | 30 | 32.5 | 6 | 1,5 | M14 | 26 | 50 | 17 |
| P481030.0004 | ART_P481030.T1.5M1601 | 30 | 30 | 32.5 | 6 | 1,5 | M16 | 26 | 46 | 17 |
