O452
YLEISSARANA, ASENNETAAN KULMASSA OLEVAAN OVEEN KIERTEITETYLLÄ HOLKILLA
Kierteisillä istukoilla varustetut muovisaranat
Materiaalit:
Vahvistettu polyamidi.
Kestää öljyjä ja rasvoja.
Pinta:
Satinoitu.
Väri:
Musta(RAL 9011).
Istukat:
Tappi sinkittyä terästä.
Holkki, kierteitetty umpireikä, messinkiä (kierretoleranssi 6H).
(*) Holkki, kierteitetty umpireikä, sinkittyä terästä (kierretoleranssi 6H).
Erikoistilaukset:
Ei mitään.

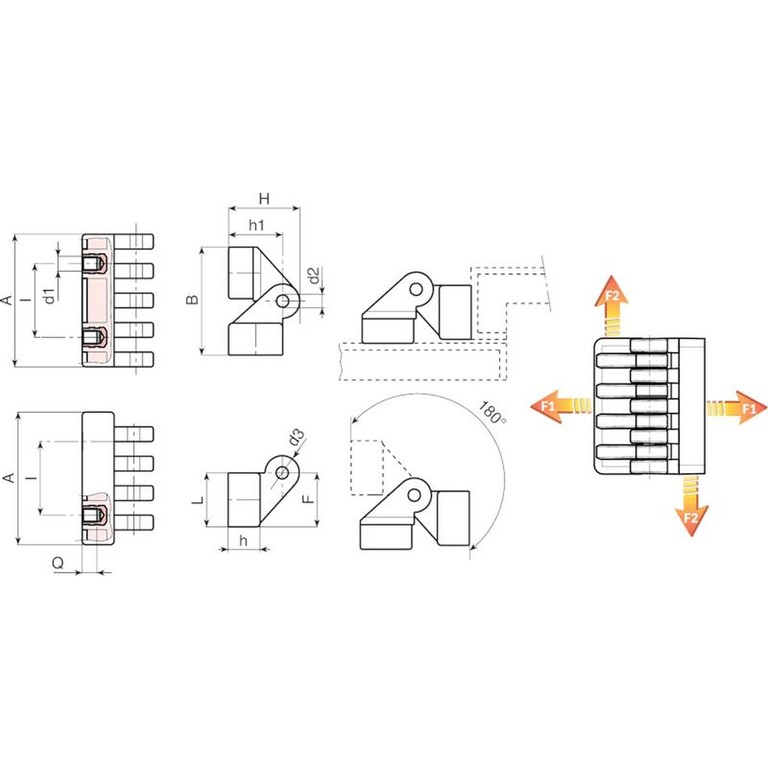

| Koodi | art. | I | C | A | B | L | F | h | h1 | H | d2 | d3 | d1 6H | Q | Paino (g) | F1 (N) | F2 (N) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| O45230.0001 | O45230.TM0501 | 15 | 28 | 30 | 36,5 | 17 | 17,5 | 11 | 19 | 24,5 | 4 | 11 | M5 | 6 | 26 | 1180 | 1130 |
| O45254.0001 | O45254.TM0601 | 30 | 33,8 | 54 | 44,5 | 21,5 | 22 | 13 | 22,5 | 30 | 5 | 15 | M6 | 7 | 58 | 1520 | 2980 |
| O45278.0001 | O45278.TM0801 | 42 | 47 | 78 | 62 | 30 | 30,5 | 18,5 | 31,5 | 42,5 | 8 | 22 | (*) M8 | 9 | 178 | 885 | 2875 |
