L250CIN

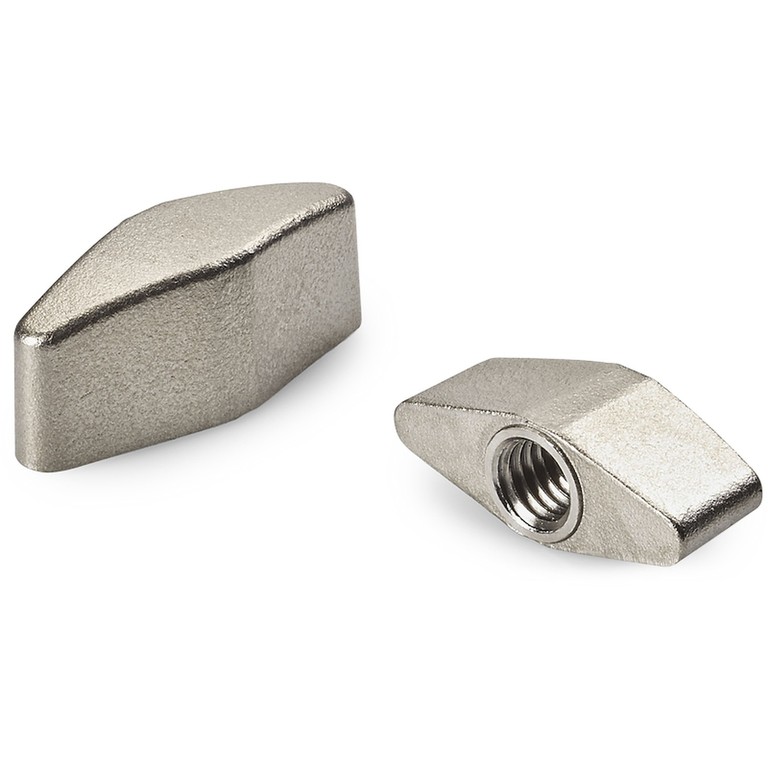

SIIPIMÄINEN KAHVA KOKONAAN RUOSTUMATONTA TERÄSTÄ, KIERTEITETTY UMPIREIKÄ
Teräksiset siipimäiset kahvat
Materiaalit:
Tarkkuusvalettu ruostumaton teräs (AISI 304).
Pinta:
Satinoitu.
Väri:
Käsittelemätön.
Reikä:
Kierteitetty umpireikä, saatu myöhemmällä työstöllä (kierretoleranssi 6H).
Erikoistilaukset:
Määrästä riippuen voidaan siipimäinen kahva tilauksesta toimittaa ruostumattomasta teräksestä (AISI 316).

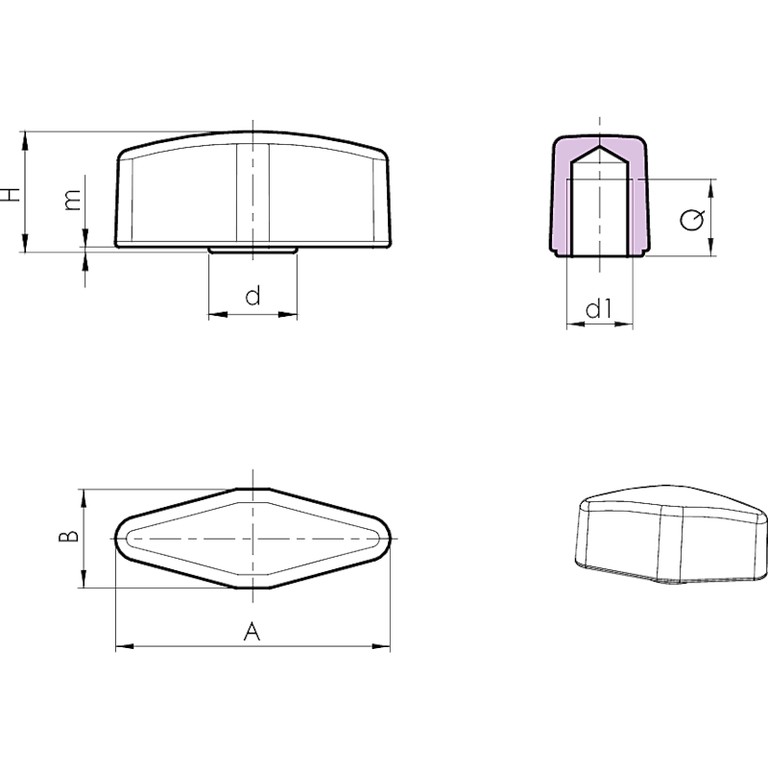

| Koodi | Art. | A | B | H | m | d | d1 6H | Q | Paino (g) |
|---|---|---|---|---|---|---|---|---|---|
| L25025.0001 | L25025.HM06CIN | 25 | 9 | 11 | 0,5 | 8 | M6 | 6 | 8 |
| L25030.0001 | L25030.HM08CIN | 30 | 11 | 13.5 | 0,5 | 10 | M8 | 8 | 16 |
| L25036.0001 | L25036.HM10CIN | 36 | 13 | 15.5 | 0,5 | 12 | M10 | 9 | 27 |
