J295

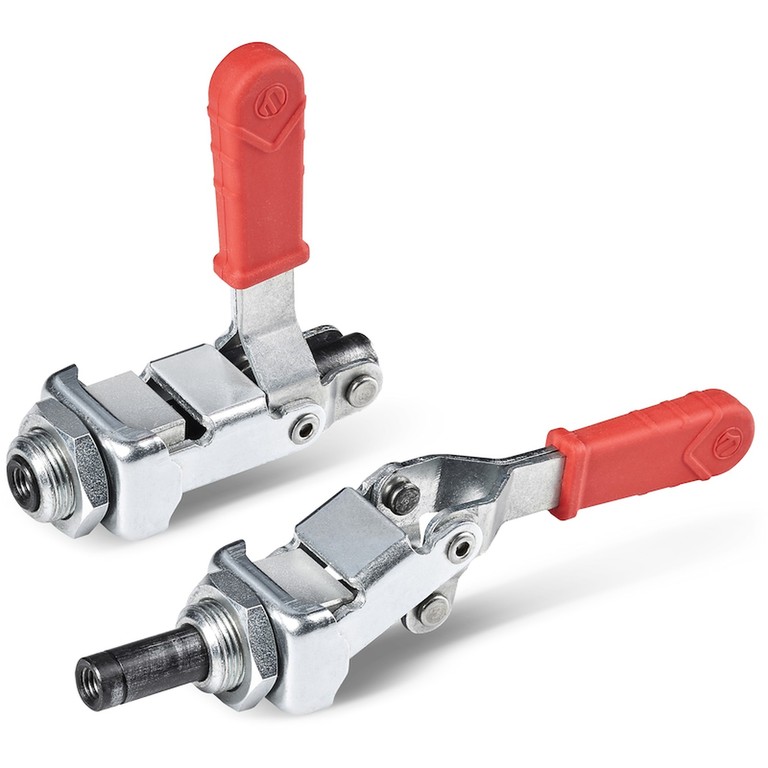

POLVIVIPU, KEVYT TYÖNTÖTANKO JA KIERTEITETTY LIITOSKOHTA
Polvimaiset sulkulaitteet vivulla ja kahvalla
Materiaalit:
(1) Kahva termoplastista TPV-kumia. Shore-kovuus 75.
(2) Alusta ja vipumekanismit leikattua ja taivutettua peltiä (DD13).
(3) Kiertotapit ja kiinnitysniitit ruostumatonta terästä (AISI 304).
(4) Työntötanko automaattiterästä, kierteitetty reikä.
(5) Teräksinen kiinnitysmutteri, matalasarjainen, hieno kierre.
(6) Suorakulmainen aluslaatta leikattua ja taivutettua peltiä (DD13), panelikiinnitystä varten.
Pinta:
Sileä.
Väri:
(1) Punainen (RAL 3000).
(4) Mustattu.
(2-5-6) Vakiotyyppinen sininen sinkitys.
Erikoistilaukset:
Ei mitään.

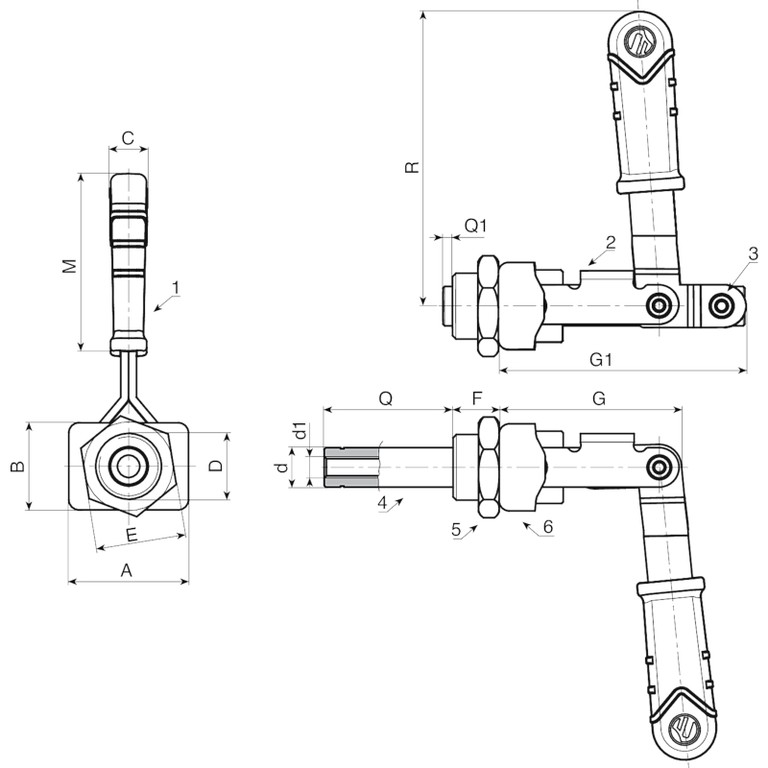

| Koodi | art. | F1 (Kg) | A | B | C | D | E | F | G | G1 | Q | Q1 | M | R | d | d1 | Paino (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| J295015.0001 | J295015.FZ16 | 150 | 36,5 | 26,5 | 12 | M20x1,5 | 27 | 14 | 75 | 56 | 38,5 | 1,5 | 53 | 90 | 12 | M8 | 280 |
