J278

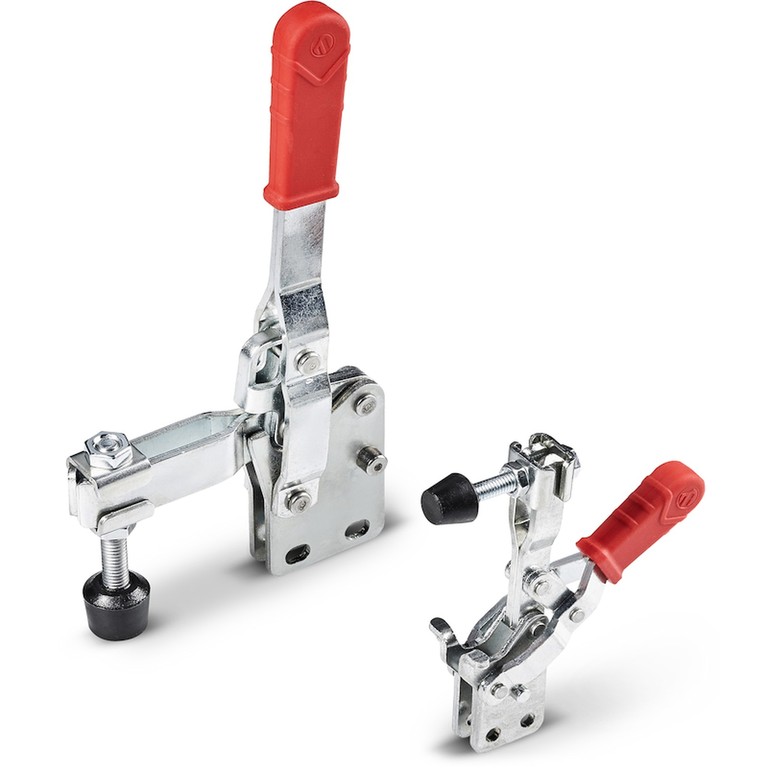

PYSTYSUUNTAINEN TERÄKSINEN POLVIVIPU, ILMAN TERÄKSISTÄ ALUSTAA, KAHVA KUMIA
Polvimaiset sulkulaitteet vivulla ja kahvalla
Materiaalit:
(1) Kahva termoplastista TPV-kumia. Shore-kovuus 75.
(2) Kierteitetty vaarnaruuvi automaattiterästä.
(3) Painettava kärkikappale kloropreenikumia. Shore-kovuus 75.
(4) Teräksinen kiinnitysmutteri (DIN 934).
(5) Alusta ja vipumekanismit leikattua ja taivutettua peltiä (DD13).
(6) Kiertotapit ja kiinnitysniitit ruostumatonta terästä (AISI 303).
(7) Aluslaatat taivutettua peltiä (DD13).
Pinta:
Sileä.
Väri:
(1) Punainen (RAL 3000).
(3) Musta (RAL 9011).
(2-3-4-5-7) Vakiotyyppinen sininen sinkitys.
Erikoistilaukset:
Ei mitään.

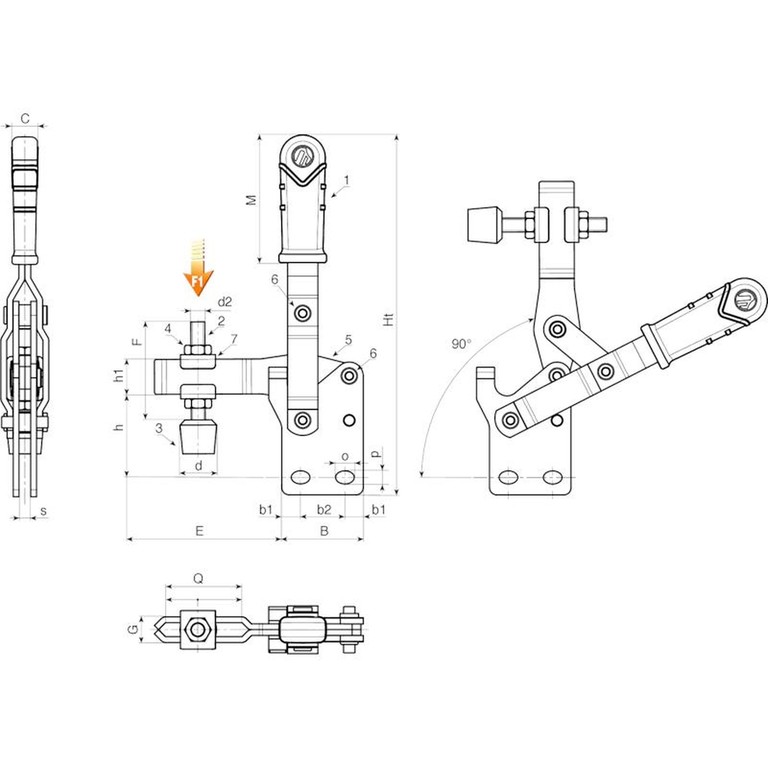

| Koodi | art. | F1 (Kg) | B | C | E | F | G | Ht | Q | M | d | d2 | o | p | b1 | b2 | h | h1 | s | Paino (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| J278009.0001 | J278009.FZ16 | 90 | 25,5 | 12 | 42 | 32 | 12,5 | 112 | 20 | 40 | 15 | M6 | 5,3 | 5,3 | 6,4 | 12,7 | 29 | 10 | 6 | 167 |
| J276012.0001 | J276012.FZ16 | 125 | 35 | 12 | 50 | 44 | 11 | 155 | 32 | 55 | 15 | M6 | 5,3 | 5,3 | 8 | 19 | 36 | 15 | 5 | 245 |
| J278020.0001 | J278020.FZ16 | 200 | 42.5 | 12 | 64 | 54 | 14,5 | 180 | 40 | 65 | 20 | M8 | 9 | 6,5 | 10,25 | 22 | 42 | 17,8 | 6 | 401 |
| J278030.0001 | J278030.FZ16 | 300 | 56 | 14,5 | 83 | 75 | 18 | 225 | 60 | 75 | 25 | M10 | 10,5 | 8,5 | 13,5 | 29 | 55 | 20,5 | 8 | 783 |
