J276

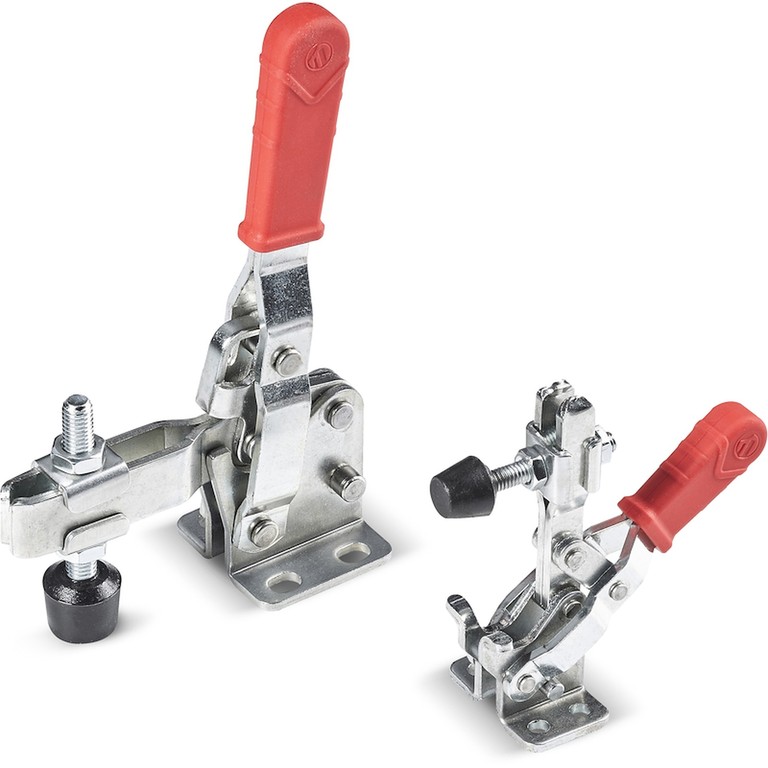

PYSTYSUUNTAINEN TERÄKSINEN POLVIVIPU, ALUSTA, KAHVA KUMIA
Polvimaiset sulkulaitteet vivulla ja kahvalla
Materiaalit:
(1) Kahva termoplastista TPV-kumia. Shore-kovuus 75.
(2) Kierteitetty vaarnaruuvi automaattiterästä.
(3) Painettava kärkikappale kloropreenikumia. Shore-kovuus 75.
(4) Teräksinen kiinnitysmutteri (DIN 934).
(5) Alusta ja vipumekanismit leikattua ja taivutettua peltiä (DD13).
(6) Kiertotapit ja kiinnitysniitit ruostumatonta terästä (AISI 303).
(7) Aluslaatat taivutettua peltiä (DD13).
Pinta:
Sileä.
Väri:
(1) Punainen (RAL 3000).
(3) Musta (RAL 9011).
(2-4-5-7) Vakiotyyppinen sininen sinkitys.
Erikoistilaukset:
Ei mitään.

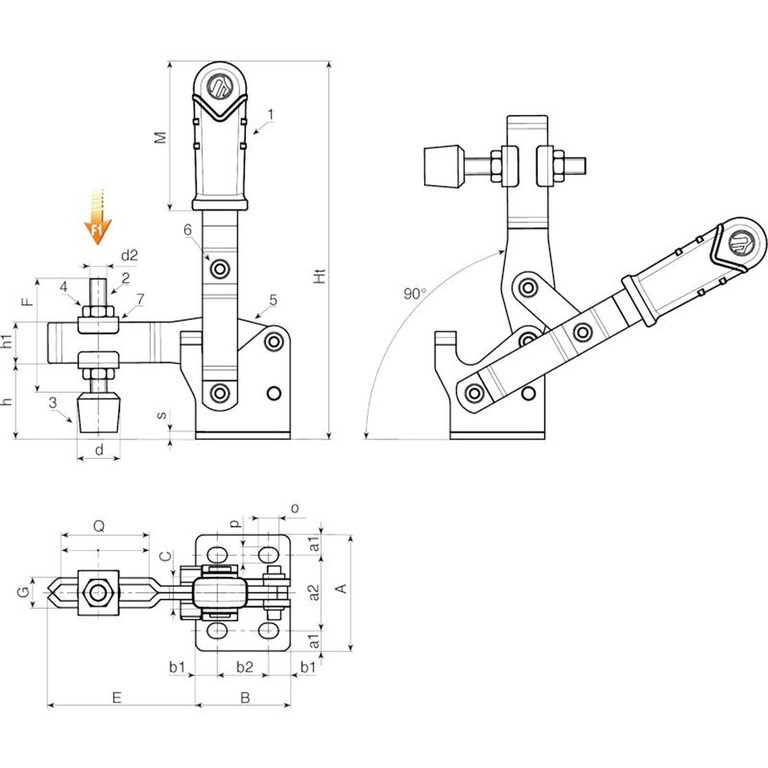

| Koodi | art. | F1 (Kg) | A | B | C | E | F | G | Ht | Q | M | d | d2 | o | p | a1 | a2 | b1 | b2 | h | h1 | s | Paino (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| J276009.0001 | J276009.FZ16 | 90 | 40 | 25 | 12 | 42 | 32 | 12,5 | 101 | 20 | 40 | 15 | M6 | 5,5 | 5,5 | 6,6 | 26,8 | 6,15 | 12,7 | 23 | 10 | 3 | 168 |
| J276012.0001 | J276012.FZ16 | 120 | 43 | 35 | 12 | 50 | 44 | 11 | 140 | 32 | 55 | 15 | M6 | 5,5 | 5,5 | 7 | 29 | 8 | 19 | 28 | 15 | 2,5 | 247 |
| J276020.0001 | J276020.FZ16 | 200 | 45,5 | 43 | 12 | 64 | 54 | 14,5 | 165 | 35 | 65 | 20 | M8 | 9 | 6,5 | 6,5 | 32 | 10,5 | 22 | 34 | 17,5 | 3 | 400 |
| J276030.0001 | J276030.FZ16 | 300 | 64,5 | 56,5 | 14,5 | 84 | 75 | 18 | 205 | 55 | 75 | 25 | M10 | 10,5 | 8,5 | 9,3 | 46 | 13,8 | 29 | 43 | 20,5 | 3,5 | 790 |
