J272

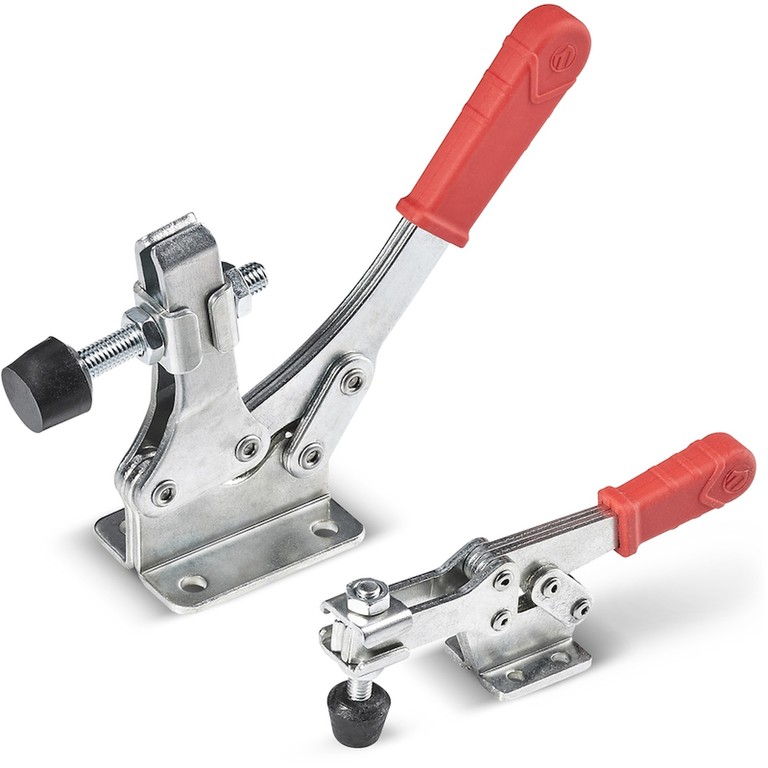

VAAKASUUNTAINEN TERÄKSINEN POLVIVIPU, ALUSTA, KAHVA KUMIA
Polvimaiset sulkulaitteet vivulla ja kahvalla
Materiaalit:
(1) Kahva termoplastista TPV-kumia. Shore-kovuus 75.
(2) Kierteitetty vaarnaruuvi automaattiterästä.
(3) Painettava kärkikappale kloropreenikumia. Shore-kovuus 75.
(4) Teräksinen kiinnitysmutteri (DIN 934).
(5) Alusta ja vipumekanismit leikattua ja taivutettua peltiä (DD13).
(6) Kiertotapit ja kiinnitysniitit ruostumatonta terästä (AISI 303).
(7) Aluslaatat taivutettua peltiä (DD13).
Pinta:
Sileä.
Väri:
(1) Punainen (RAL 3000).
(3) Musta (RAL 9011).
(2-4-5-7) Vakiotyyppinen sininen sinkitys.
Erikoistilaukset:
Ei mitään.

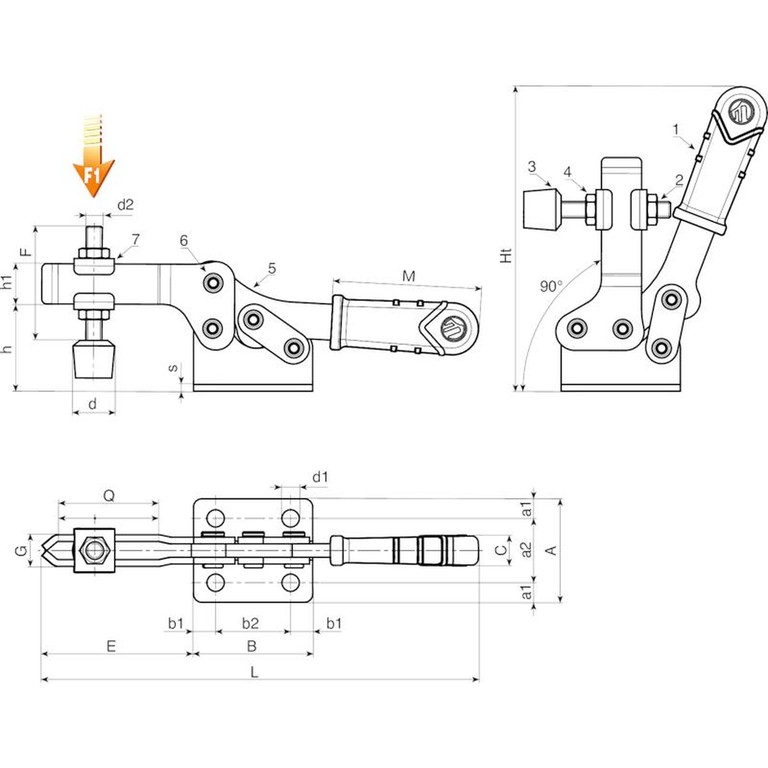

| Koodi | art. | F1 (Kg) | L | A | B | C | E | F | G | Ht | Q | M | d | d1 | d2 | a1 | a2 | b1 | b2 | h | h1 | s | Paino (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| J272010.0001 | J272010.FZ16 | 100 | 120 | 25 | 29 | 12 | 42 | 32 | 12,5 | 86 | 20 | 40 | 15 | 4,5 | M6 | 4 | 17 | 7,75 | 13,5 | 20,5 | 11 | 3 | 151 |
| J272012.0001 | J272012.FZ16 | 120 | 162 | 38 | 44 | 12 | 57 | 44 | 12 | 115 | 32 | 55 | 15 | 6,5 | M6 | 7 | 24 | 8 | 28 | 32 | 15 | 2,5 | 220 |
| J272020.0001 | J272020.FZ16 | 200 | 190 | 43 | 58 | 12 | 68 | 54 | 14 | 135 | 30 | 65 | 20 | 6,5 | M8 | 8 | 27 | 9 | 40 | 37 | 16 | 3 | 380 |
| J272030.0001 | J272030.FZ16 | 300 | 260 | 62 | 79 | 14,5 | 100 | 75 | 18 | 204 | 60 | 75 | 25 | 8,5 | M10 | 11,5 | 39 | 11,5 | 56 | 51 | 23 | 4 | 840 |
| J272035.0001 | J272035.FZ16 | 350 | 288 | 62 | 79 | 14,5 | 118 | 75 | 18 | 204 | 77 | 75 | 25 | 8,5 | M10 | 11,5 | 39 | 11,5 | 56 | 51 | 23 | 4 | 860 |
