J183

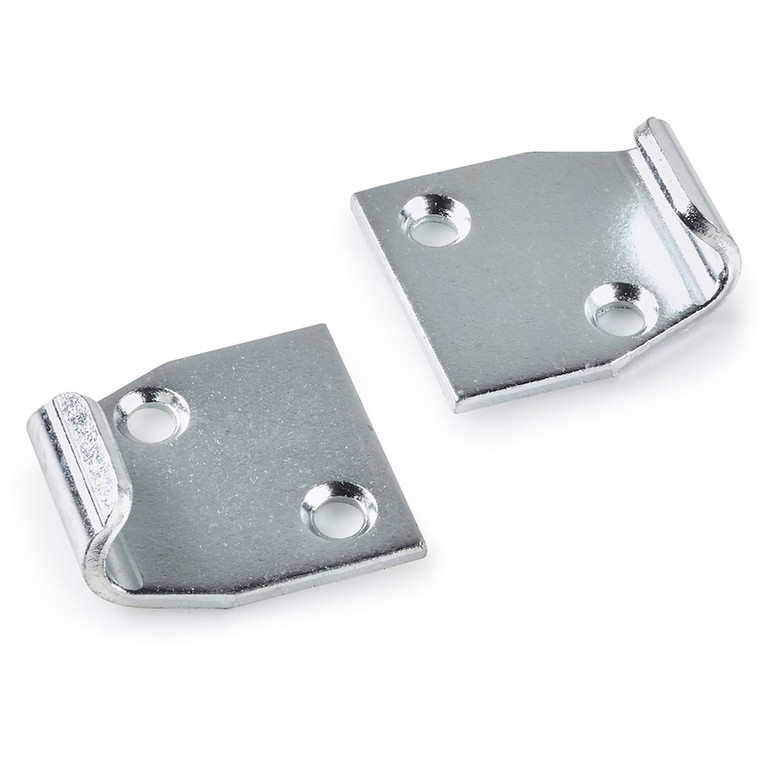

KÄÄNTEINEN VASTAKAPPALE SÄÄDETTÄVÄLLE KOUKULLISELLE SULKULAITTEELLE, TERÄSTÄ
Koukkusulkulaitteet ja vastakappaleet
Materiaalit:
J183:
Rei'itetty ja leikattu vastakappale, terästä.
J183CIN:
Rei'itetty ja leikattu vastakappale, ruostumatonta terästä (AISI 304).
Pinta:
Kiiltävä.
Väri:
J183:
Vakiotyyppinen sininen sinkitys.
J183CIN:
Käsittelemätön.
HUOMAA:
Koukullinen sulkulaite on tilattava vastakappaleesta erikseen.
Erikoistilaukset:
Ei mitään.
YHDISTETTÄVÄT VASTAKAPPALEET:
Vastakappale J183048 voidaan yhdistää sulkulaitteisiin: J180048-J182048.
Vastakappale J183065 voidaan yhdistää sulkulaitteisiin: J180065-J182065-J180112-J182112.
Versio J183 - sinkittyä terästä

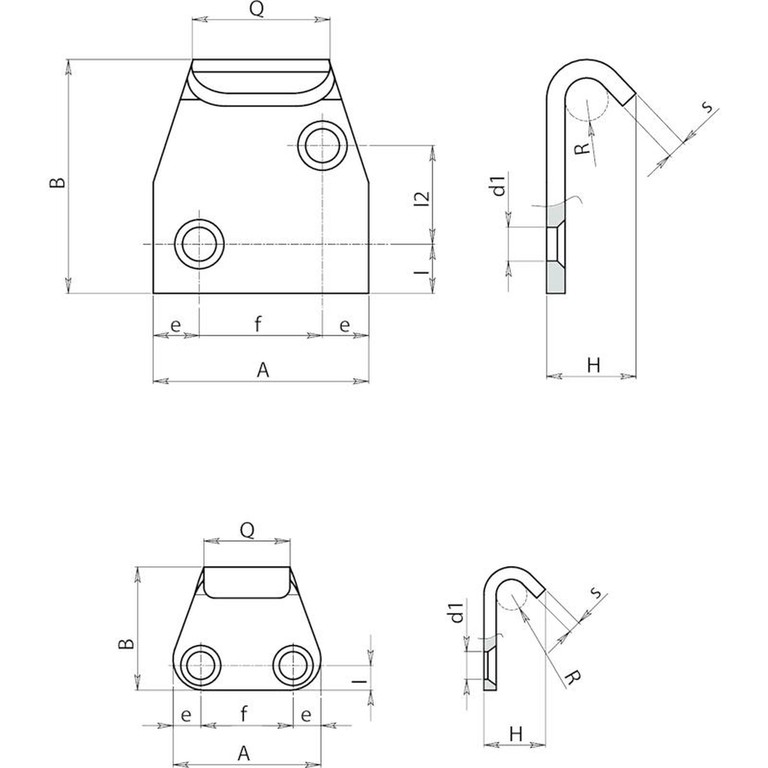

| Koodi | Art. | H | I | I2 | A | B | Q | e | f | R | d1 | s | Paino (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| J183048.0001 | J183048.FZ10 | 10 | 5 | - | 26 | 21 | 14 | 5.5 | 15 | 2.5 | 5.1 | 2 | 7 |
| J183065.0001 | J183065.FZ14 | 14,5 | 8.5 | 16 | 35 | 38,5 | 22 | 7.5 | 20 | 3.5 | 5,5 | 3 | 32 |
Versio J183CIN - ruostumatonta terästä
| Koodi | Art. | H | I | I2 | A | B | Q | e | f | R | d1 | s | Paino (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| J183048.0002 | J183048.FZ10CIN | 10 | 5 | - | 26 | 21 | 14 | 5.5 | 15 | 2.5 | 5,1 | 2 | 7 |
| J183065.0002 | J183065.FZ14CIN | 14,5 | 8.5 | 16 | 35 | 38,5 | 22 | 7.5 | 20 | 3.5 | 5,5 | 3 | 32 |
