J121

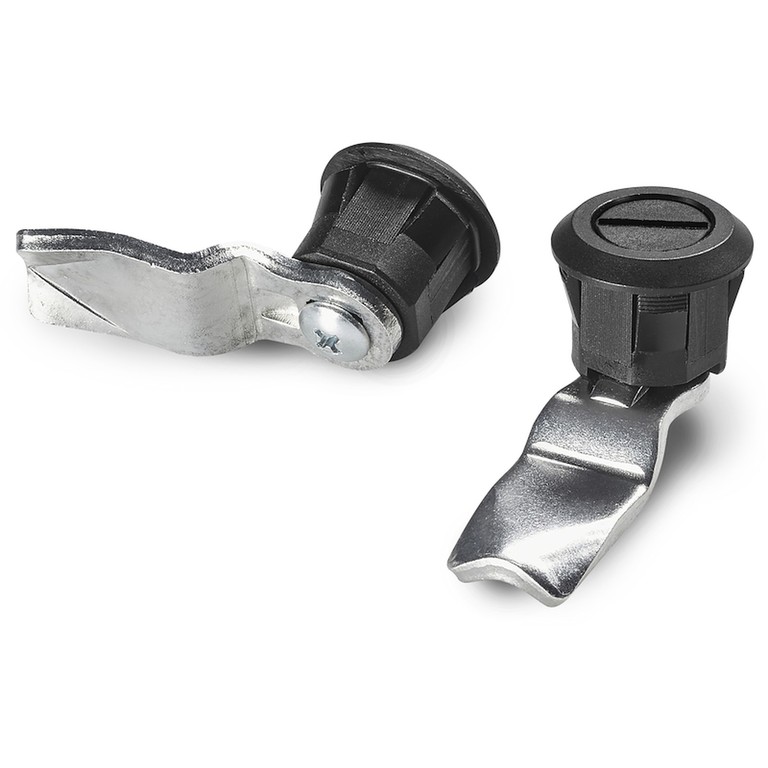

YLEISSALPA, 1/4 KIERROS, MUOVIA, PIKAKIINNITYKSELLÄ JA TALTTAPÄÄLLÄ
Lukitukset 1/4-kierroksella M22
Materiaalit:
(1) Lukituksen runko 20 mm, taipuvin siivekkein, peltiin paikalleen naksahtavaa asennusta varten. Vahvistettua PA6.6-polyamidia. Kestää öljyjä ja rasvoja.
(2) Kieleke talttapäällä, vahvistettua PA6.6-polyamidia.
(3) Sulkuvipu terästä (E=0 suora muoto, E=2,4,6,8,10 ulospäin taivutettu muoto, E=-2 sisäänpäin taivutettu muoto).
(4) Kiinnitysruuvi itsekierteittävä, 4,2x10, ristipää, terästä.
Pinta:
(1-2) Satinoitu.
(3-4) Sileä.
Väri:
(1-2) Musta (RAL 9011).
(3-4) Vakiotyyppinen sinkitys.
Kierto:
90°.
Erikoistilaukset:
Ei mitään.

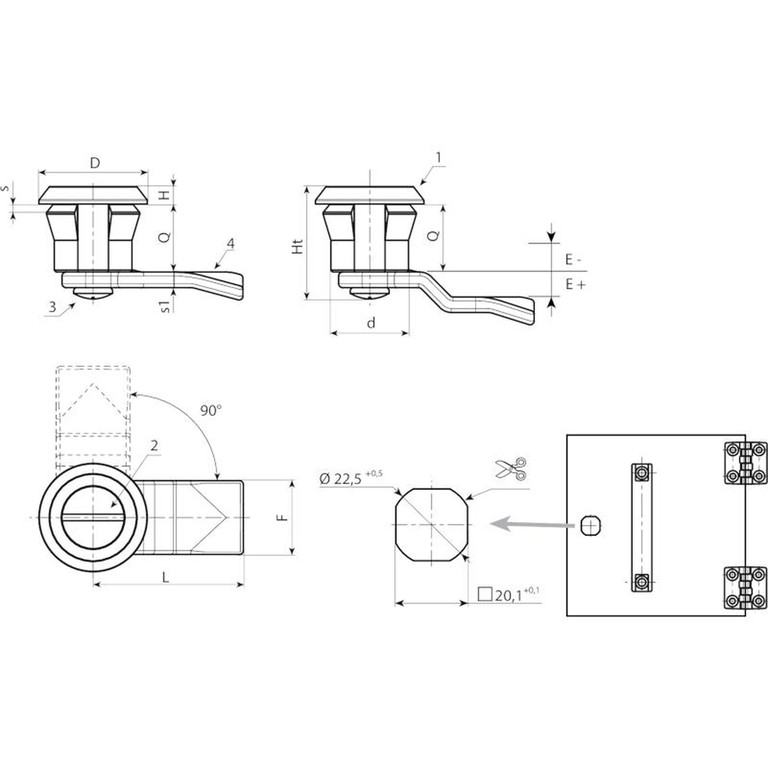

| Koodi | Art. | d | D | L | Q | E | F | Ht | H | s (max.) | s1 | Paino (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| - | J12120.T00E-4X4501 | 20 | 28 | 45 | 18 | -4 | 19 | 30 | 4 | 1-2 | 4 | - |
| - | J12120.T00E-2X4501 | 20 | 28 | 45 | 18 | -2 | 19 | 30 | 4 | 1-2 | 4 | - |
| - | J12120.T00E00X4501 | 20 | 28 | 45 | 18 | 0 | 19 | 30 | 4 | 1-2 | 4 | - |
| - | J12120.T00E02X4501 | 20 | 28 | 45 | 18 | 2 | 19 | 30 | 4 | 1-2 | 4 | - |
| - | J12120.T00E04X4501 | 20 | 28 | 45 | 18 | 4 | 19 | 30 | 4 | 1-2 | 4 | - |
| - | J12120.T00E06X4501 | 20 | 28 | 45 | 18 | 6 | 19 | 30 | 4 | 1-2 | 4 | - |
| - | J12120.T00E08X4501 | 20 | 28 | 45 | 18 | 8 | 19 | 30 | 4 | 1-2 | 4 | - |
| - | J12120.T00E10X4501 | 20 | 28 | 45 | 18 | 10 | 19 | 30 | 4 | 1-2 | 4 | - |
| - | J12120.T00E12X4501 | 20 | 28 | 45 | 18 | 12 | 19 | 30 | 4 | 1-2 | 4 | - |
