Materiaalit:
Vahvistettu polyamidi. Kestää öljyjä ja rasvoja.
Pinta:
Satinoitu.
Väri:
Musta(RAL 9011).
Istukat:
Kierteitetty vaarnaruuvi sinkittyä terästä (kierretoleranssi 6g).
Erikoistilaukset:
Määrästä riippuen voidaan tilauksesta toimittaa istukat halutun pituisina.
Määrästä riippuen voidaan tilauksesta toimittaa istukoita myös muista materiaaleista valmistettuina.
Määrästä riippuen voidaan tilauksesta toimittaa piirustuksen mukaan valmistetulla navalla varustettuja käsipyöriä.

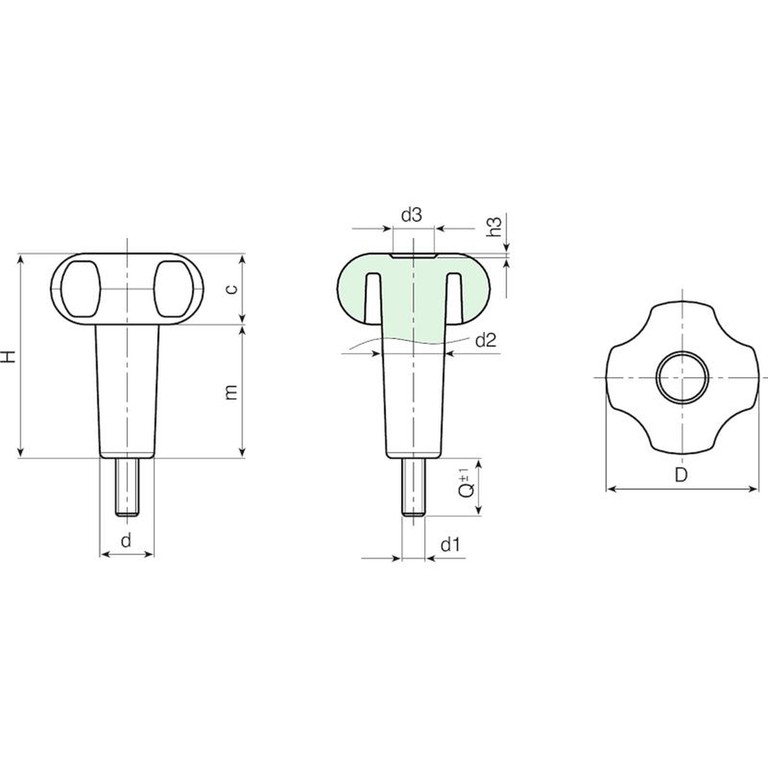

| Koodi | art. | D | H | m | d | c | d2 | d3 | h3 | LM | d1 6g | Q | Paino (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| G73530.0008 | G73530.T35M06X1501 | 30 | 47 | 33.5 | 13.5 | 14 | 15 | 12 | 2 | 65 | M6 | 15 | 23 |
| G73530.0013 | G73530.T35M08X3001 | 30 | 47 | 33.5 | 13.5 | 14 | 15 | 12 | 2 | 65 | M8 | 30 | 36 |
| G73540.0003 | G73540.T35M08X2001 | 41 | 54 | 35 | 16.5 | 19 | 17 | 12 | 3 | 80 | M8 | 20 | 49 |
| G73540.0013 | G73540.T35M10X1501 | 41 | 54 | 35 | 16.5 | 19 | 17 | 12 | 3 | 80 | M10 | 15 | 54 |
| G73550.0009 | G73550.T40M08X1501 | 52 | 61 | 39 | 17.5 | 22 | 19 | 14 | 2.5 | 90 | M8 | 15 | 60 |
| G73550.0028 | G73550.T40M10X4001 | 52 | 61 | 39 | 17.5 | 22 | 19 | 14 | 2.5 | 90 | M10 | 40 | 82 |
| G73550.0047 | G73550.T60M08X3001 | 52 | 80 | 58 | 18 | 22 | 21 | 14 | 2.5 | 70 | M8 | 30 | 86 |
| G73560.0018 | G73560.T60M10X4001 | 59 | 83 | 58 | 23 | 25 | 24 | 24 | 4 | 75 | M10 | 40 | 138 |
LM = Muotitettava maksimipituus.
Tapin pituus tilauksesta, vähintään 100 kappaletta.
