W912
BOTÓN CON ÉMBOLO DE INDEXACIÓN ROSCADO DE ACERO CON PUNTAL EXTENDIDO
Émbolos de indexación roscados de paso fino - con botón
Materiales:
(3) Muelle de acero inoxidable (AISI 301).
(4) Botón de lóbulos de poliamida reforzada. No desmontable. Resistente a aceites y grasas.
W912:
(2) Anillo roscado hexagonal de acero de alta resistencia.
(1) Perno émbolo de indexación de acero de alta resistencia y templado.
W912CIN:
(2) Anillo roscado hexagonal roscado de acero inoxidable (AISI 303).
(1) Perno émbolo de indexación de acero inoxidable (AISI 303).
Superficie:
(4) Satinada.
(1-2-3) Lisa.
Color:
(4) Negro (RAL 9011).
W912:
(1-2) Pavonado.
W912CIN:
(1-2) Natural.
ATENCIÓN:
> Se recomienda realizar el orificio de alojamiento de la barra del émbolo de indexación con tolerancia H7.
Requerimientos especiales:
Bajo pedido, y por una cierta cantidad, el botón se puede suministrar con los colores de la tabla.
Versión W912 - de acero pavonado

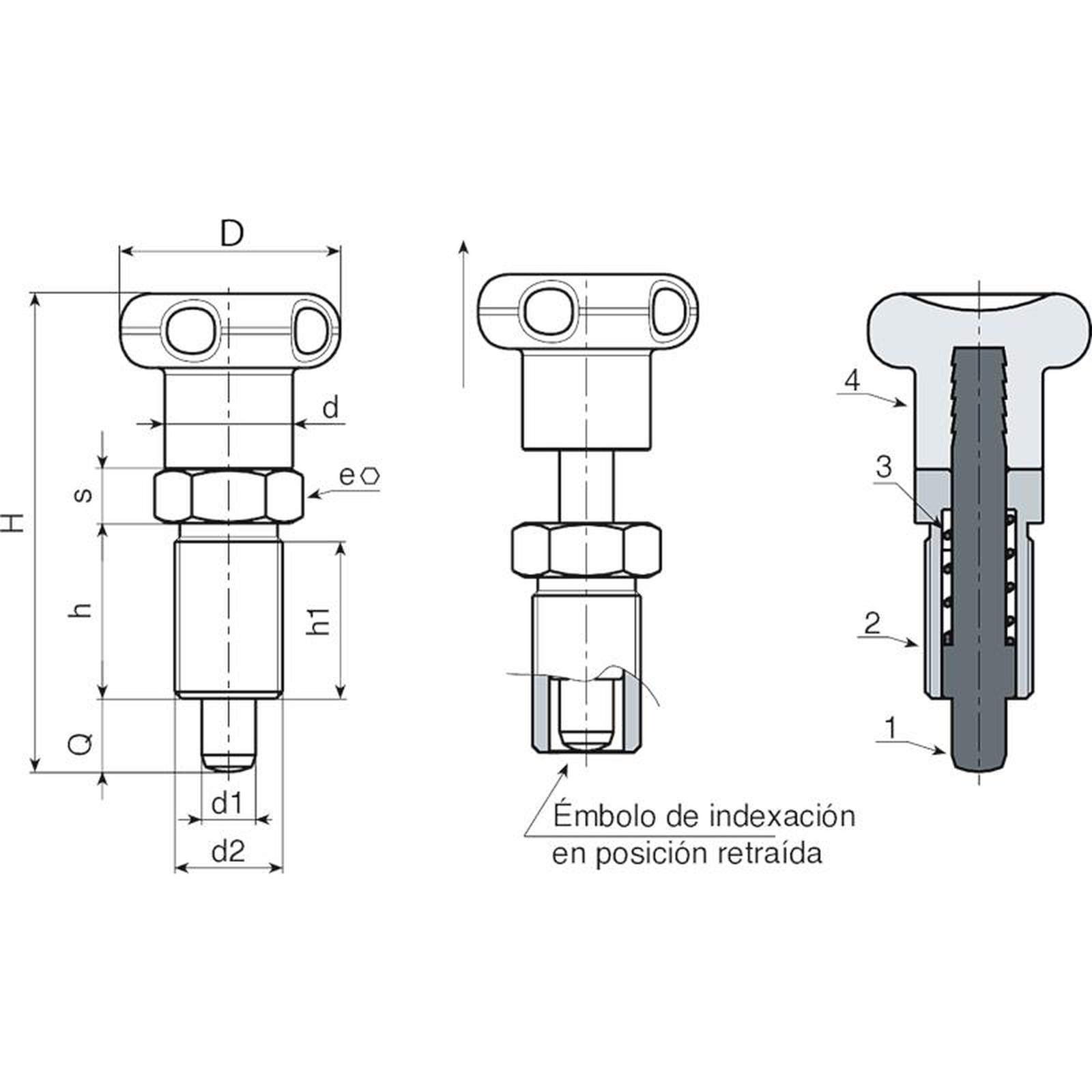

| Código | Art. | D | H | h | h1 | d2 | d | e | s | d1 -0,02 -0,04 | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W912010.0001 | W912010.Q05X0801 | 22 | 48 | 17 | 15 | M10x1 | 12 | 12 | 5 | 5 | 8 | 19 |
| W912012.0002 | W912012.Q06X0901 | 27 | 57 | 20 | 18 | M12x1,5 | 14 | 14 | 6 | 6 | 9 | 31 |
| W912016.0004 | W912016.Q08X1201 | 33 | 72 | 26 | 23 | M16x1,5 | 19 | 19 | 8 | 8 | 12 | 73 |
| W912016.0006 | W912016.Q10X1201 | 33 | 72 | 26 | 23 | M16x1,5 | 19 | 19 | 8 | 10 | 12 | 74 |
| W912020.0001 | W912020.Q12X1501 | 33 | 84 | 33 | 30 | M20x1,5 | 19 | 22 | 10 | 12 | 15 | 128 |
Versión W912 CIN - de acero inoxidable (AISI 303)
| Código | Art. | D | H | h | h1 | d2 | d | e | s | d1 -0,02 -0,04 | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W912010.0002 | W912010.I05X0801CIN | 22 | 48 | 17 | 15 | M10x1 | 12 | 12 | 5 | 5 | 8 | 19 |
| W912012.0001 | W912012.I06X0901CIN | 27 | 57 | 20 | 18 | M12x1,5 | 14 | 14 | 6 | 6 | 9 | 31 |
| W912016.0005 | W912016.I08X1201CIN | 33 | 72 | 26 | 23 | M16x1,5 | 19 | 19 | 8 | 8 | 12 | 73 |
| W912016.0001 | W912016.I10X1201CIN | 33 | 72 | 26 | 23 | M16x1,5 | 19 | 19 | 8 | 10 | 12 | 74 |
| W912020.0002 | W912020.I12X1501CIN | 33 | 84 | 33 | 30 | M20x1,5 | 19 | 22 | 10 | 12 | 15 | 128 |
