W910
ÉMBOLO DE INDEXACIÓN ROSCADO DE ACERO CON PUNTAL EXTENDIDO
Émbolos de indexación roscados de paso fino - sin botón

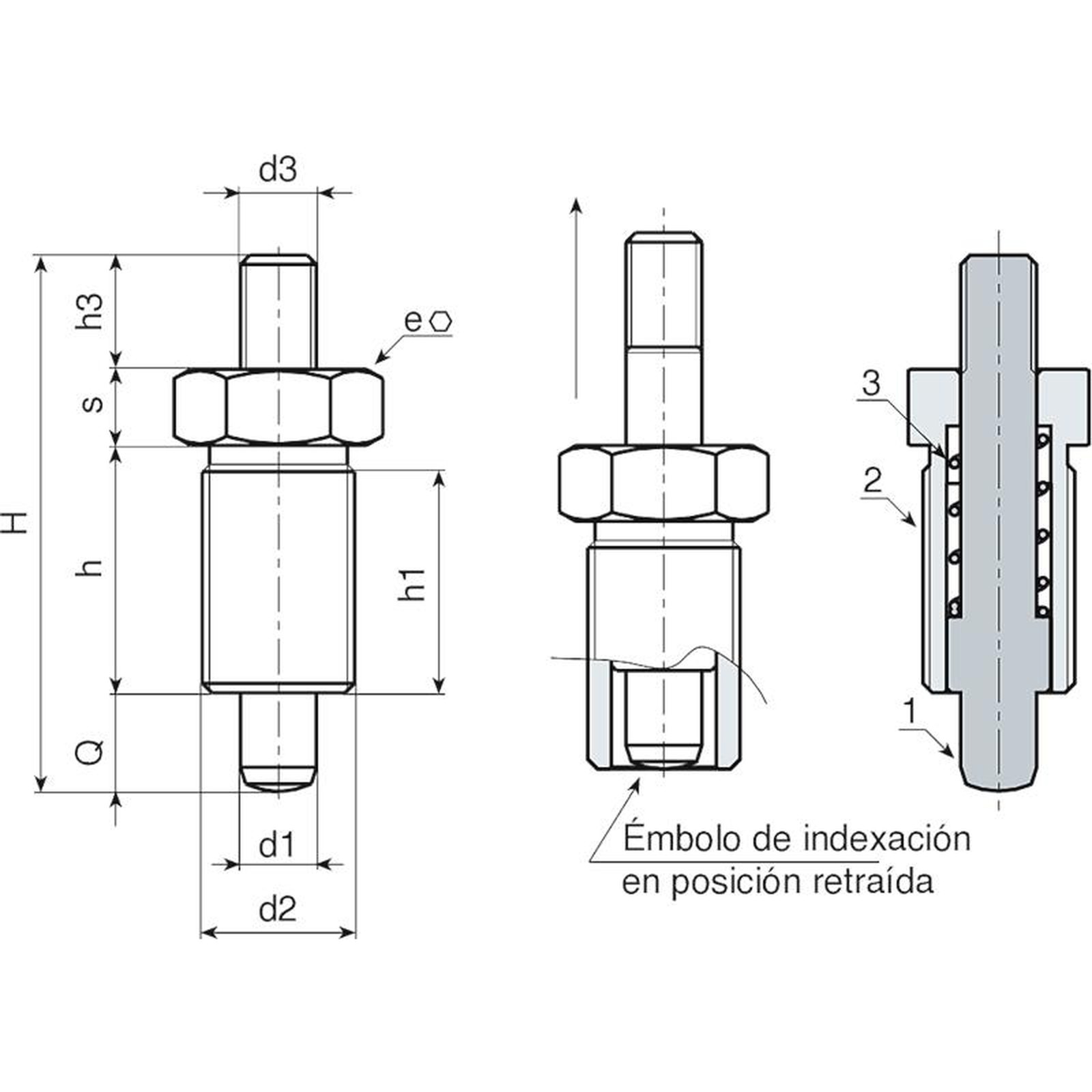

Materiales:
(3) Muelle de acero inoxidable (AISI 301).
W910:
(2) Anillo roscado hexagonal de acero de alta resistencia.
(1) Perno émbolo de indexación de acero de alta resistencia y templado.
W910CIN:
(2) Anillo roscado hexagonal roscado de acero inoxidable (AISI 303).
(1) Perno émbolo de indexación de acero inoxidable (AISI 303).
Superficie:
Lisa.
Color:
W910:Pavonado.
W910CIN:Natural.
ATENCIÓN:
> Se recomienda realizar el orificio de alojamiento de la barra del émbolo de indexación con tolerancia H7.
Requerimientos especiales:
Ninguna.
Nota:
Esta versión de émbolo de indexación se puede acoplar con cualquier pomo con casquillo roscado, disponible por separado (véanse las fotografías adicionales).
Versión W910 - de acero pavonado
| Código | Art. | H | h | h1 | d2 | d3 | h3 | e | s | d1 -0,02 -0,04 | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W910010.0001 | W910010.Q05X08 | 36 | 17 | 15 | M10x1 | M04 | 6 | 12 | 5 | 5 | 8 | 13 |
| W910012.0002 | W910012.Q06X09 | 45 | 20 | 18 | M12x1,5 | M05 | 10 | 14 | 6 | 6 | 9 | 22 |
| W910016.0003 | W910016.Q08X12 | 58 | 26 | 23 | M16x1,5 | M08 | 12 | 19 | 8 | 8 | 12 | 54 |
| W910016.0004 | W910016.Q10X12 | 58 | 26 | 23 | M16x1,5 | M08 | 12 | 19 | 8 | 10 | 12 | 55 |
| W910020.0002 | W910020.Q12X15 | 70 | 33 | 30 | M20x1,5 | M10 | 12 | 22 | 10 | 12 | 15 | 104 |
Versión W910 CIN - de acero inoxidable (AISI 303)
| Código | Art. | H | h | h1 | d2 | d3 | h3 | e | s | d1 -0,02 -0,04 | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W910010.0002 | W910010.I05X08CIN | 36 | 17 | 15 | M10x1 | M04 | 6 | 12 | 5 | 5 | 8 | 13 |
| W910012.0001 | W910012.I06X09CIN | 45 | 20 | 18 | M12x1,5 | M05 | 10 | 14 | 6 | 6 | 9 | 22 |
| W910016.0001 | W910016.I08X12CIN | 58 | 26 | 23 | M16x1,5 | M08 | 12 | 19 | 8 | 8 | 12 | 54 |
| W910016.0002 | W910016.I10X12CIN | 58 | 26 | 23 | M16x1,5 | M08 | 12 | 19 | 8 | 10 | 12 | 55 |
| W910020.0001 | W910020.I12X15CIN | 70 | 33 | 30 | M20x1,5 | M10 | 12 | 22 | 10 | 12 | 15 | 104 |
