W802
ÉMBOLO DE INDEXACIÓN ROSCADO DE ACERO
Émbolos de indexación roscados de paso fino - sin botón
Materiales:
(3) Muelle de acero inoxidable (AISI 301).
W802:
(2) Anillo roscado hexagonal de acero de alta resistencia.
(1) Perno émbolo de indexación de acero de alta resistencia y templado.
W802CIN:
(2) Anillo roscado hexagonal roscado de acero inoxidable (AISI 303).
(1) Perno émbolo de indexación de acero inoxidable (AISI 303).
Superficie:
Lisa.
Color:
W802:Pavonado.
W802CIN:Natural.
ATENCIÓN:
> Se recomienda realizar el orificio de alojamiento de la barra del émbolo de indexación con tolerancia H7.
Requerimientos especiales:
Ninguna.
Nota:
Esta versión de émbolo de indexación se puede acoplar con cualquier pomo con casquillo roscado, disponible por separado (véanse las fotografías adicionales).
Versión W802 - de acero pavonado

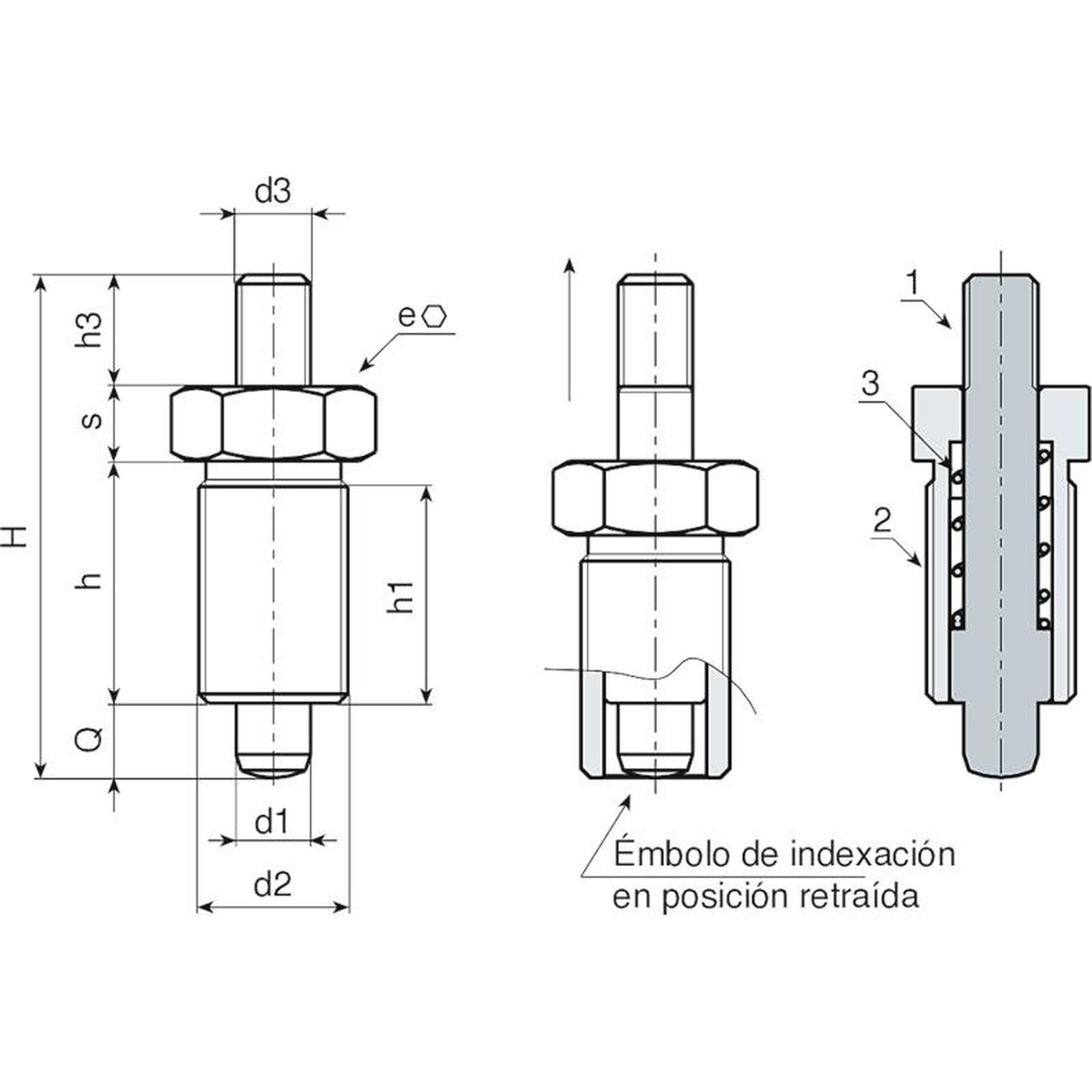

| Código | Art. | H | h | h1 | d2 | d3 | h3 | e | s | d1 -0,02 -0,04 | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W802.0005 | W802.R05 | 33 | 17 | 15 | M10x1 | M04 | 6 | 12 | 5 | 5 | 5 | 13 |
| W802010.0002 | W802010.R05M05 | 33 | 17 | 15 | M10x1 | M05 | 6 | 12 | 5 | 5 | 5 | 13 |
| W802.0006 | W802.R06 | 42 | 20 | 18 | M12x1,5 | M05 | 10 | 14 | 6 | 6 | 6 | 22 |
| W802012.0002 | W802012.R06M06 | 42 | 20 | 18 | M12x1,5 | M06 | 10 | 14 | 6 | 6 | 6 | 22 |
| W802.0007 | W802.R08 | 54 | 26 | 23 | M16x1,5 | M08 | 12 | 19 | 8 | 8 | 8 | 54 |
| W802.0008 | W802.R10 | 65 | 33 | 30 | M20x1,5 | M10 | 12 | 22 | 10 | 10 | 10 | 104 |
| W802020.0002 | W802020.R10M08 | 65 | 33 | 30 | M20x1,5 | M08 | 12 | 22 | 10 | 10 | 10 | 104 |
Versión W802 CIN - de acero inoxidable (AISI 303)
| Código | Art. | H | h | h1 | d2 | d3 | h3 | e | s | d1 -0,02 -0,04 | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W802.0001 | W802.I05CIN | 33 | 17 | 15 | M10x1 | M04 | 6 | 12 | 5 | 5 | 5 | 13 |
| W802010.0001 | W802010.I05M05CIN | 33 | 17 | 15 | M10x1 | M05 | 6 | 12 | 5 | 5 | 5 | 13 |
| W802.0002 | W802.I06CIN | 42 | 20 | 18 | M12x1,5 | M05 | 10 | 14 | 6 | 6 | 6 | 22 |
| W802012.0001 | W802012.I06M06CIN | 42 | 20 | 18 | M12x1,5 | M06 | 10 | 14 | 6 | 6 | 6 | 22 |
| W802.0003 | W802.I08CIN | 54 | 26 | 23 | M16x1,5 | M08 | 12 | 19 | 8 | 8 | 8 | 54 |
| W802.0004 | W802.I10CIN | 65 | 33 | 30 | M20x1,5 | M10 | 12 | 22 | 10 | 10 | 10 | 104 |
| W802020.0001 | W802020.I10M08CIN | 65 | 33 | 30 | M20x1,5 | M08 | 12 | 22 | 10 | 10 | 10 | 104 |
