W798
ÉMBOLO DE INDEXACIÓN ROSCADO DE ACERO CON ANILLO - CON TUERCA
Émbolos de indexación roscados de paso grueso - sin botón

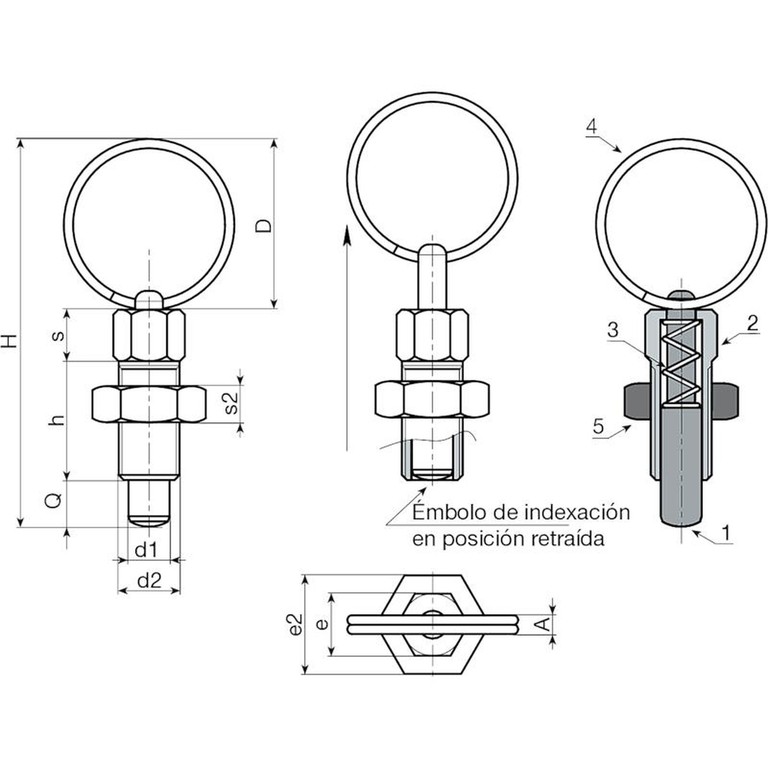

Materiales:
(1) Perno émbolo de indexación de acero inoxidable (AISI 303).
(3) Muelle de acero inoxidable (AISI 302).
(4) Anillo elástico de acero armónico inoxidable.
W798:
(2) Cuerpo émbolo de indexación roscado de acero automático.
(5) Tuerca de bloqueo roscada de acero (UNI 5589).
W798 CIN:
(2) Cuerpo émbolo de indexación roscado de acero inoxidable (AISI 303).
(5) Tuerca de bloqueo roscada de acero inoxidable (AISI 304) (UNI 5589).
Superficie:
W798:
(2-5) Galvanizado.
(1-4) Natural.
W798 CIN:
(1-2-4-5) Natural.
ATENCIÓN:
> Se recomienda realizar el orificio de alojamiento de la barra del émbolo de indexación con tolerancia H7.
> Tuerca suministrada montada.
Requerimientos especiales:
Bajo pedido, la tuerca se puede suministrar desmontada.
Versión W798 - de acero galvanizado
| Código | Art. | D | H | h | A | e | s | d2 | e2 | s2 | d1 -0,02 -0,04 | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W798.0001 | W798.J04 | 15 | 35.5 | 12 | 2 | 6 | 4.5 | M6 | 10 | 4 | 4 | 4 | 7 |
| W798.0003 | W798.J05 | 19 | 46 | 16 | 2.5 | 8 | 6 | M8 | 13 | 5 | 5 | 5 | 16 |
| W798.0005 | W798.J06 | 27 | 60.5 | 20 | 3 | 10 | 7.5 | M10 | 17 | 6 | 6 | 6 | 31 |
| W798.0007 | W798.J08 | 33 | 75 | 24 | 3.5 | 12 | 9 | M12 | 19 | 7 | 8 | 8 | 50 |
Versión W798 CIN - de acero inoxidable (AISI 303)
| Código | Art. | D | H | h | A | e | s | d2 | e2 | s2 | d1 -0,02 -0,04 | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W798.0002 | W798.J04CIN | 15 | 35.5 | 12 | 2 | 6 | 4.5 | M6 | 10 | 4 | 4 | 4 | 7 |
| W798.0004 | W798.J05CIN | 19 | 46 | 16 | 2.5 | 8 | 6 | M8 | 13 | 5 | 5 | 5 | 16 |
| W798.0006 | W798.J06CIN | 27 | 60.5 | 20 | 3 | 10 | 7.5 | M10 | 17 | 6 | 6 | 6 | 31 |
| W798.0008 | W798.J08CIN | 33 | 75 | 24 | 3.5 | 12 | 9 | M12 | 19 | 7 | 8 | 8 | 50 |
