ÉMBOLO DE INDEXACIÓN ROSCADO DE ACERO CON ANILLO

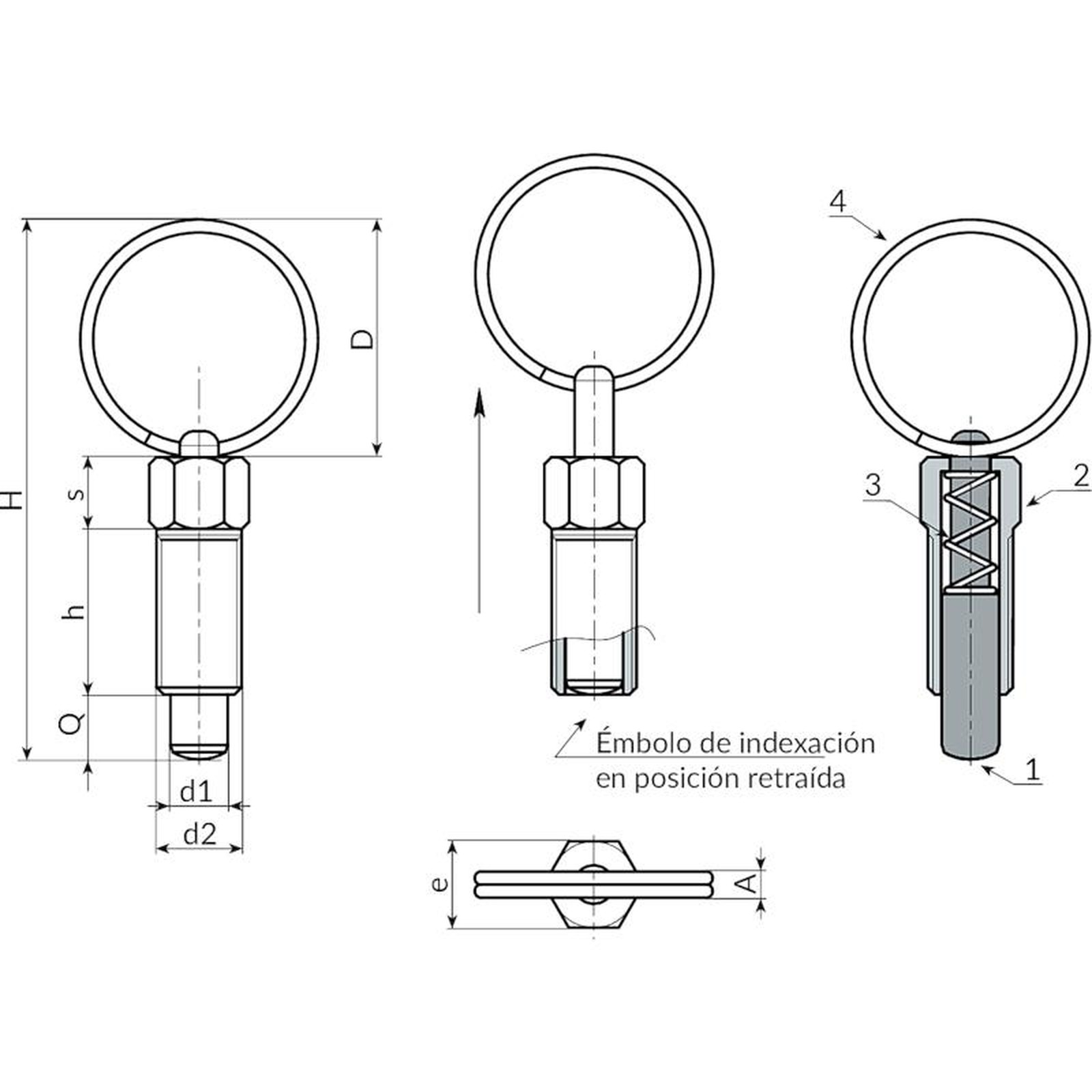

Émbolos de indexación roscados de paso grueso - sin botón
Materiales:
(1) Perno émbolo de indexación de acero inoxidable (AISI 303).
(3) Muelle de acero inoxidable (AISI 302).
(4) Anillo elástico de acero armónico inoxidable.
W797:
(2) Cuerpo émbolo de indexación roscado de acero automático.
W797CIN:
(2) Cuerpo émbolo de indexación roscado de acero inoxidable (AISI 303).
Superficie:
W797:
(2) Galvanizado.
(4) Natural.
W797CIN:
(1-2-4) Natural.
ATENCIÓN:
> Se recomienda realizar el orificio de alojamiento de la barra del émbolo de indexación con tolerancia H7.
Requerimientos especiales:
Ninguna.
Versión W797 - de acero galvanizado
| Código | Art. | D | H | h | A | e | s | d2 | d1 -0,02 -0,04 | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| W797.0001 | W797.J04 | 15 | 35.5 | 12 | 2 | 6 | 4.5 | M6 | 4 | 4 | 5 |
| W797.0003 | W797.J05 | 19 | 46 | 16 | 2.5 | 8 | 6 | M8 | 5 | 5 | 11 |
| W797.0005 | W797.J06 | 27 | 60.5 | 20 | 3 | 10 | 7.5 | M10 | 6 | 6 | 23 |
| W797.0007 | W797.J08 | 33 | 75 | 24 | 3.5 | 12 | 9 | M12 | 8 | 8 | 38 |
Versión W797 CIN - de acero inoxidable (AISI 303)
| Código | Art. | D | H | h | A | e | s | d2 | d1 -0,02 -0,04 | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| W797.0002 | W797.J04CIN | 15 | 35.5 | 12 | 2 | 6 | 4.5 | M6 | 4 | 4 | 5 |
| W797.0004 | W797.J05CIN | 19 | 46 | 16 | 2.5 | 8 | 6 | M8 | 5 | 5 | 11 |
| W797.0006 | W797.J06CIN | 27 | 60.5 | 20 | 3 | 10 | 7.5 | M10 | 6 | 6 | 23 |
| W797.0008 | W797.J08CIN | 33 | 75 | 24 | 3.5 | 12 | 9 | M12 | 8 | 8 | 38 |
