W796
BOTÓN CON ÉMBOLO DE INDEXACIÓN ROSCADO DE ACERO - CON TUERCA
Émbolos de indexación roscados de paso grueso - con botón

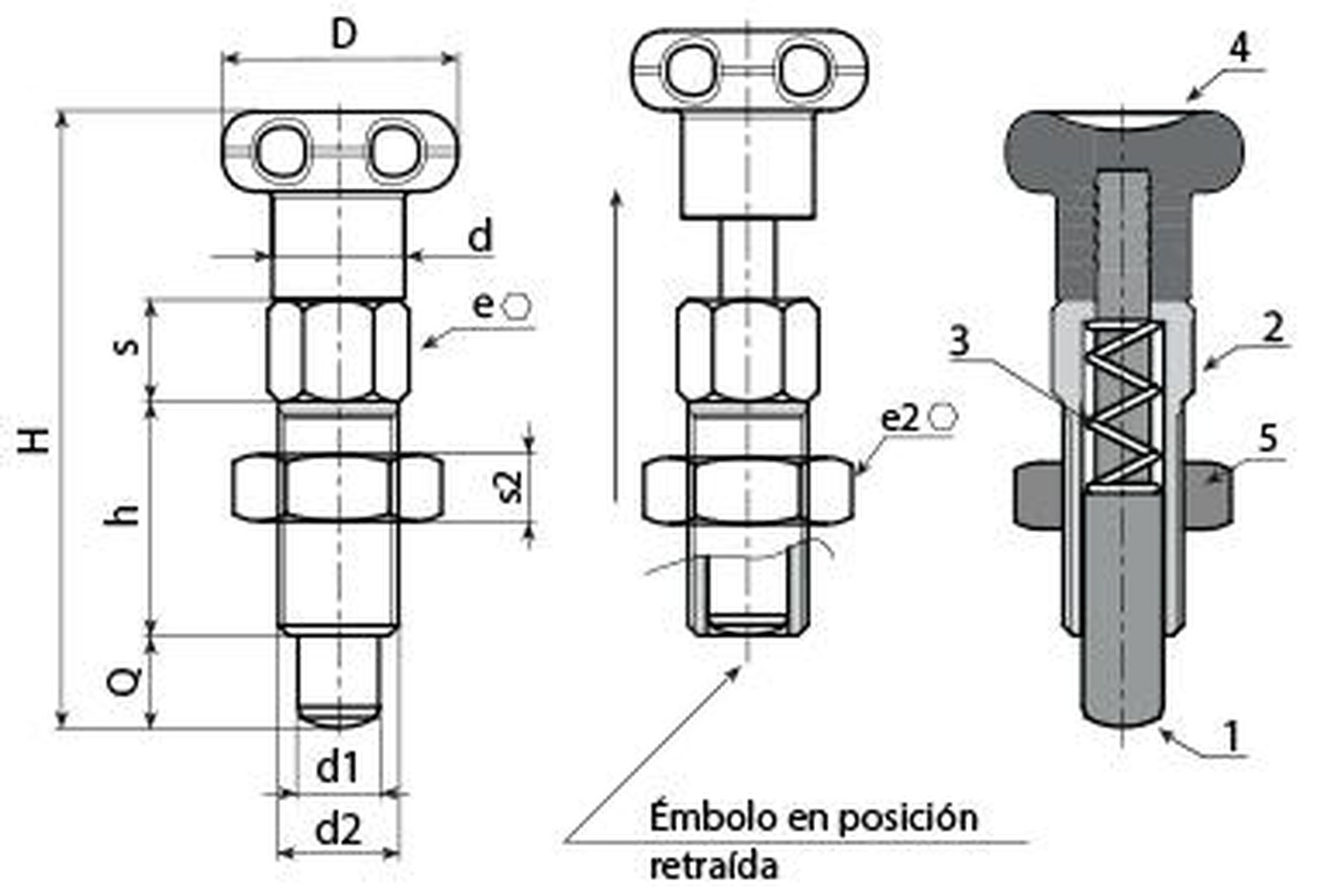

Materiales:
(1) Perno émbolo de indexación de acero inoxidable (AISI 303).
(3) Muelle de acero inoxidable (AISI 302).
(4) Botón de lóbulos de poliamida reforzada. No desmontable. Resistente a aceites y grasas.
W796:
(2) Cuerpo émbolo de indexación roscado de acero automático.
(5) Tuerca de bloqueo roscada de acero (UNI 5589).
W796 CIN:
(2) Cuerpo émbolo de indexación roscado de acero inoxidable (AISI 303).
(5) Tuerca de bloqueo roscada de acero inoxidable (AISI 304) (UNI 5589).
Superficie:
(4) Satinada.
(1-2-5) Lisa.
Color:
(4) Negro (RAL 9011).
W796:
(2-5) Galvanizado.
W796 CIN:
(1-2-5) Natural.
ATENCIÓN:
> Se recomienda realizar el orificio de alojamiento de la barra del émbolo de indexación con tolerancia H7.
> Tuerca suministrada montada.
Requerimientos especiales:
Bajo pedido, la tuerca se puede suministrar desmontada.
Versión W796 - de acero galvanizado
| Código | Art. | D | d | H | h | e | s | d2 | e2 | s2 | d1 -0,02 -0,04 | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W796.0001 | W796.J0401 | 14 | 7 | 33 | 12 | 6 | 5 | M6 | 10 | 4 | 4 | 4 | 5 |
| W796.0003 | W796.J0501 | 18 | 9 | 42 | 16 | 8 | 6 | M8 | 13 | 5 | 5 | 5 | 11 |
| W796.0005 | W796.J0601 | 22 | 11 | 52 | 20 | 10 | 7,5 | M10 | 17 | 6 | 6 | 6 | 23 |
| W796.0007 | W796.J0801 | 24 | 13 | 61 | 24 | 12 | 9 | M12 | 19 | 7 | 8 | 8 | 38 |
Versión W796 CIN - de acero inoxidable (AISI 303)
| Código | Art. | D | d | H | h | e | s | d2 | e2 | s2 | d1 -0,02 -0,04 | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W796.0002 | W796.J0401CIN | 14 | 7 | 33 | 12 | 6 | 5 | M6 | 10 | 4 | 4 | 4 | 5 |
| W796.0004 | W796.J0501CIN | 18 | 9 | 42 | 16 | 8 | 6 | M8 | 13 | 5 | 5 | 5 | 11 |
| W796.0006 | W796.J0601CIN | 22 | 11 | 52 | 20 | 10 | 7,5 | M10 | 17 | 6 | 6 | 6 | 23 |
| W796.0008 | W796.J0801CIN | 24 | 13 | 61 | 24 | 12 | 9 | M12 | 19 | 7 | 8 | 8 | 38 |
