W780
BOTÓN CON ÉMBOLO ROSCADO CORTO DE ACERO
Émbolos de indexación roscados de paso fino - con botón
Materiales:
(4) Botón de lóbulos de poliamida reforzada. No desmontable. Resistente a aceites y grasas.
(5) Tapón central de poliamida. Resistente a aceites y grasas.
W780:
(3) Muelle de acero galvanizado.
(2) Anillo roscado hexagonal de acero de alta resistencia.
(1) Perno émbolo de indexación de acero de alta resistencia y templado.
(6) Tornillo de fijación del botón de acero galvanizado (ISO 7046).
W780CIN:
(3) Muelle de acero inoxidable (AISI 301).
(2) Anillo roscado hexagonal roscado de acero inoxidable (AISI 303).
(1) Perno émbolo de indexación de acero inoxidable (AISI 303).
(6) Tornillo de fijación del botón de acero galvanizado (ISO 7046).
Superficie:
(4-5) Satinada.
(1-2-3) Lisa.
Color:
(4) Negro (RAL 9011).
(5) Gris (RAL 7035).
W780:
(1-2) Pavonado.
W780CIN:
(1-2) Natural.
ATENCIÓN:
> Se recomienda realizar el orificio de alojamiento de la barra del émbolo de indexación con tolerancia H7.
Requerimientos especiales:
Bajo pedido, y por una cierta cantidad, el botón se puede suministrar con los colores de la tabla.
Versión W780 - de acero pavonado

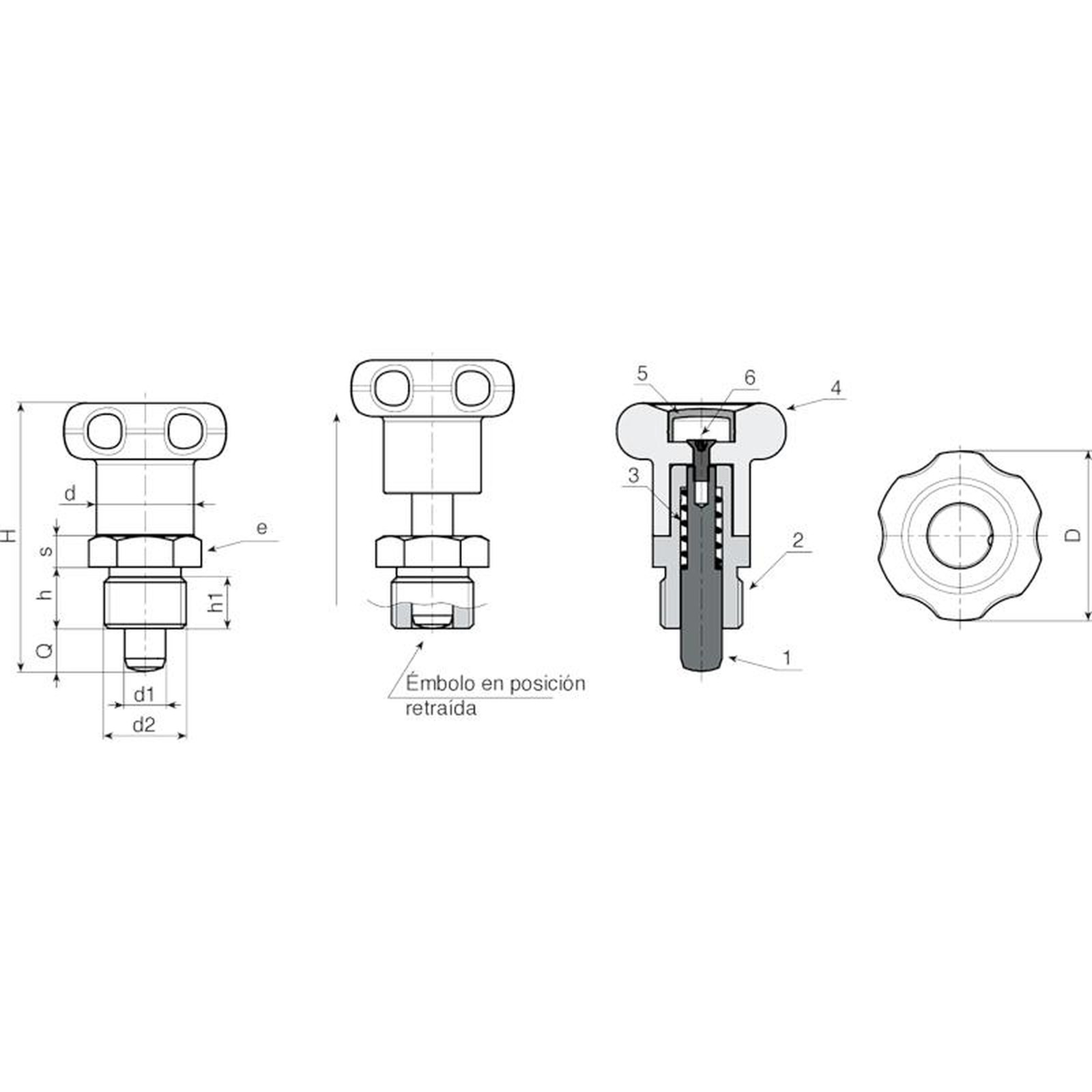

| Código | Art. | D | H | h | h1 | d2 | d | e | s | d1 -0,02 -0,04 | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W780.0003 | W780.Q0601 | 27 | 43 | 10 | 8 | M12x1,5 | 14 | 17 | 5 | 6 | 6 | 31 |
| W780.0004 | W780.Q0801 | 33 | 52 | 12 | 10 | M16x1,5 | 19 | 19 | 6 | 8 | 8 | 57 |
Versión W780 CIN - de acero inoxidable (AISI 303)
| Código | Art. | D | H | h | h1 | d2 | d | e | s | d1 -0,02 -0,04 | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W780.0001 | W780.I0601CIN | 27 | 43 | 10 | 8 | M12x1,5 | 14 | 17 | 5 | 6 | 6 | 31 |
| W780.0002 | W780.I0801CIN | 33 | 52 | 12 | 10 | M16x1,5 | 19 | 19 | 6 | 8 | 8 | 57 |
