BOTÓN CON ÉMBOLO DE INDEXACIÓN ROSCADO DE ACERO INOXIDABLE INTEGRAL - CON TUERCA
Émbolos de indexación roscados de paso fino - inoxidable integral
Materiales:
(1) Perno émbolo de indexación de acero inoxidable (AISI 303).
(2) Anillo roscado hexagonal roscado de acero inoxidable (AISI 303).
(3) Muelle de acero inoxidable (AISI 301).
(4) Botón de lóbulos torneado de acero inoxidable (AISI 303).
(5) Tuerca de bloqueo roscada de acero inoxidable (AISI 304) (UNI 5589).
Superficie:
Satinada.
Color:
Natural.
ATENCIÓN:
> Se recomienda realizar el orificio de alojamiento de la barra del émbolo de indexación con tolerancia H7.
> Tuerca suministrada montada.
Requerimientos especiales:
Bajo pedido, y por determinadas cantidades, el émbolo de indexación se puede suministrar completamente desmontado.
Bajo pedido, la tuerca se puede suministrar desmontada.
Versión W721CIN - con tuerca

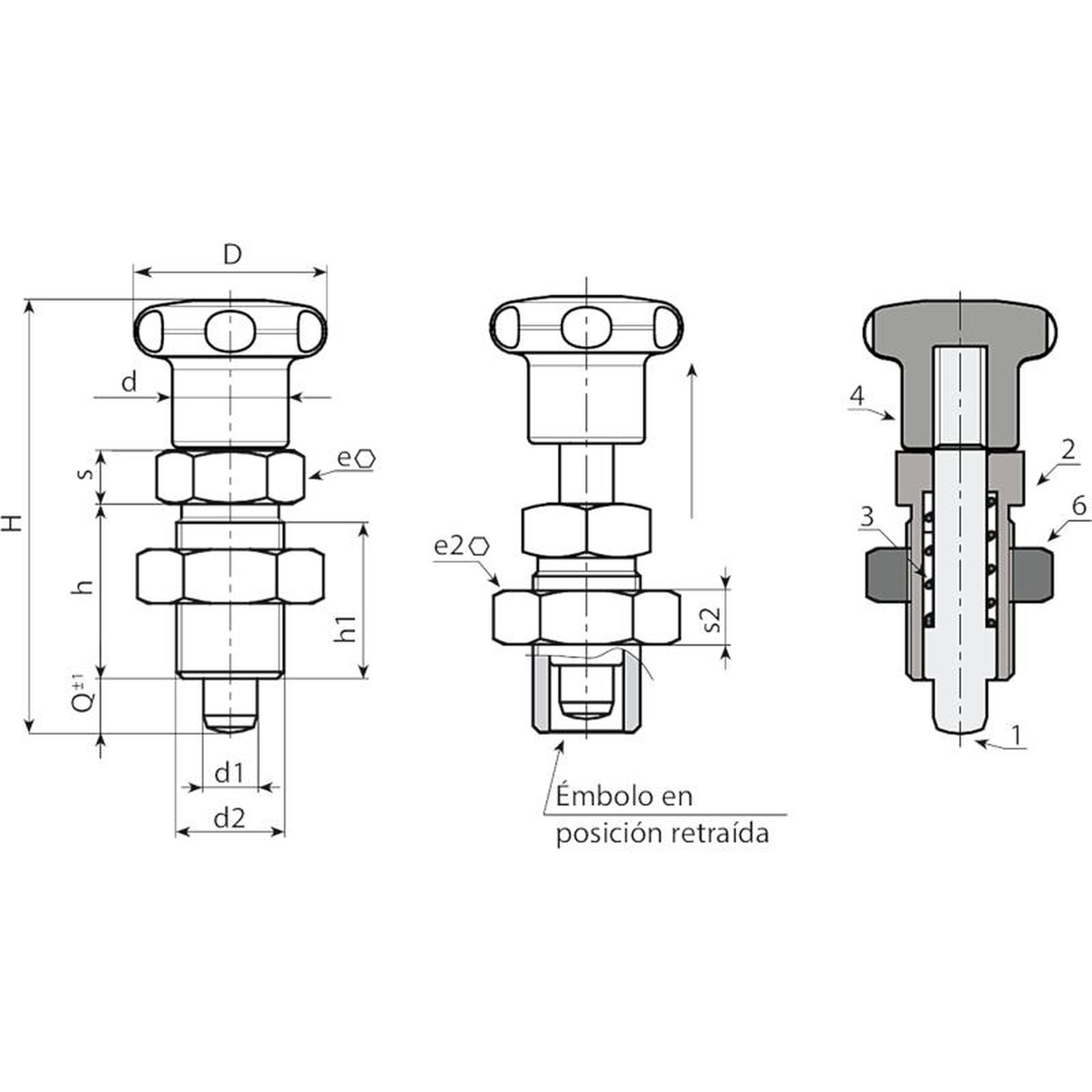

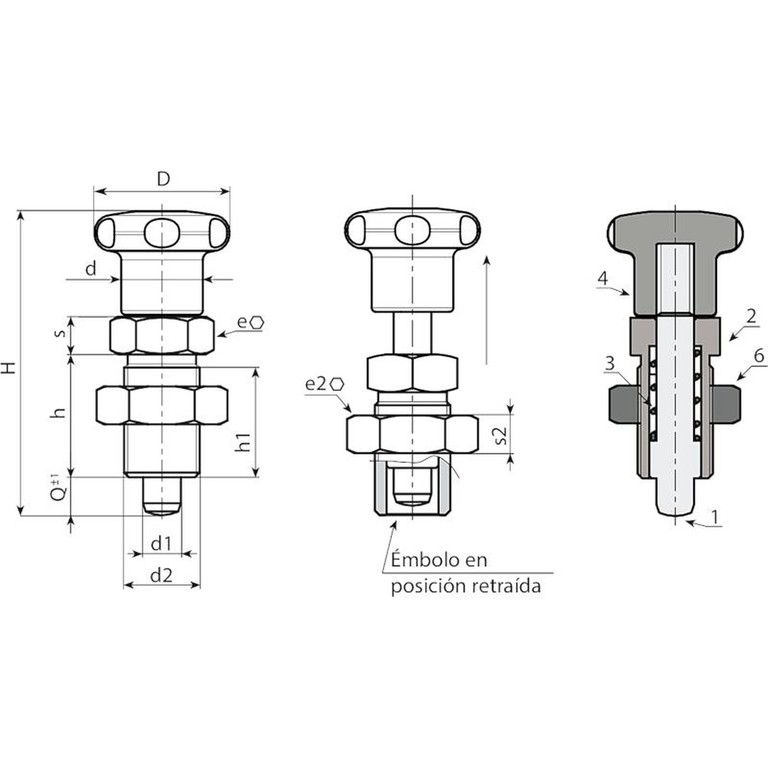

| Código | Art. | D | H | h | h1 | d2 | d | e | s | e2 | s2 | d1 -0,02 -0,04 | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W721.0001 | W721.I0501CIN | 22 | 45 | 17 | 15 | M10x1 | 12 | 12 | 5 | 17 | 6 | 5 | 5 | - |
| W721.0002 | W721.I0601CIN | 27 | 54 | 20 | 18 | M12x1,5 | 14 | 14 | 6 | 19 | 7 | 6 | 6 | - |
| W721.0003 | W721.I0801CIN | 32 | 67 | 26 | 23 | M16x1,5 | 19 | 19 | 8 | 24 | 8 | 8 | 8 | - |
| W721.0004 | W721.I1001CIN | 32 | 79 | 33 | 30 | M20x1,5 | 20 | 22 | 10 | 30 | 9 | 10 | 10 | 220 |
