W271
MANGOS EN T CON ÉMBOLO DE INDEXACIÓN ROSCADO DE ACERO CON TUERCA DE BLOQUEO
Émbolos de indexación roscados de paso fino - con botón
Materiales:
(3) Muelle de acero inoxidable (AISI 301).
(4) Mango en T de poliamida reforzada. No desmontable. Resistente a aceites y grasas.
W271:
(2) Anillo roscado hexagonal de acero de alta resistencia.
(1) Perno émbolo de indexación de acero de alta resistencia y templado.
(5) Tuerca de bloqueo roscada de acero (UNI 5589).
W271CIN:
(2) Anillo roscado hexagonal roscado de acero inoxidable (AISI 303).
(1) Perno émbolo de indexación de acero inoxidable (AISI 303).
(5) Tuerca de bloqueo roscada de acero inoxidable (AISI 304) (UNI 5589).
Superficie:
(4) Satinada.
(1-2-3-5) Lisa.
Color:
(4) Negro (RAL 9011).
W271:(1-2-5) Pavonado.
W271CIN:(1-2-5) Natural.
ATENCIÓN:
> Se recomienda realizar el orificio de alojamiento de la barra del émbolo de indexación con tolerancia H7.
> Tuerca suministrada montada.
Requerimientos especiales:
Bajo pedido, y por determinadas cantidades, el mango en T se puede suministrar con los colores de la tabla.
Bajo pedido, la tuerca se puede suministrar desmontada.

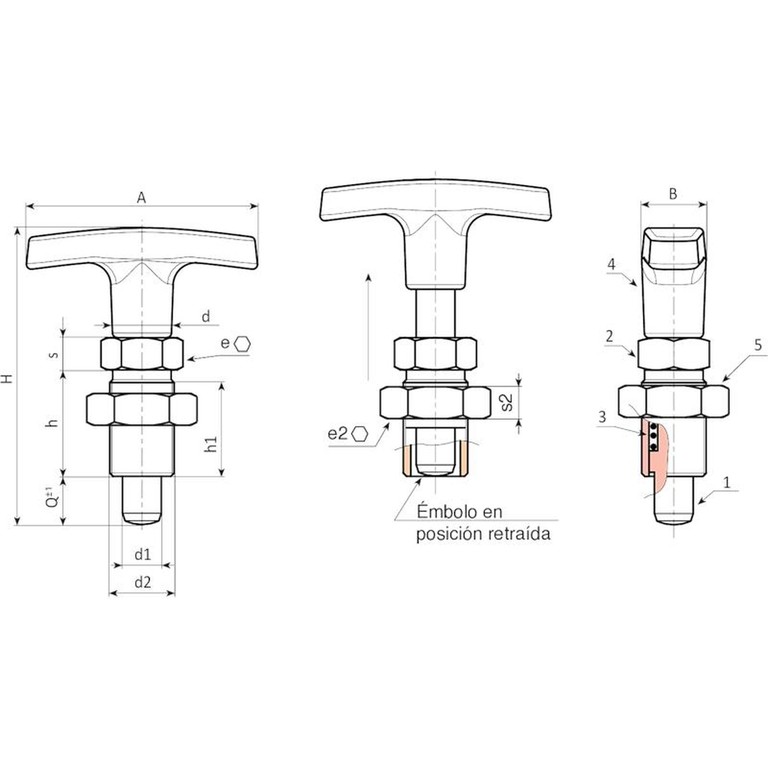

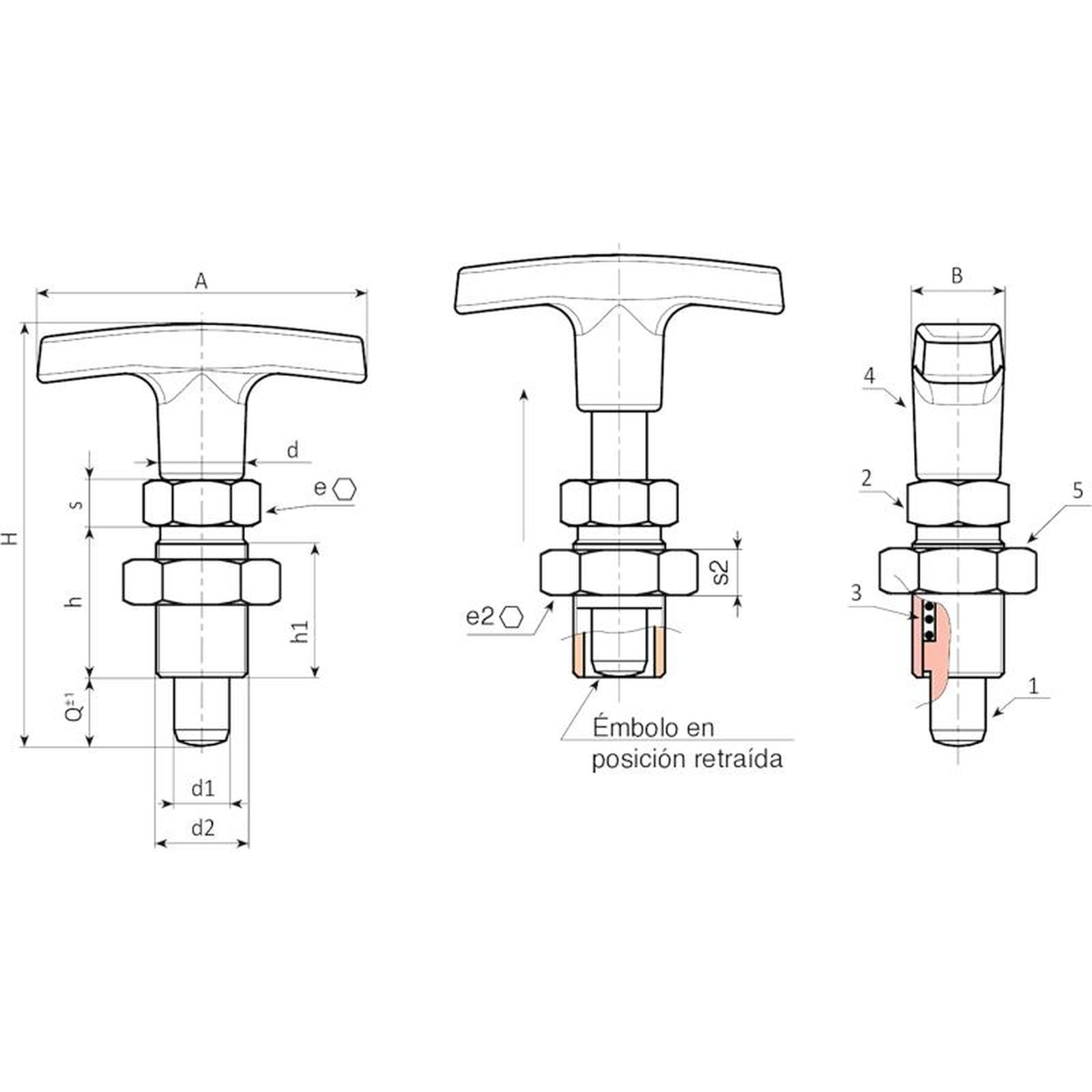

Versión W271 - de acero pavonado
| Código | Art. | A | B | H | h | h1 | d2 | d | e | s | e2 | s2 | d1 -0,02 -0,04 | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W271.0005 | W271.Q0501 | 50 | 15 | 51 | 17 | 15 | M10x1 | 14 | 12 | 5 | 17 | 5 | 5 | 5 | 34 |
| W271.0006 | W271.Q0601 | 50 | 15 | 56 | 20 | 18 | M12x1,5 | 14 | 14 | 6 | 19 | 6 | 6 | 6 | 45 |
| W271.0007 | W271.Q0801 | 60 | 18 | 75 | 26 | 24 | M16x1,5 | 16,5 | 19 | 8 | 24 | 8 | 8 | 8 | 90 |
| W271.0008 | W271.Q1001 | 72 | 20 | 87 | 33 | 31 | M20x1,5 | 18,5 | 22 | 10 | 30 | 9 | 10 | 10 | 161 |
Versión W271 CIN - de acero inoxidable (AISI 303)
| Código | Art. | A | B | H | h | h1 | d2 | d | e | s | e2 | s2 | d1 -0,02 -0,04 | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W271.0001 | W271.I0501CIN | 50 | 15 | 51 | 17 | 15 | M10x1 | 14 | 12 | 5 | 17 | 5 | 5 | 5 | 34 |
| W271.0002 | W271.I0601CIN | 50 | 15 | 56 | 20 | 18 | M12x1,5 | 14 | 14 | 6 | 19 | 6 | 6 | 6 | 45 |
| W271.0003 | W271.I0801CIN | 60 | 18 | 75 | 26 | 24 | M16x1,5 | 16,5 | 19 | 8 | 24 | 8 | 8 | 8 | 90 |
| W271.0004 | W271.I1001CIN | 72 | 20 | 87 | 33 | 31 | M20x1,5 | 18,5 | 22 | 10 | 30 | 9 | 10 | 10 | 161 |
