R604
RUEDA DE POLIPROPILENO/GOMA CON SOPORTE GIRATORIO REDONDO DE ACERO Y PERNO ROSCADO CON FRENO
Ruedas de PP/goma sintética (colectividades)

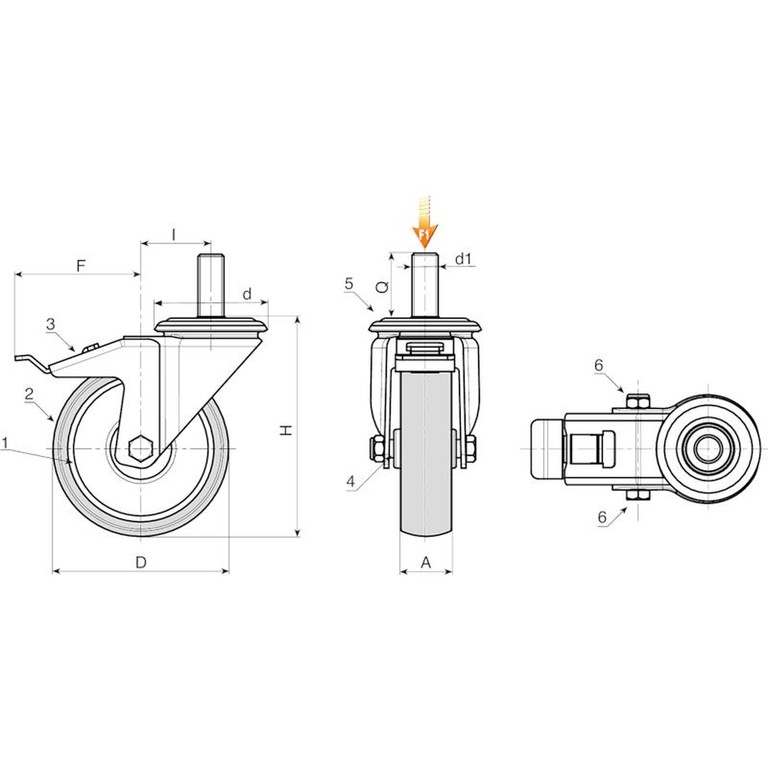

Materiales:
Cuerpo rueda:
Polipropileno.
Banda de rodadura:
Goma termoplástica sintética. Dureza 93 ± 3 Shore A.
Superficie:
Lisa.
Color:
(1) Gris oscuro.
(2) Gris claro.
(3-4-5-6-7) Azul de galvanizado.
Rotación rueda (4):
El orificio para el perno de rotación está realizado mediante moldeo del plástico. Como protección entre el perno y el orificio hay un tubo de acero galvanizado.
Estribo (3):
Horquilla de acero (DD13) con freno integrado. Palanca de accionamiento del freno moldeada de plástico gris.
Grupo giratorio (5):
Grupo giratorio de acero con doble corona de bolas y perno roscado (tolerancia rosca 6g).
Fijación rueda (6):
Tornillo de acero de cabeza hexagonal, acoplado a una tuerca de acero.
Requerimientos especiales:
Con una cantidad mínima de 100 unidades, el perno roscado se puede suministrar de M12 en lugar de M10, y de M10 en lugar de M12.
Bajo pedido, la rueda se puede suministrar de material de alta conductividad eléctrica (ESD).
| Código | art. | D | A | H | I | d | F | d1 6g | Q | Peso (g) | F1 (Kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| R604050.0001 | R604050.T18M10X25 | 50 | 18 | 70 | 26 | 48 | 80 | M10 | 25 | - | 40 |
| R604063.0001 | R604063.T22M10X25 | 63 | 22 | 90 | 26 | 48 | 84 | M10 | 25 | - | 60 |
| R604080.0001 | R604080.T22M10X25 | 80 | 22 | 109 | 25 | 48 | 84 | M10 | 25 | - | 60 |
| R604100.0001 | R604100.T27M12X30 | 100 | 27 | 134 | 36 | 57 | 106 | M12 | 30 | - | 80 |
| R604125.0001 | R604125.T27M12X30 | 125 | 27 | 159 | 35 | 57 | 106 | M12 | 30 | - | 80 |
| Código | art. | D | A | H | I | d | F | d1 6g | Q | Peso (g) | F1 (Kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| R604050.0002 | R604050.T18M10X25ESD | 50 | 18 | 70 | 26 | 48 | 80 | M10 | 25 | - | 40 |
| R604060.0001 | R604060.T22M10X25ESD | 60 | 22 | 90 | 26 | 48 | 84 | M10 | 25 | - | 60 |
| - | R604080.T24M10X25ESD | 80 | 24 | 109 | 25 | 48 | 84 | M10 | 25 | - | 60 |
| - | R604100.T29M12X30ESD | 100 | 29 | 134 | 36 | 57 | 106 | M12 | 30 | - | 80 |
| - | R604125.T29M12X30ESD | 125 | 29 | 159 | 35 | 57 | 106 | M12 | 30 | - | 80 |
