R302

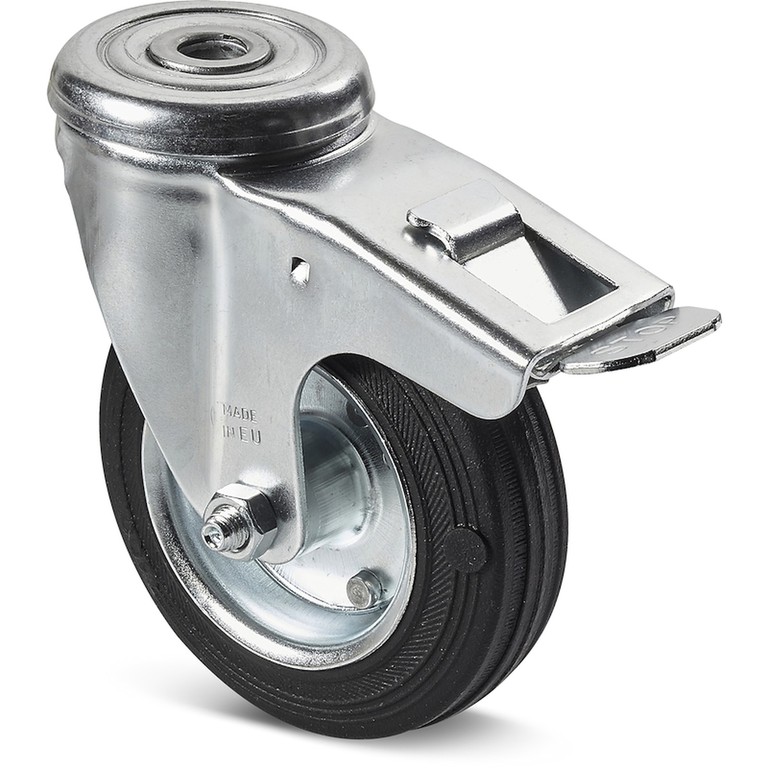

RUEDA CON LLANTA DE CHAPA / GOMA CON SOPORTE GIRATORIO REDONDO DE ACERO Y ORIFICIO LISO PASANTE CON FRENO
Ruedas de chapa/goma natural
Materiales:
Cuerpo rueda:
Dos discos de chapa estampada (acero DD13) remachados juntos en una sola pieza.
Banda de rodadura:
Banda de rodadura de forma trapezoidal de goma natural. Dureza 85 ± 4 Shore A.
Superficie:
Lisa.
Color:
(2) Negro (RAL 9011).
(1-3-4-5-6) Azul de galvanizado.
Rotación rueda:
El orificio para el perno de rotación está obtenido mediante estampado de la chapa. Como protección entre el perno y el orificio hay un casquillo de poliamida negra.
Estribo (3):
Horquilla de acero (DD13) con freno integrado.
Grupo giratorio (5):
Grupo giratorio de acero con doble corona de bolas y orificio de fijación liso (tolerancia orificio H7).
Fijación rueda (6):
Tornillo de acero de cabeza hexagonal, acoplado a una tuerca de acero.
Requerimientos especiales:
Bajo pedido y con un mínimo de 20 unidades, la rueda se puede suministrar con jaula de rodillos (sustituya el código R302 con el código R332).

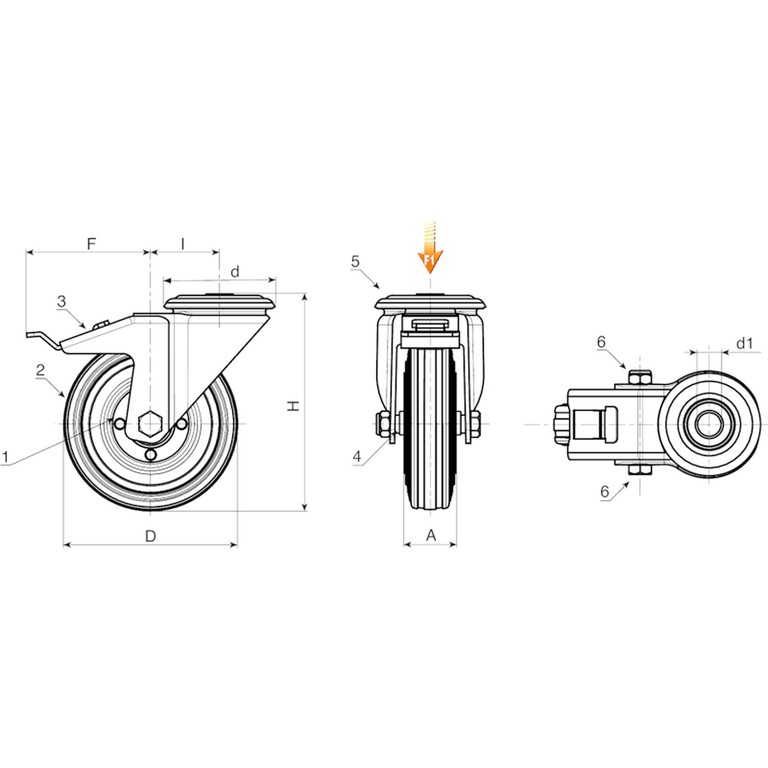

| Código | art. | D | A | H | I | d | d1 H7 | F | Peso (g) | F1 (Kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| R302080.0001 | R302080.T25D12 | 80 | 25 | 108 | 32 | 64 | 12 | 110 | 570 | 50 |
| R302100.0001 | R302100.T30D12 | 100 | 30 | 127 | 32 | 64 | 12 | 110 | 618 | 70 |
| R302125.0001 | R302125.T37D12 | 125 | 37.5 | 155 | 32 | 64 | 12 | 113 | 1134 | 100 |
| R302150.0001 | R302150.T37D12 | 150 | 37.5 | 183 | 35 | 65 | 12 | 115 | - | 140 |
| R302180.0001 | R302180.T45D16 | 180 | 45 | 230 | 48 | 95 | 16 | 150 | - | 180 |
| R302200.0001 | R302200.T50D16 | 200 | 50 | 240 | 48 | 95 | 16 | 150 | 3297 | 200 |
