P704

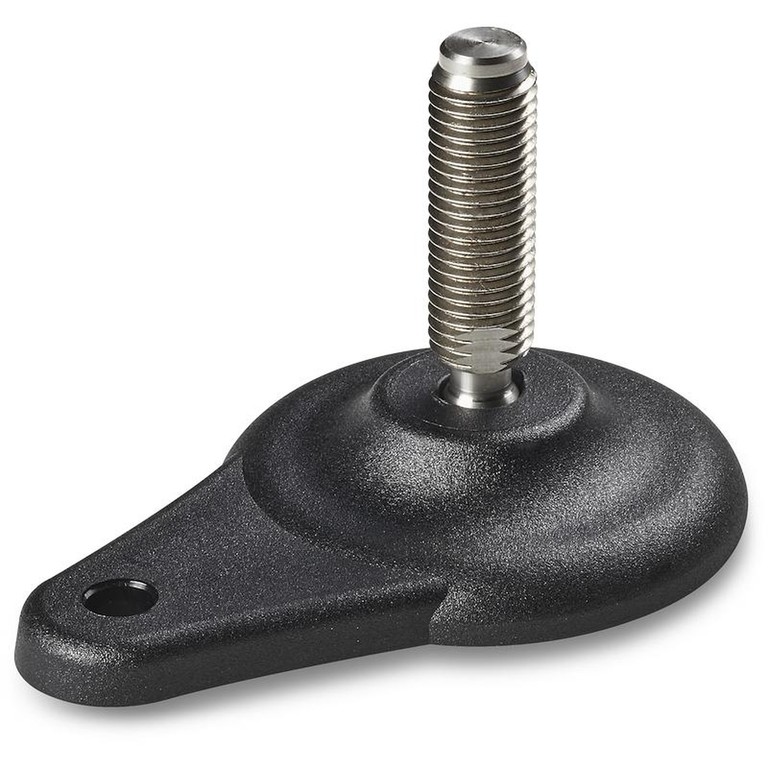

PIE DE APOYO CON FIJACIÓN LATERAL AL SUELO, PERNO ARTICULADO TIPO B DE ACERO Y BOLA 12.4
Pies de plástico con fijación lateral - perno articulado
Materiales:
Poliamida reforzada.
Resistente a aceites y grasas.
Superficie:
Satinada.
Color:
Negro(RAL 9011).
Insertos:
P704:
Perno roscado y articulado (bola 12,5) con alojamiento fresado para llave (tipo B) de acero galvanizado (tolerancia rosca 6g).
P704CIN:
Perno roscado y articulado (bola 12,5) con alojamiento fresado para llave (tipo B) de acero inoxidable (AISI 303) (tolerancia rosca 6g).
Fijación al suelo:
Orificio pasante obtenido mediante moldeo del plástico.
Requerimientos especiales:
Bajo pedido, y por determinadas cantidades, los insertos se pueden suministrar con la longitud deseada.
Bajo pedido, y por determinadas cantidades, el pie se puede suministrar de color naranja (RAL 2004).

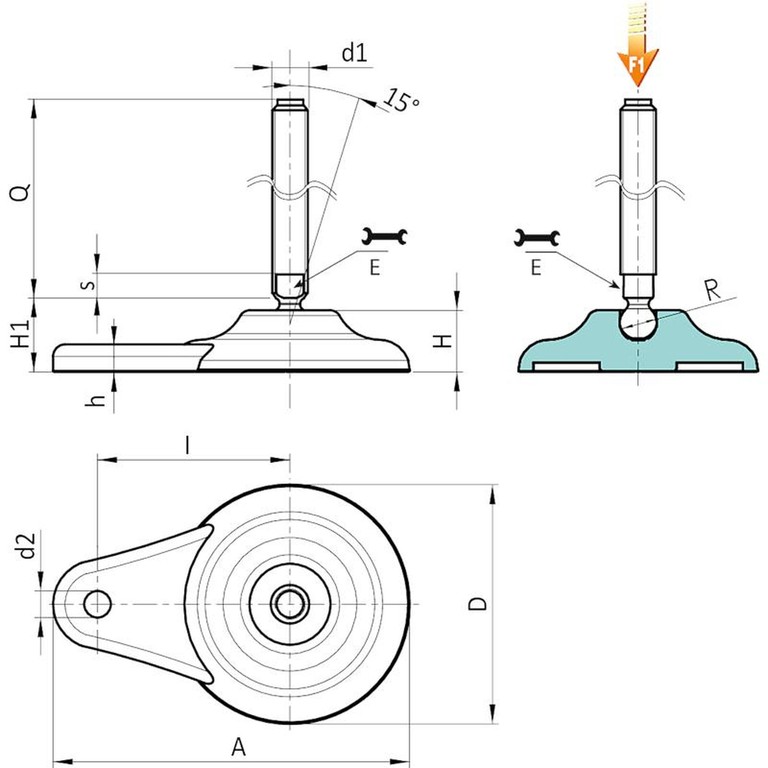

Versión P704: Pie de apoyo con fijación lateral, perno tipo B (alojamiento fresado para llave) y bola 12,5
| Código | Art. | D | H | I | H1 | h | A | E | s | d2 | R | d1 6g | Q | Peso (g) | F1 (kN) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P704080.0001 | P704080.TM16X7001 | 80 | 20 | 65 | 26 | 9 | 120 | 13 | 7 | 9 | 12,4 | M16 | 70 | 156 | 10 |
| P704080.0002 | P704080.TM16X9001 | 80 | 20 | 65 | 26 | 9 | 120 | 13 | 7 | 9 | 12,4 | M16 | 90 | 182 | 10 |
| P704080.0003 | P704080.TM16X11001 | 80 | 20 | 65 | 26 | 9 | 120 | 13 | 7 | 9 | 12,4 | M16 | 110 | 208 | 10 |
| P704080.0005 | P704080.TM16X13001 | 80 | 20 | 65 | 26 | 9 | 120 | 13 | 7 | 9 | 12,4 | M16 | 130 | 234 | 10 |
| P704080.0007 | P704080.TM16X15001 | 80 | 20 | 65 | 26 | 9 | 120 | 13 | 7 | 9 | 12,4 | M16 | 150 | 260 | 10 |
| P704080.0009 | P704080.TM16X17001 | 80 | 20 | 65 | 26 | 9 | 120 | 13 | 7 | 9 | 12,4 | M16 | 170 | 286 | 10 |
Atención: El límite de carga F1 expresado es inferior a la carga de rotura en un 30 % y se entiende como estático.
Longitudes perno bajo pedido, con un mínimo de 100 unidades.
Versión P704CIN: Pie con fijación lateral, perno tipo B - de acero inoxidable - (alojamiento fresado para llave) y bola 12,5
| Código | Art. | D | H | I | H1 | h | A | E | s | d2 | R | d1 6g | Q | Peso (g) | F1 (kN) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P704080.0004 | P704080.TM16X11001CIN | 80 | 20 | 65 | 26 | 9 | 120 | 13 | 7 | 9 | 12,4 | M16 | 110 | 130 | 10 |
| P704080.0006 | P704080.TM16X13001CIN | 80 | 20 | 65 | 26 | 9 | 120 | 13 | 7 | 9 | 12,4 | M16 | 130 | 156 | 10 |
| P704080.0008 | P704080.TM16X15001CIN | 80 | 20 | 65 | 26 | 9 | 120 | 13 | 7 | 9 | 12,4 | M16 | 150 | 182 | 10 |
| P704080.0010 | P704080.TM16X17001CIN | 80 | 20 | 65 | 26 | 9 | 120 | 13 | 7 | 9 | 12,4 | M16 | 170 | 208 | 10 |
Atención: El límite de carga F1 expresado es inferior a la carga de rotura en un 30 % y se entiende como estático.
Longitudes perno bajo pedido, con un mínimo de 100 unidades.
