P533

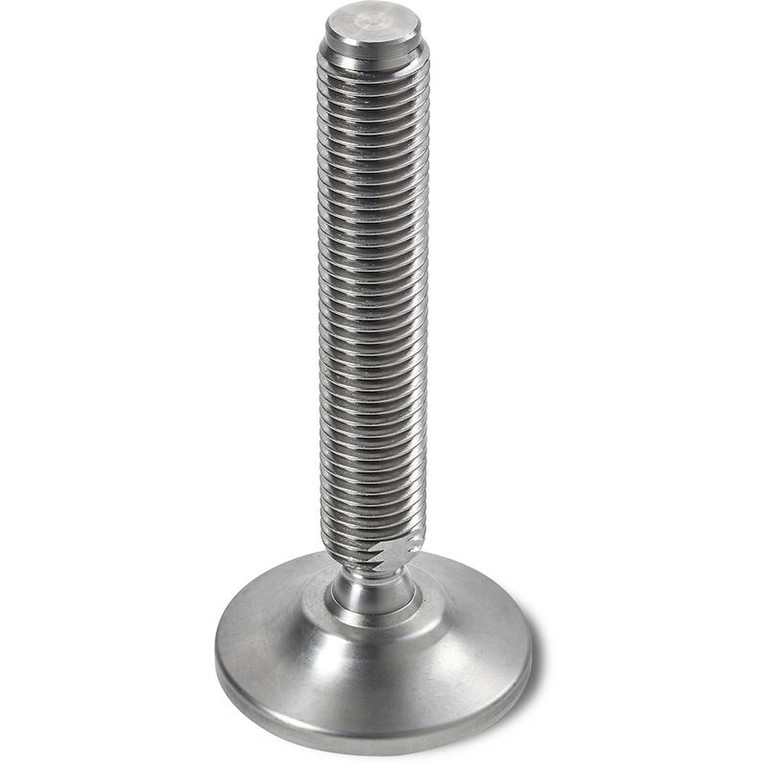

PIE DE APOYO DE ACERO INTEGRAL CON PERNO ARTICULADO TIPO B Y BOLA 15
Pies de metal con perno articulado
Materiales:
P533:
Base del pie de acero automático torneado.
P533CIN:
Base del pie de acero inoxidable (AISI 303) torneado.
Superficie:
Lisa.
Color:
P533:
Galvanizado estándar azul.
P533CIN:
Natural.
Insertos:
P533:
Perno roscado y articulado (bola 15) con alojamiento fresado para llave (tipo B) de acero galvanizado (tolerancia rosca 6g).
P533CIN:
Perno roscado y articulado (bola 15) con alojamiento fresado para llave (tipo B) de acero inoxidable (AISI 304) (tolerancia rosca 6g).
Fijación perno:
Perno no desmontable. La bola no es desmontable, dado que el borde del alojamiento ha sido remachado.
Requerimientos especiales:
Bajo pedido, y por determinadas cantidades, los insertos se pueden suministrar con la longitud deseada.
Versión P533: Pie de apoyo de acero galvanizado con perno tipo B (alojamiento fresado para llave) y bola 15

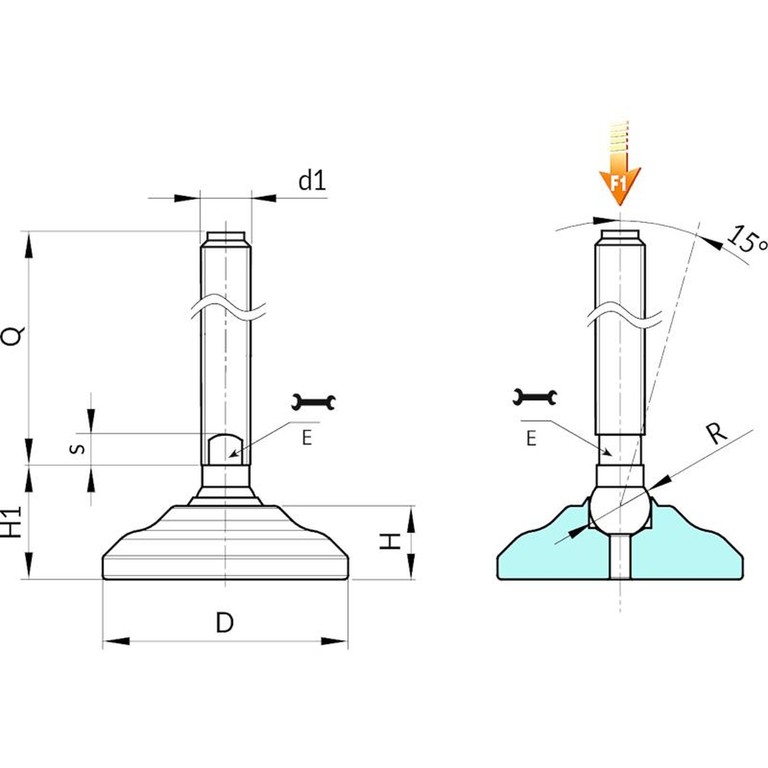

| Código | Art. | D | H | H1 | E | s | R | d1 6g | Q | Peso (g) | F1 (kN) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| P53350.0015 | P53350.VZM20X90 | 50 | 13,5 | 23 | 16 | 7 | 15 | M20 | 90 | 372 | 50 |
| P53350.0016 | P53350.VZM20X110 | 50 | 13,5 | 23 | 16 | 7 | 15 | M20 | 110 | 404 | 50 |
| P53350.0017 | P53350.VZM20X130 | 50 | 13,5 | 23 | 16 | 7 | 15 | M20 | 130 | 436 | 50 |
| P53350.0018 | P53350.VZM20X150 | 50 | 13,5 | 23 | 16 | 7 | 15 | M20 | 150 | 471 | 50 |
| P53350.0019 | P53350.VZM20X170 | 50 | 13,5 | 23 | 16 | 7 | 15 | M20 | 170 | 503 | 50 |
| P53350.0020 | P53350.VZM20X190 | 50 | 13,5 | 23 | 16 | 7 | 15 | M20 | 190 | 536 | 50 |
| P53350.0021 | P53350.VZM20X210 | 50 | 13,5 | 23 | 16 | 7 | 15 | M20 | 210 | 571 | 50 |
| P53360.0015 | P53360.VZM20X90 | 60 | 18 | 28 | 16 | 7 | 15 | M20 | 90 | 472 | 50 |
| P53360.0016 | P53360.VZM20X110 | 60 | 18 | 28 | 16 | 7 | 15 | M20 | 110 | 504 | 50 |
| P53360.0017 | P53360.VZM20X130 | 60 | 18 | 28 | 16 | 7 | 15 | M20 | 130 | 536 | 50 |
| P53360.0018 | P53360.VZM20X150 | 60 | 18 | 28 | 16 | 7 | 15 | M20 | 150 | 571 | 50 |
| P53360.0019 | P53360.VZM20X170 | 60 | 18 | 28 | 16 | 7 | 15 | M20 | 170 | 603 | 50 |
| P53360.0020 | P53360.VZM20X190 | 60 | 18 | 28 | 16 | 7 | 15 | M20 | 190 | 636 | 50 |
| P53360.0021 | P53360.VZM20X210 | 60 | 18 | 28 | 16 | 7 | 15 | M20 | 210 | 671 | 50 |
| P53340.0022 | P53340.VZM24X90 | 40 | 11,5 | 20 | 19 | 7 | 15 | M24 | 90 | 433 | 50 |
| P53340.0023 | P53340.VZM24X110 | 40 | 11,5 | 20 | 19 | 7 | 15 | M24 | 110 | 493 | 50 |
| P53340.0024 | P53340.VZM24X130 | 40 | 11,5 | 20 | 19 | 7 | 15 | M24 | 130 | 553 | 50 |
| P53340.0025 | P53340.VZM24X150 | 40 | 11,5 | 20 | 19 | 7 | 15 | M24 | 150 | 613 | 50 |
| P53340.0026 | P53340.VZM24X170 | 40 | 11,5 | 20 | 19 | 7 | 15 | M24 | 170 | 673 | 50 |
| P53340.0027 | P53340.VZM24X190 | 40 | 11,5 | 20 | 19 | 7 | 15 | M24 | 190 | 733 | 50 |
| P53340.0028 | P53340.VZM24X210 | 40 | 11,5 | 20 | 19 | 7 | 15 | M24 | 210 | 793 | 50 |
| P53350.0022 | P53350.VZM24X90 | 50 | 13,5 | 23 | 19 | 7 | 15 | M24 | 90 | 496 | 50 |
| P53350.0023 | P53350.VZM24X110 | 50 | 13,5 | 23 | 19 | 7 | 15 | M24 | 110 | 556 | 50 |
| P53350.0024 | P53350.VZM24X130 | 50 | 13,5 | 23 | 19 | 7 | 15 | M24 | 130 | 616 | 50 |
| P53350.0025 | P53350.VZM24X150 | 50 | 13,5 | 23 | 19 | 7 | 15 | M24 | 150 | 676 | 50 |
| P53350.0026 | P53350.VZM24X170 | 50 | 13,5 | 23 | 19 | 7 | 15 | M24 | 170 | 736 | 50 |
| P53350.0027 | P53350.VZM24X190 | 50 | 13,5 | 23 | 19 | 7 | 15 | M24 | 190 | 796 | 50 |
| P53350.0028 | P53350.VZM24X210 | 50 | 13,5 | 23 | 19 | 7 | 15 | M24 | 210 | 856 | 50 |
| P53360.0022 | P53360.VZM24X90 | 60 | 18 | 28 | 19 | 7 | 15 | M24 | 90 | 596 | 50 |
| P53360.0023 | P53360.VZM24X110 | 60 | 18 | 28 | 19 | 7 | 15 | M24 | 110 | 656 | 50 |
| P53360.0024 | P53360.VZM24X130 | 60 | 18 | 28 | 19 | 7 | 15 | M24 | 130 | 716 | 50 |
| P53360.0025 | P53360.VZM24X150 | 60 | 18 | 28 | 19 | 7 | 15 | M24 | 150 | 776 | 50 |
| P53360.0026 | P53360.VZM24X170 | 60 | 18 | 28 | 19 | 7 | 15 | M24 | 170 | 836 | 50 |
| P53360.0027 | P53360.VZM24X190 | 60 | 18 | 28 | 19 | 7 | 15 | M24 | 190 | 896 | 50 |
| P53360.0028 | P53360.VZM24X210 | 60 | 18 | 28 | 19 | 7 | 15 | M24 | 210 | 956 | 50 |
Atención: El límite de carga F1 expresado es inferior a la carga de rotura en un 30 % y se entiende como estático.
Longitudes perno bajo pedido, con un mínimo de 100 unidades.
Versión P533CIN: Pie de apoyo de acero inoxidable con perno tipo B (alojamiento fresado para llave) y bola 15
| Código | Art. | D | H | H1 | E | s | R | d1 6g | Q | Peso (g) | F1 (kN) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| P53340.0001 | P53340.INM20X90CIN | 40 | 11,5 | 20 | 16 | 7 | 15 | M20 | 90 | 309 | 50 |
| P53340.0002 | P53340.INM20X110CIN | 40 | 11,5 | 20 | 16 | 7 | 15 | M20 | 110 | 341 | 50 |
| P53340.0003 | P53340.INM20X130CIN | 40 | 11,5 | 20 | 16 | 7 | 15 | M20 | 130 | 373 | 50 |
| P53340.0004 | P53340.INM20X150CIN | 40 | 11,5 | 20 | 16 | 7 | 15 | M20 | 150 | 408 | 50 |
| P53340.0005 | P53340.INM20X170CIN | 40 | 11,5 | 20 | 16 | 7 | 15 | M20 | 170 | 440 | 50 |
| P53340.0006 | P53340.INM20X190CIN | 40 | 11,5 | 20 | 16 | 7 | 15 | M20 | 190 | 473 | 50 |
| P53340.0007 | P53340.INM20X210CIN | 40 | 11,5 | 20 | 16 | 7 | 15 | M20 | 210 | 508 | 50 |
| P53350.0001 | P53350.INM20X90CIN | 50 | 13,5 | 23 | 16 | 7 | 15 | M20 | 90 | 372 | 50 |
| P53350.0002 | P53350.INM20X110CIN | 50 | 13,5 | 23 | 16 | 7 | 15 | M20 | 110 | 404 | 50 |
| P53350.0003 | P53350.INM20X130CIN | 50 | 13,5 | 23 | 16 | 7 | 15 | M20 | 130 | 436 | 50 |
| P53350.0004 | P53350.INM20X150CIN | 50 | 13,5 | 23 | 16 | 7 | 15 | M20 | 150 | 471 | 50 |
| P53350.0005 | P53350.INM20X170CIN | 50 | 13,5 | 23 | 16 | 7 | 15 | M20 | 170 | 503 | 50 |
| P53350.0006 | P53350.INM20X190CIN | 50 | 13,5 | 23 | 16 | 7 | 15 | M20 | 190 | 536 | 50 |
| P53350.0007 | P53350.INM20X210CIN | 50 | 13,5 | 23 | 16 | 7 | 15 | M20 | 210 | 571 | 50 |
| P53360.0001 | P53360.INM20X90CIN | 60 | 18 | 28 | 16 | 7 | 15 | M20 | 90 | 472 | 50 |
| P53360.0002 | P53360.INM20X110CIN | 60 | 18 | 28 | 16 | 7 | 15 | M20 | 110 | 504 | 50 |
| P53360.0003 | P53360.INM20X130CIN | 60 | 18 | 28 | 16 | 7 | 15 | M20 | 130 | 536 | 50 |
| P53360.0004 | P53360.INM20X150CIN | 60 | 18 | 28 | 16 | 7 | 15 | M20 | 150 | 571 | 50 |
| P53360.0005 | P53360.INM20X170CIN | 60 | 18 | 28 | 16 | 7 | 15 | M20 | 170 | 603 | 50 |
| P53360.0006 | P53360.INM20X190CIN | 60 | 18 | 28 | 16 | 7 | 15 | M20 | 190 | 636 | 50 |
| P53360.0007 | P53360.INM20X210CIN | 60 | 18 | 28 | 16 | 7 | 15 | M20 | 210 | 671 | 50 |
| P53340.0008 | P53340.INM24X90CIN | 40 | 11,5 | 20 | 19 | 7 | 15 | M24 | 90 | 433 | 50 |
| P53340.0009 | P53340.INM24X110CIN | 40 | 11,5 | 20 | 19 | 7 | 15 | M24 | 110 | 493 | 50 |
| P53340.0010 | P53340.INM24X130CIN | 40 | 11,5 | 20 | 19 | 7 | 15 | M24 | 130 | 553 | 50 |
| P53340.0011 | P53340.INM24X150CIN | 40 | 11,5 | 20 | 19 | 7 | 15 | M24 | 150 | 613 | 50 |
| P53340.0012 | P53340.INM24X170CIN | 40 | 11,5 | 20 | 19 | 7 | 15 | M24 | 170 | 673 | 50 |
| P53340.0013 | P53340.INM24X190CIN | 40 | 11,5 | 20 | 19 | 7 | 15 | M24 | 190 | 733 | 50 |
| P53340.0014 | P53340.INM24X210CIN | 40 | 11,5 | 20 | 19 | 7 | 15 | M24 | 210 | 793 | 50 |
| P53350.0008 | P53350.INM24X90CIN | 50 | 13,5 | 23 | 19 | 7 | 15 | M24 | 90 | 496 | 50 |
| P53350.0009 | P53350.INM24X110CIN | 50 | 13,5 | 23 | 19 | 7 | 15 | M24 | 110 | 556 | 50 |
| P53350.0010 | P53350.INM24X130CIN | 50 | 13,5 | 23 | 19 | 7 | 15 | M24 | 130 | 616 | 50 |
| P53350.0011 | P53350.INM24X150CIN | 50 | 13,5 | 23 | 19 | 7 | 15 | M24 | 150 | 676 | 50 |
| P53350.0012 | P53350.INM24X170CIN | 50 | 13,5 | 23 | 19 | 7 | 15 | M24 | 170 | 736 | 50 |
| P53350.0013 | P53350.INM24X190CIN | 50 | 13,5 | 23 | 19 | 7 | 15 | M24 | 190 | 796 | 50 |
| P53350.0014 | P53350.INM24X210CIN | 50 | 13,5 | 23 | 19 | 7 | 15 | M24 | 210 | 856 | 50 |
Atención: El límite de carga F1 expresado es inferior a la carga de rotura en un 30 % y se entiende como estático.
Longitudes perno bajo pedido, con un mínimo de 100 unidades.
