O453

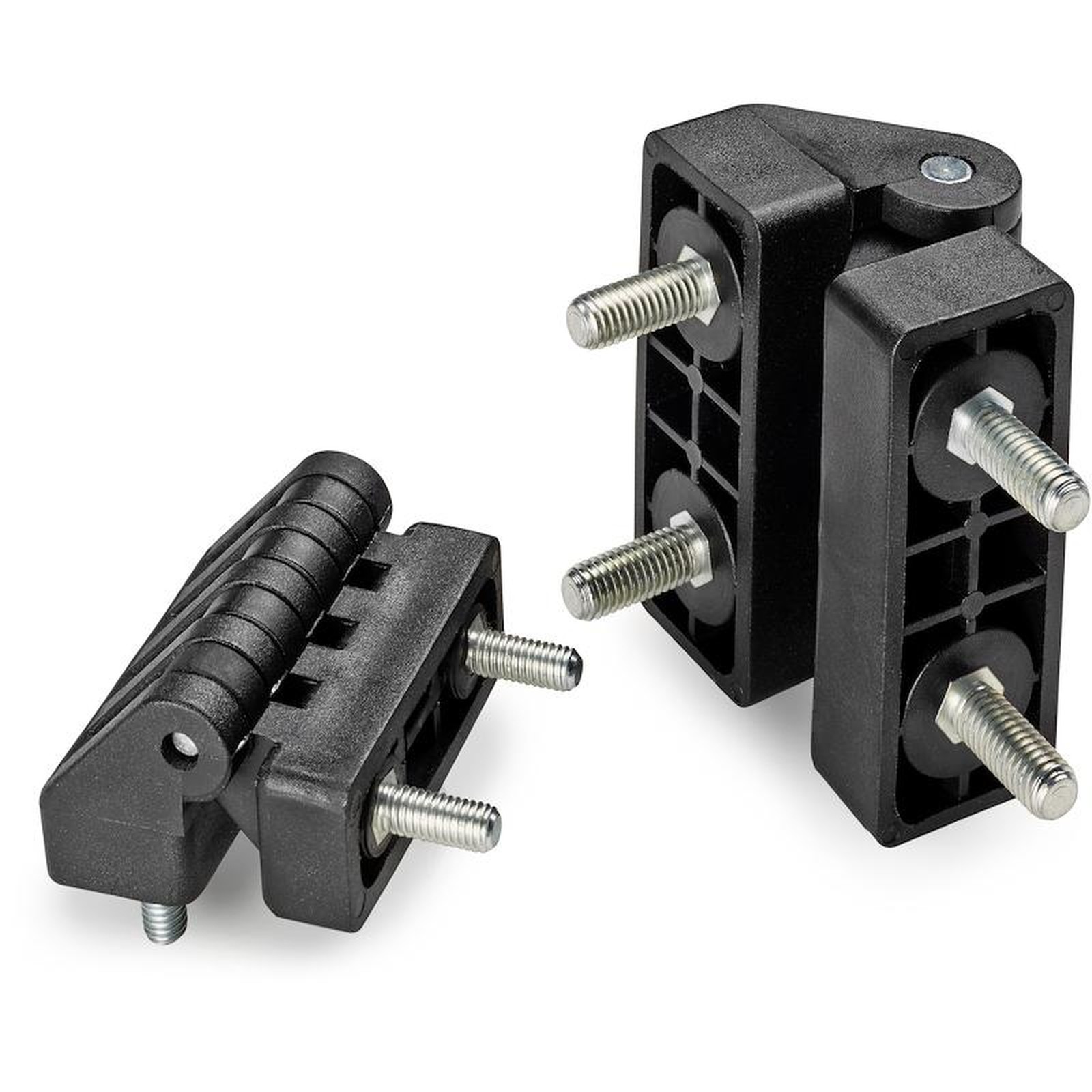

BISAGRA UNIVERSAL MONTAJE PUERTA ANGULAR CON PERNO ROSCADO
Bisagra de plástico con insertos roscados
Materiales:
Poliamida reforzada.
Resistente a aceites y grasas.
Superficie:
Satinada.
Color:
Negro(RAL 9011).
Insertos:
Pasador de acero galvanizado.
Perno roscado de acero galvanizado (tolerancia rosca 6g).
Requerimientos especiales:
Ninguna.

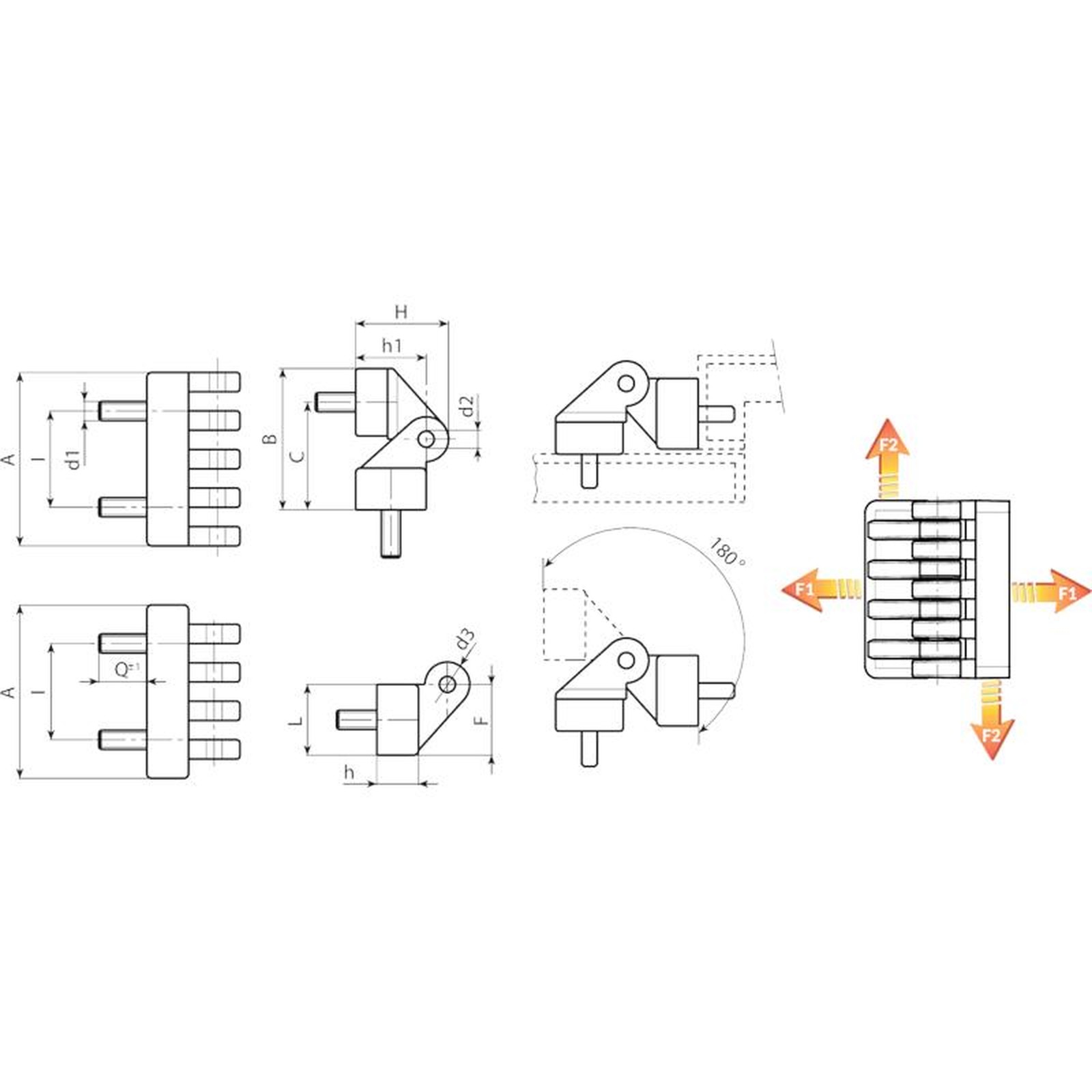

| Código | art. | I | C | A | B | L | F | h | h1 | H | d2 | d3 | d1 6g | Q | Peso (g) | F1 (N) | F2 (N) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| O45330.0001 | O45330.TM05X1001 | 15 | 28 | 30 | 36,5 | 17 | 17,5 | 11 | 19 | 24,5 | 4 | 11 | M5 | 10 | 38 | 690 | 1080 |
| O45354.0001 | O45354.TM06X1501 | 30 | 33,8 | 54 | 44,5 | 21,5 | 22 | 13 | 22,5 | 30 | 5 | 15 | M6 | 15 | 72 | 295 | 1670 |
| O45378.0001 | O45378.TM08X2001 | 42 | 47 | 78 | 62 | 30 | 30,5 | 18,5 | 31,5 | 42,5 | 8 | 22 | M8 | 20 | 190 | 1025 | 2830 |
