O434

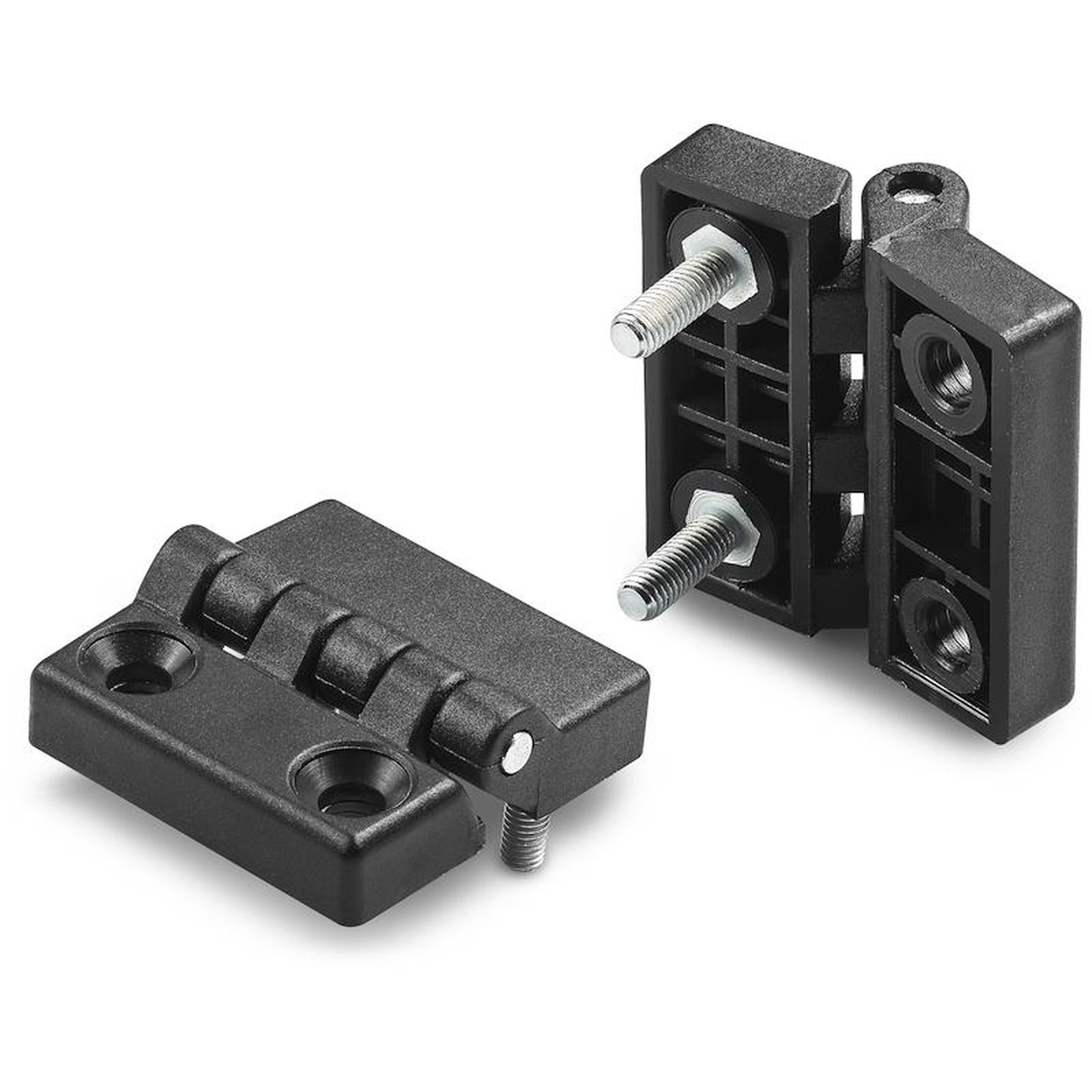

BISAGRA PLANA CON PERNO ROSCADO Y ORIFICIO PASANTE
Bisagra de plástico con orificios pasantes
Materiales:
Poliamida reforzada.
Resistente a aceites y grasas.
Superficie:
Satinada.
Color:
Negro(RAL 9011).
Insertos:
Pasador de acero galvanizado.
Perno roscado de acero galvanizado (tolerancia rosca 6g).
Orificio:

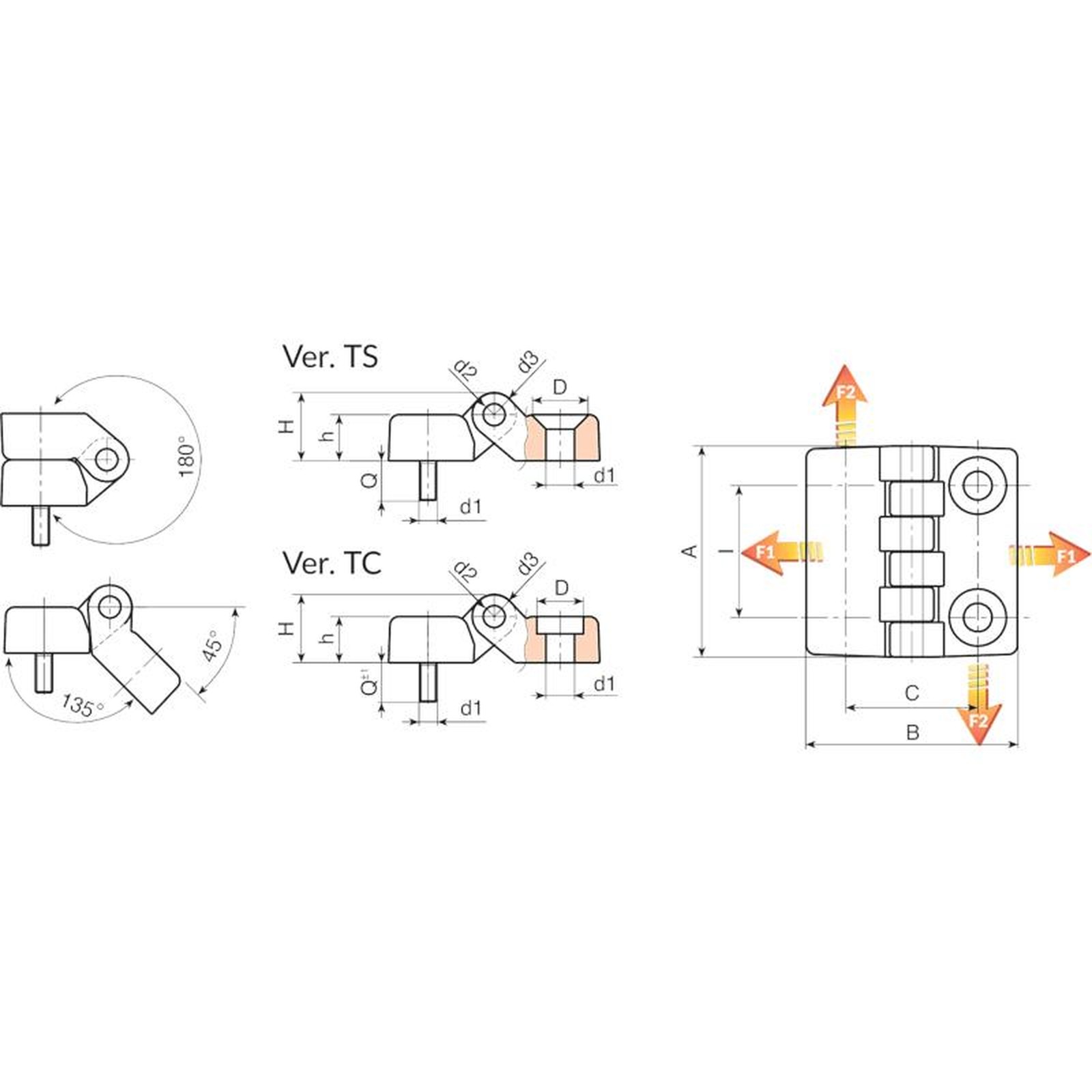

Versión TS:
Orificio pasante obtenido mediante moldeo del plástico. Alojamiento para tornillo de cabeza avellanada DIN 7991/UNI 5933.
Versión TC:
Orificio pasante obtenido mediante moldeo del plástico. Alojamiento para tornillo de cabeza cilíndrica DIN 912/UNI 5931.
Requerimientos especiales:
Bajo pedido, y por determinadas cantidades, los insertos se pueden suministrar de otro material.
Bajo pedido, y por determinadas cantidades, colores según la tabla de la.
Versión O434-TS: con orificios para tornillos de cabeza avellanada
| Código | art. | I | C | A | B | h | H | D | d2 | d3 | d1 | Q | Peso (g) | F1 (N) | F2 (N) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| O43430.0002 | O43430.TM0601TS | 30 | 30 | 48 | 48 | 10,5 | 15,5 | 12,5 | 5 | 10 | M6 / 6,5 | 15 | 31 | 2000 | 1450 |
| O43440.0002 | O43440.TM0601TS | 40 | 40 | 64 | 64 | 13 | 19 | 12,5 | 5 | 12 | M6 / 6,5 | 20 | 60 | 3500 | 1650 |
Versión O434-TC: con orificios para tornillos de cabeza cilíndrica
| Código | art. | I | C | A | B | h | H | D | d2 | d3 | d1 | Q | Peso (g) | F1 (N) | F2 (N) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| O43430.0001 | O43430.TM0601TC | 30 | 30 | 48 | 48 | 10,5 | 15,5 | 10,5 | 5 | 10 | M6 / 6,5 | 15 | 31 | 2000 | 1450 |
| O43440.0001 | O43440.TM0601TC | 40 | 40 | 64 | 64 | 13 | 19 | 10,5 | 5 | 12 | M6 / 6,5 | 20 | 60 | 3500 | 1650 |
